Infinity iS-200
Installation
Retirez tout le matériel d'emballage du spot LED Infinity iS-200. Veillez à ce que la mousse et le plastique
de rembourrage soient complètement retirés. Branchez tous les câbles.
N'alimentez pas le système avant de l'avoir correctement configuré et connecté.
Débranchez toujours l'appareil avant d'effectuer l'entretien ou la maintenance.
Les dommages causés par le non-respect du manuel ne sont pas couverts par la garantie.
Réglage et fonctionnement
Suivez les indications ci-dessous, en fonction du mode de fonctionnement choisi.
Avant de brancher l'unité, assurez-vous toujours que la tension d'alimentation correspond à celle du
produit. N'essayez pas d'utiliser un produit supportant une tension de 120V sur une tension de 230V, ou
inversement.
Modes de contrôle
3 modes sont disponibles :
Un Infinity (programmes intégrés)
01) Fixez l'effet lumineux sur la structure. Laissez au moins 1 mètre sur tous les côtés pour une bonne
circulation d'air.
02) Utilisez toujours un câble de sécurité (code commande 70140 / 70141).
03) Branchez le bout du cordon d'alimentation sur une prise secteur adéquate.
04) Lorsque l'appareil n'est pas connecté par un câble DMX, il fonctionne en tant qu'appareil
autonome.
05) Veuillez consulter la page 21 pour en savoir plus sur les programmes intégrés.
Plusieurs Infinity (contrôle maître / esclave))
01) Fixez l'effet lumineux sur la structure. Laissez au moins 1 mètre sur tous les côtés pour une bonne
circulation d'air.
02) Utilisez toujours un câble de sécurité (code commande 70140 / 70141).
03) Branchez le bout du cordon d'alimentation sur une prise secteur adéquate.
04) Utilisez un câble XLR à 3 broches pour connecter l'Infinity.
Les broches :

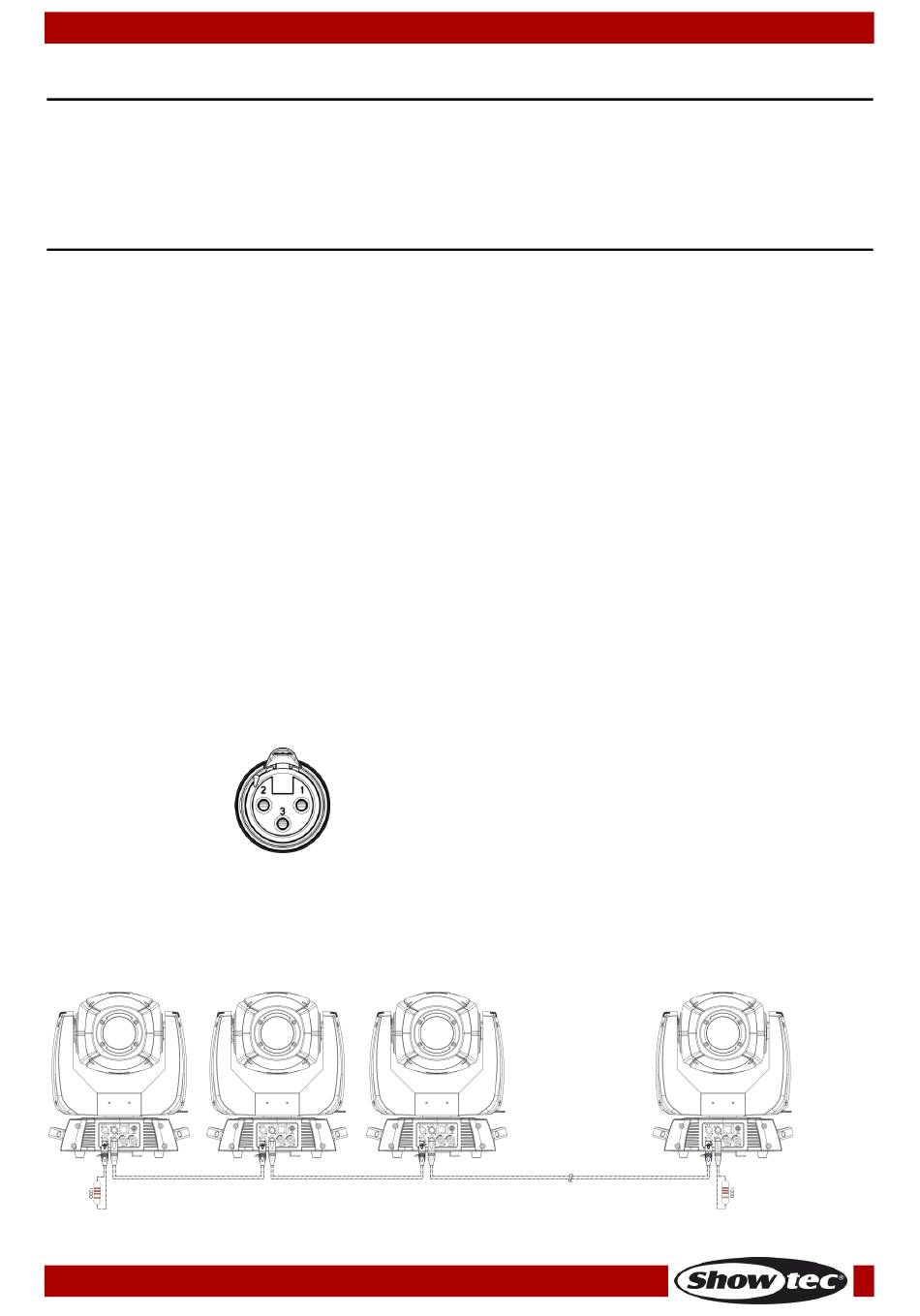

05) Raccordez les unités entre elles (Fig. 3), puis connectez un câble DMX entre la prise DMX « out » de la
première unité. Répétez cette opération pour raccorder la seconde, la troisième et la quatrième
unité. Vous pouvez utiliser les mêmes fonctions sur l'appareil maître, comme cela est décrit à la
page 21 (programmes intégrés). Cela signifie que vous pouvez définir le mode d'opération que vous
voulez sur l'appareil maître et faire en sorte que tous les appareils esclaves réagissent de la même
manière.
Plusieurs Infinity
(contrôle maître / esclave)
Code commande : 41501
●
Autonome (programmes intégrés)
●
Maître / esclave
●
DMX512 (21 canaux AVANCÉS ou 18 canaux BASIQUES)
1. Terre
2. Signal (-)
3. Signal (+)
11
Schéma 3
