Spot Phantom 140 LED
Plusieurs Phantoms (contrôle maître/esclave)
Plusieurs Phantoms (contrôle DMX)
01) Fixez l'effet lumineux à la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne
circulation d'air.
02) Utilisez toujours un câble de sécurité (code commande 70140 / 70141).
03) Utilisez un câble XLR à 3 broches pour connecter les Phantoms et autres appareils.

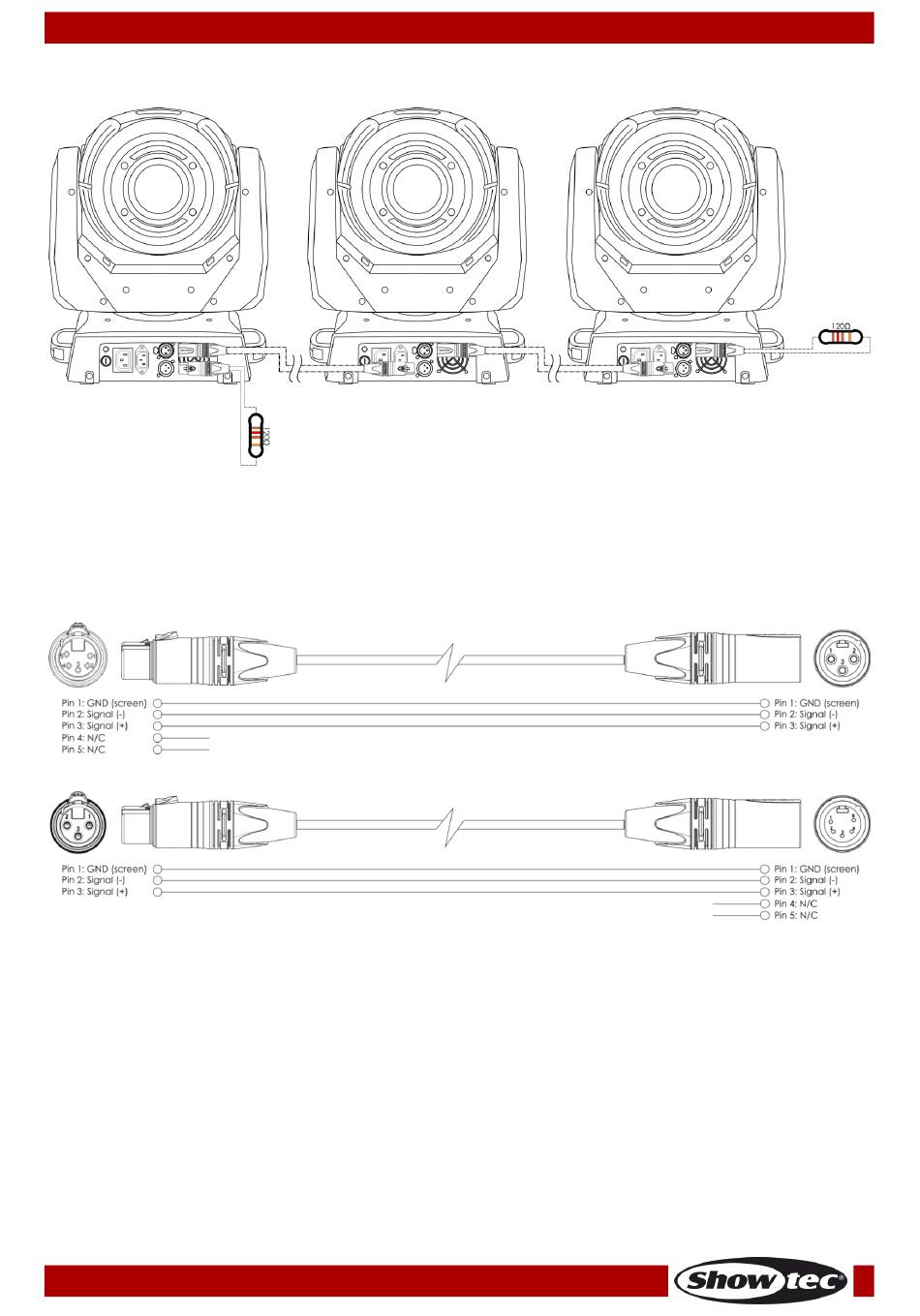

04) Reliez les unités conformément au schéma 04. Raccordez la prise sortie (out) de l'unité DMX avec la
prise entrée (in) de la deuxième unité à l'aide d'un câble DMX. Répétez cette opération pour
raccorder la seconde, la troisième et la quatrième unité.
05) Alimentation électrique : connectez les cordons d'alimentation électrique aux prises IEC de chaque
unité, puis branchez leurs autres bouts aux prises secteur adéquates, en commençant par la
première unité. N'alimentez pas le système avant de l'avoir correctement configuré et connecté.
Code commande : 40195
11
Schéma 03
