Plusieurs Phantoms (contrôle DMX)
1. Fixez l'effet lumineux sur la structure.
circulation d'air.
2.
Utilisez toujours un câble de sécurité.
3. Utilisez un câble XLR à 3 broches pour connecter les Phantoms et les autres appareils.

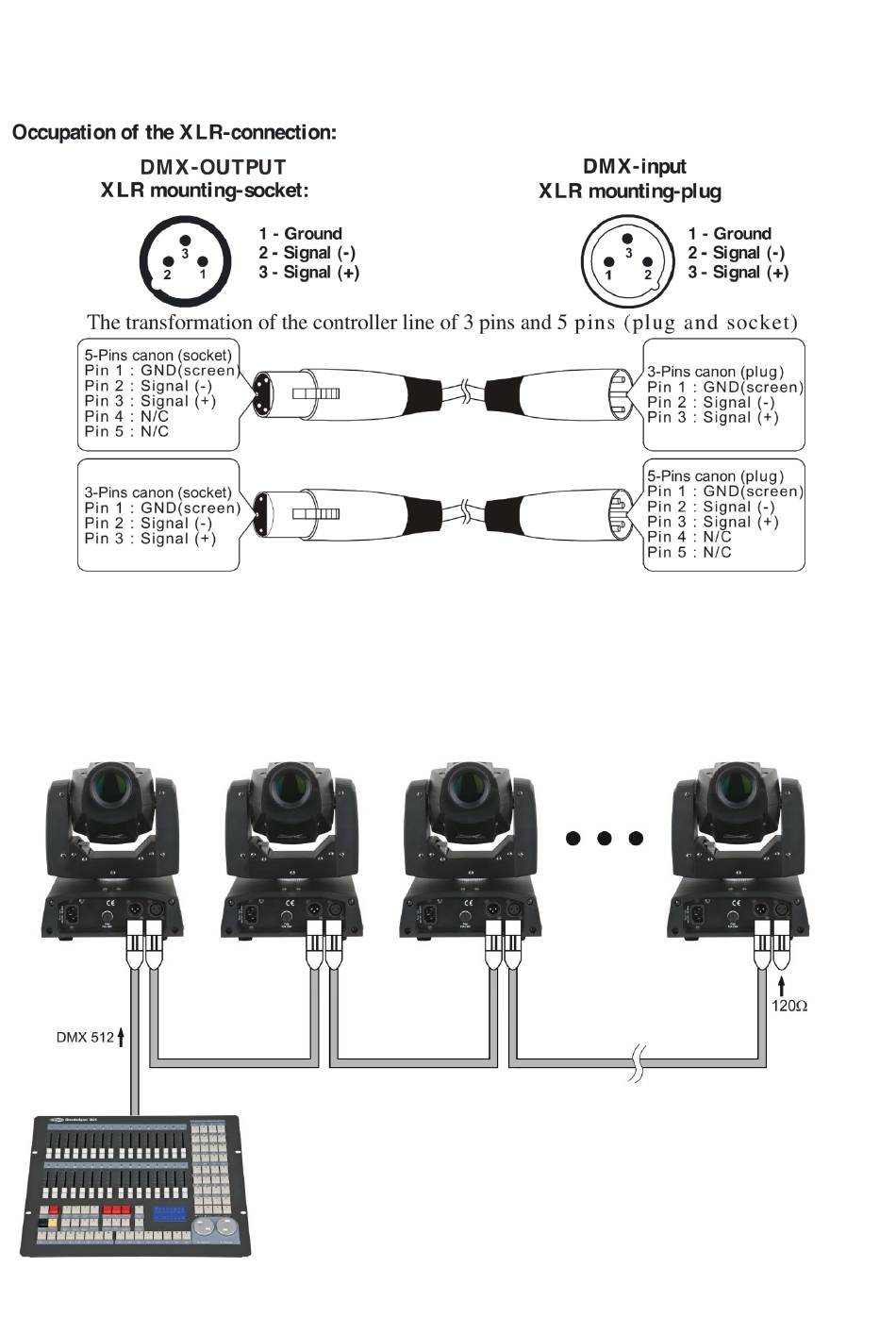

4. Raccordez les unités entre elles (Fig. 4), puis connectez un câble DMX entre la prise DMX « out » de la
première unité et la prise « in » de la seconde unité. Répétez cette opération pour raccorder la
seconde, la troisième et la quatrième unité.
5. Alimentation électrique : Connectez les cordons d'alimentation électrique aux prises IEC de chaque
unité et branchez leur autre bout sur les prises électriques en commençant par la première unité.
N'alimentez pas le système avant de l'avoir correctement configuré et connecté.
Laissez au moins 1 mètre sur tous les côtés pour une bonne
Configuration de plusieurs Phantoms DMX
Remarque : reliez tous les câbles avant de connecter à l'alimentation
électrique
10
Fig. 4
