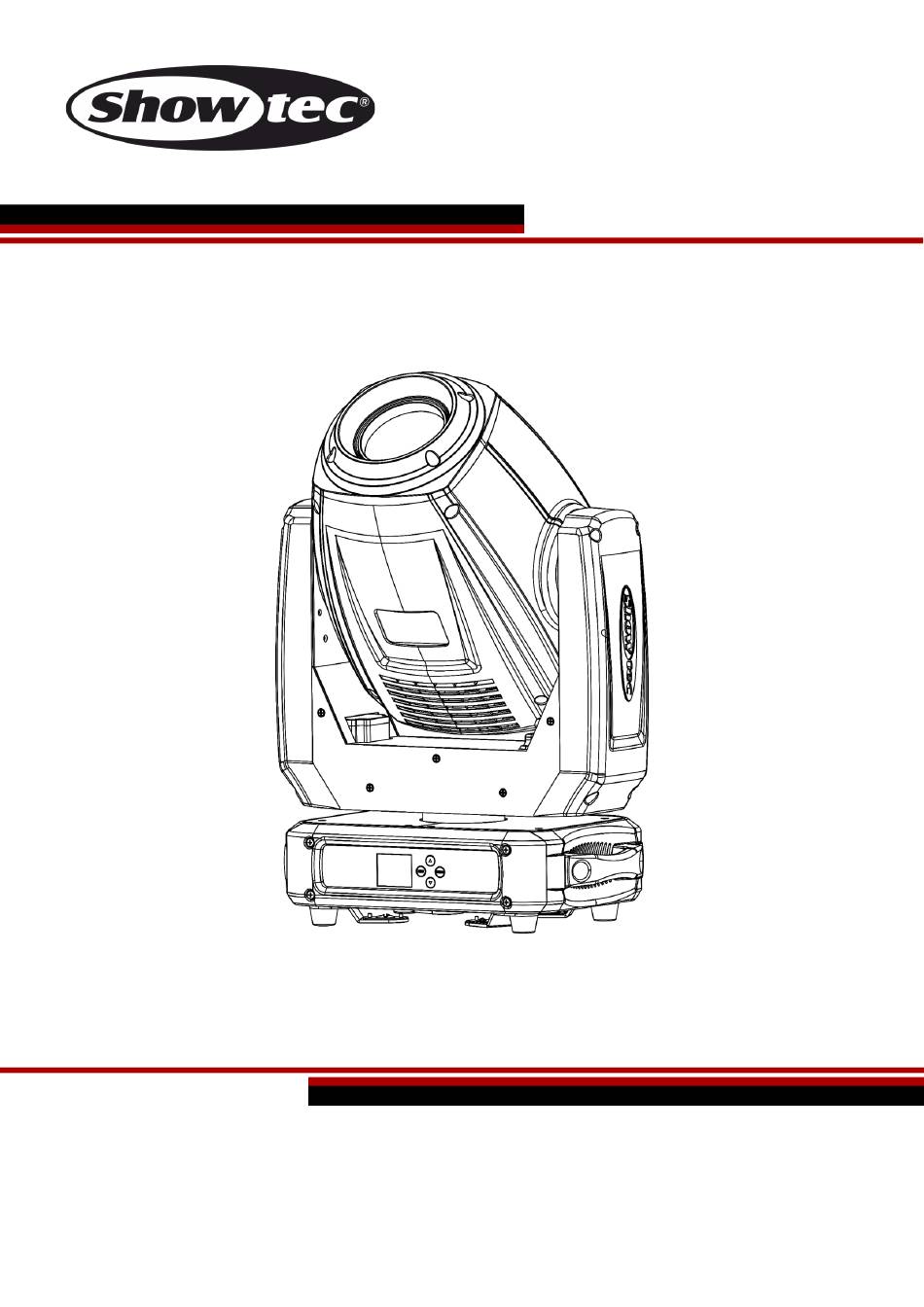

- Page 1 MANUEL D’UTILISATEUR FRANÇAIS Phantom 250 Spot Code de produit : 40081 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Avant-Propos
Phantom 250 Spot Avant-propos Merci d’avoir acheté ce produit Showtec. Ce manuel d’utilisation a pour but de fournir des instructions pour une utilisation correcte et sûre de ce produit. Conservez le manuel d’utilisateur pour vous y référer ultérieurement car il fait partie intégrante du produit. -
Page 3: Table Des Matières
Phantom 250 Spot Table des matières Introduction ................................4 Avant d’utiliser le Produit ..........................4 Utilisation prévue ..............................4 Durée de vie du produit ........................... 4 Longévité des LEDs ............................4 Conventions de texte ............................5 Symboles et termes d’avertissement......................5 Symboles figurant sur l’étiquette d’informations .................. - Page 4 Phantom 250 Spot Taille de gobo .............................32 Orientation du gobo en verre ........................33 Résolution des problèmes ..........................34 Maintenance ..............................35 Consignes de sécurité pour la maintenance .....................35 Maintenance préventive..........................35 Consignes de base pour le nettoyage ....................36 Maintenance réparatrice ..........................36 Remplacement d’un fusible ........................36...
-
Page 5: Introduction
Après le déballage, vérifiez le contenu de la boîte. Si des pièces sont manquantes ou endommagées, contactez votre revendeur Highlite International. Le contenu expédié comprend : ● Showtec Phantom 250 Spot ● 2 supports quick-locks ● Câble d’alimentation Schuko vers Seetronic (1,5 m) ●... -
Page 6: Conventions De Texte
Phantom 250 Spot 1.5. Conventions de texte Tout au long du manuel d’utilisateur, les conventions de texte suivantes sont utilisées : ● Boutons : Tous les boutons sont en caractères gras, par exemple « Appuyez sur les boutons UP / DOWN »... -
Page 7: Sécurité
Phantom 250 Spot Cet appareil relève de la classe de protection I de la CEI. Distance minimum avec l’objet illuminé. Distance minimum avec d’autres objets Sécurité Important Lisez et suivez les instructions de ce manuel d’utilisateur avant d’installer, d’utiliser ou de réparer ce produit. - Page 8 Phantom 250 Spot ● Vous ne devez pas modifier, plier, contraindre à une force mécanique, faire pression sur, tirer sur ou chauffer le câble d’alimentation. ● Assurez-vous que le câble d’alimentation n’est pas endommagé et ne comporte aucune éraflure. Examinez périodiquement le câble d’alimentation pour détecter d’éventuels défauts.
- Page 9 Phantom 250 Spot Attention Sécurité générale ● Ne soulevez jamais l’appareil en le maintenant par sa tête. Vous risquez d'abîmer le mécanisme. Utilisez les poignées de transport pour manipuler l'appareil. ● N’insérez pas d’objets dans les orifices d’aération. ● Ne connectez pas l’appareil à un variateur d’intensité.
-
Page 10: Exigences Pour L'utilisateur
Phantom 250 Spot Cet appareil affiche un indice de protection IP20. La classe IP (Ingress Protection) 20 offre une protection contre les objets solides de plus de 12 mm, tels que les doigts, et aucune protection contre la pénétration d’eau. -
Page 11: Description De L'appareil
Elle dispose également de 2 roues de couleur, chacune avec 7 couleurs + blanc. Équipée de deux lentilles à effet givre, d'un zoom et d'une mise au point motorisés, le faisceau de la Phantom 250 Spot peut produire aussi bien un faisceau réduit et net qu’un faisceau large aux bords flous pour un effet wash garanti. -
Page 12: Plaque De Base
Phantom 250 Spot 3.3. Plaque de base 4 trous de montage pour des supports Quick-lock Œillet de sécurité Schéma 04 Code de produit : 40081... -
Page 13: Caractéristiques Du Produit
Phantom 250 Spot 3.4. Caractéristiques du produit Modèle : Phantom 250 Spot Alimentation : Tension d’entrée : 100 – 240 V C.A., 50 / 60 Hz Consommation : 375 W Fusible : F7AL/250 V Caractéristiques physiques : Dimensions : 350 x 212 x 514 mm (l x P x H) -
Page 14: Dimensions
Phantom 250 Spot 3.5. Dimensions Schéma 05 Installation 4.1. Consignes de sécurité pour l’installation AVERTISSEMENT Une mauvaise installation peut provoquer de graves dommages matériels et physiques. Si des systèmes de fixation sont utilisés, l’installation ne doit être effectuée que par des personnes formées ou qualifiées. -
Page 15: Exigences Pour Le Site D'installation
Phantom 250 Spot 4.3. Exigences pour le site d’installation ● L’appareil ne peut être installé qu’à l’intérieur. ● L’appareil peut être monté sur une structure ou une autre fixation dans n'importe quelle orientation. ● La distance minimum entre la sortie lumineuse et la surface illuminée doit être d’au moins 0,8 mètre. -
Page 16: Raccord À L'alimentation
Phantom 250 Spot 4.5. Raccord à l’alimentation DANGER Choc électrique causé par un court-circuit L’appareil accepte une alimentation secteur CA de 100 - 240 V et de 50 / 60 Hz. N’alimentez pas l’appareil avec une autre tension ou fréquence. -
Page 17: Configuration
5.2. Configuration autonome Lorsque la Phantom 250 Spot n'est pas connectée à une console de contrôle ou à d'autres appareils, elle fonctionne en tant qu'appareil autonome. Elle peut être contrôlée manuellement ou en mode automatique. Pour de plus amples informations sur les modes de contrôle, reportez-vous à la section 6.2. Modes de contrôle à... -
Page 18: Câbles Dmx
Schéma 08 5.3.3. Configuration maître / esclave La Phantom 250 Spot supporte le mode de contrôle maître / esclave. Pour connecter plusieurs appareils en configuration maître / esclave, suivez les étapes ci-dessous : Connectez la prise DMX OUT du premier appareil à la prise DMX IN du second appareil. -
Page 19: Raccordement Dmx
Si vous utilisez plusieurs appareils, assurez-vous de définir correctement l’adresse DMX de départ de chaque appareil. La Phantom 250 Spot a 2 personnalités : 12 et 16 canaux. Si vous souhaitez connecter plusieurs appareils sur une seule ligne et les utiliser en mode 16 canaux, par exemple, suivez les étapes ci-dessous :... -
Page 20: Fonctionnement
à la tension, au courant et à la fréquence d’entrée spécifiés sur l’étiquette d’informations de l’appareil. 6.2. Modes de contrôle La Phantom 250 Spot supporte les modes de contrôle suivants : Mode autonome : Mode automatique (programmes automatiques), mode manuel, mode de contrôle sonore (programme automatique) -
Page 21: Panneau De Commande
6.4. Démarrage Lorsqu’il s’allume, un écran de présentation s’affiche avec le logo de Showtec. Immédiatement après, l'écran d'accueil s'affichera. L'écran d'accueil donne des informations concernant le mode de fonctionnement actuellement actif et le réglage d'angle d’orientation / inclinaison actuel. Appuyez sur le bouton ENTER pour ouvrir le menu principal. -
Page 22: Vue D'ensemble Du Menu
Phantom 250 Spot 6.5. Vue d’ensemble du menu Code de produit : 40081... -
Page 23: Options Du Menu Principal
Phantom 250 Spot 6.6. Options du menu principal Adresse DM) Mode DMX / esclave / automatique / contrôle sonore / manuel Orientation inversée / inclinaison inversée / écran inversé / angle d’orientation / angle d’inclinaison / sensibilité / sans fil activé / dissociation sans fil / réinitialisation / réinitialisation des paramètres d’usine... -
Page 24: Mode Des Programmes Intégrés
Phantom 250 Spot 6.6.2. Mode des programmes intégrés Ce menu vous permet de définir le mode du canal DMX, le mode esclave, les programmes automatiques, le mode de contrôle sonore et le fonctionnement manuel. 01) Dans le menu principal, appuyez sur les boutons UP / DOWN pour choisir 02) Appuyez sur le bouton ENTER pour ouvrir le menu. -
Page 25: Contrôle Manuel
Phantom 250 Spot 6.6.2.5. Contrôle manuel 01) L’écran affiche : 02) Appuyez sur les boutons UP / DOWN pour choisir l’une des 11 options suivantes : ● PAN (orientation) ● TILT (inclinaison) ● DIMMER (variateur d'intensité, d’intensité basse à élevée) ●... -
Page 26: Paramètres Avancés
Phantom 250 Spot 6.6.3. Paramètres avancés Ce menu vous permet de régler les paramètres avancés. 01) Dans le menu principal, appuyez sur les boutons UP / DOWN pour choisir 02) Appuyez sur le bouton ENTER pour ouvrir le menu. L’écran affiche : 03) Appuyez sur les boutons UP / DOWN pour choisir l’une des 10 options suivantes :... -
Page 27: Informations Concernant Le Système
Phantom 250 Spot 6.6.4. Informations concernant le système Dans ce menu, vous pouvez voir la version actuelle du logiciel, le mode actuellement actif, l'adresse DMX de départ et la température de l'appareil. 01) Dans le menu principal, appuyez sur les boutons UP / DOWN pour choisir 02) Appuyez sur le bouton ENTER pour ouvrir le menu et afficher les paramètres. - Page 28 Phantom 250 Spot Fonction Valeur Réglage Canaux Canaux Ouvert 065 - 083 Demie couleurs (ouvert / rouge) 084 - 098 Demie couleurs (rouge / jaune foncé) 099 - 114 Demie couleurs (jaune foncé / vert) 115 - 129 Demie couleurs (vert / orange)
- Page 29 Phantom 250 Spot 000 - 007 Ouvert 008 - 015 Gobo 1 016 - 023 Gobo 2 024 - 031 Gobo 3 032 - 039 Gobo 4 040 - 047 Gobo 5 048 - 055 Gobo 6 056 - 063...
- Page 30 Phantom 250 Spot 252 - 255 Arrêt Mise au point 000 - 255 0 – 100 % Zoom 000 - 255 De la grande à la petite taille (0 – 100 %) 000 - 007 Pas de fonction 008 - 015 Zones mortes durant les mouvements d'orientation / inclinaison + d’orientation...
-
Page 31: Roues De Gobo Et Roue Colorée
Phantom 250 Spot 6.8. Roues de gobo et roue colorée Roue colorée 1 Roue colorée 2 Roue de gobo rotative Schéma 12 Code de produit : 40081... -
Page 32: Remplacement D'un Gobo Faisant Partie De La Roue De Gobo Rotative
Phantom 250 Spot 6.8.1. Remplacement d’un gobo faisant partie de la roue de gobo rotative DANGER Choc électrique causé par une tension dangereuse à l’intérieur Il existe des zones à l’intérieur de l’appareil où une tension de contact dangereuse peut être présente. -
Page 33: Taille De Gobo
Phantom 250 Spot Soulevez doucement le porte-gobo et retirez-le de la roue de gobo rotative, tel qu’illustré sur les schémas 14 et 15. Schéma 14 Schéma 15 Retirez le ressort de maintien du porte-gobo avec beaucoup de précaution à l’aide d’un tournevis à... -
Page 34: Orientation Du Gobo En Verre
Phantom 250 Spot 6.8.3. Orientation du gobo en verre Les gobos en verre à revêtement doivent être insérés de manière à ce que la partie revêtue se trouve du côté du porte-gobo (qui est éloigné du ressort). Les gobos texturés doivent pour leur part être insérés de manière à... -
Page 35: Résolution Des Problèmes
Phantom 250 Spot Résolution des problèmes Ce guide de dépannage contient des solutions à des problèmes qui peuvent être résolus par une personne ordinaire. L’appareil ne contient aucune pièce susceptible d’être réparée par l’utilisateur. Toute modification non autorisée de l’appareil entraîne l’annulation de la garantie. De telles modifications peuvent entraîner des blessures et des dommages matériels. -
Page 36: Maintenance
Phantom 250 Spot Maintenance 8.1. Consignes de sécurité pour la maintenance DANGER Choc électrique causé par une tension dangereuse à l’intérieur Débranchez l’alimentation électrique avant de procéder à l’entretien ou au nettoyage. AVERTISSEMENT Risque de brûlures dues à une surface chaude Laissez refroidir l’appareil pendant au moins 15 minutes avant de l’entretenir ou de le nettoyer. -
Page 37: Consignes De Base Pour Le Nettoyage
Phantom 250 Spot 8.2.1. Consignes de base pour le nettoyage La lentille externe de l'appareil doit être nettoyée périodiquement afin d'optimiser la sortie lumineuse. Le calendrier de nettoyage dépend des conditions sur le site où l’appareil est installé. Si des machines à... -
Page 38: Désinstallation, Transport Et Stockage
Phantom 250 Spot Désinstallation, transport et stockage 9.1. Consignes pour la désinstallation AVERTISSEMENT Une mauvaise désinstallation peut provoquer de graves dommages matériels et physiques. Laissez votre appareil refroidir avant de le démonter. Débranchez l’alimentation électrique avant de désinstaller l’appareil. - Page 39 Phantom 250 Spot Code de produit : 40081...
