Mantenimiento de la
espada, la cadena y el
piñón de arrastre.
Cada año o antes del almacenamiento
PELIGRO
Cualquier contacto con los dientes de la
motosierra puede causar lesiones personales
graves.
• Retire la batería antes de realizar cualquier
ajuste o mantenimiento de la motosierra.
• Siempre use guantes cuando realice
cualquier ajuste o mantenimiento de la
motosierra.
1. Coloque la motosierra en una superficie plana y
retire la batería; consulte
(página 19).
2. Retire la cubierta lateral aflojando las 2 tuercas
prisioneras que la sujetan
Nota:
Las tuercas prisioneras no se separan
de la cubierta lateral; aflójelas hasta que pueda
retirar la cubierta.

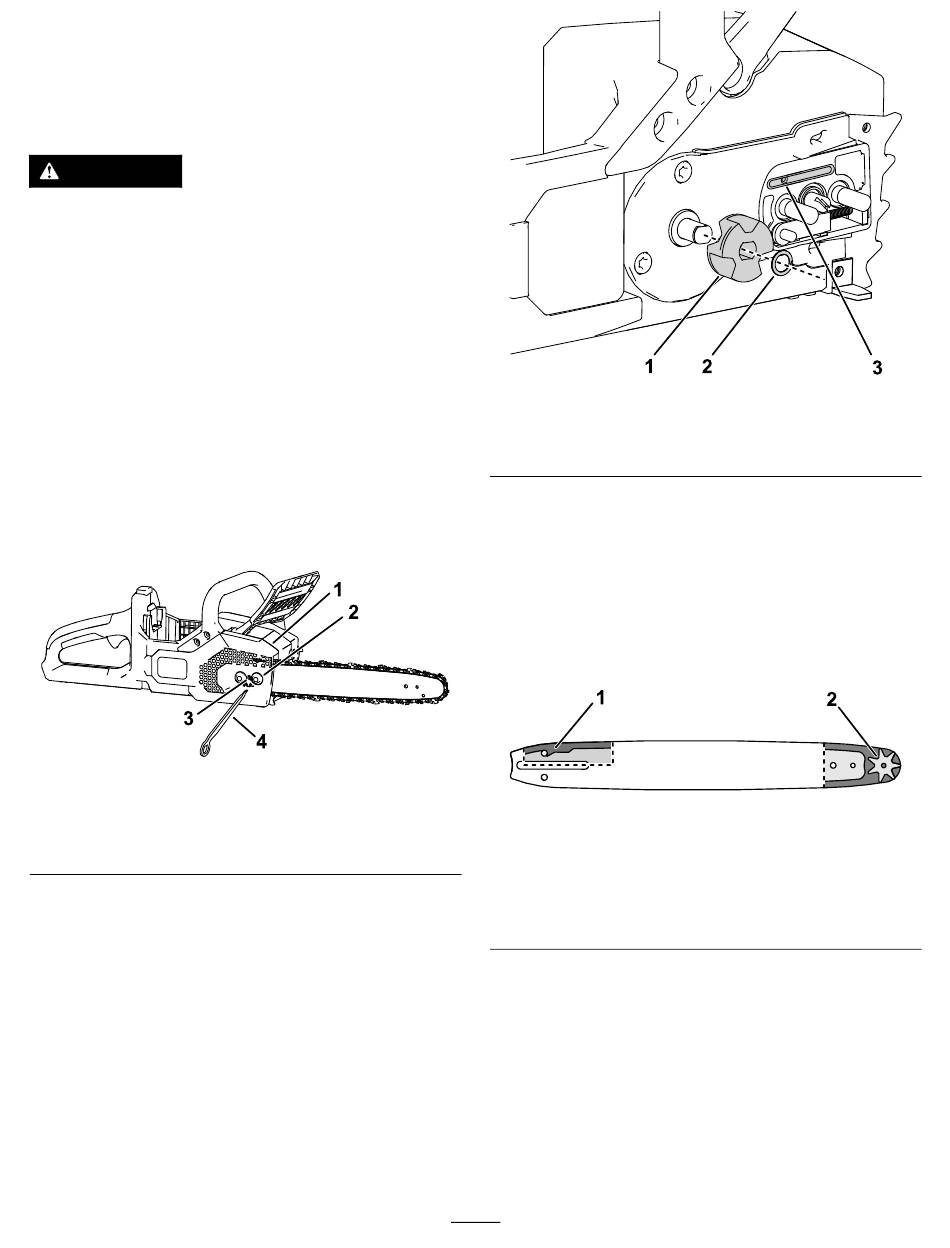

Figura 30
1. Cubierta
2. Tuerca prisionera
3. Afloje la cadena girando el tornillo de apriete de
la cadena en sentido antihorario
4. Separe la cadena de la espada y apártalas.
5. Retire el clip y el piñón de arrastre de la
motosierra (Figura
6. Limpie cualquier suciedad de debajo de la
cubierta lateral.
7. Inspeccione el piñón de arrastre; si está muy
desgastado o dañado, sustitúyalo.
8. Instale el piñón de arrastre y el clip.
9. Compruebe que la salida de aceite
31) está libre de residuos; limpie la zona si es
necesario.
Cómo retirar la batería
(Figura 30).
3. Tornillo tensor de la
cadena
4. Herramienta multiuso
(Figura 30).
31).
(Figura
1. Piñón de arrastre
2. Clip
10. Limpie la espada y la cadena; use un alambre o
un pequeño destornillador de cabeza plana para
eliminar la suciedad y los residuos de la ranura
del borde de la espada, empezando en el piñón
del extremo delantero y trabajando hacia atrás.
Asegúrese de que el canal de aceite de la
espada que está alineado con la salida de aceite
de la motosierra está limpio para que el aceite
pueda fluir libremente a la cadena
g315844
Secciones internas de la espada ilustradas
1. Asegúrese de que este
canal que se comunica
con la salida de aceite
está limpio.
11. Inspeccione la espada y la cadena; si la espada
está doblada, las ranuras están dañadas,
o el piñón del extremo delantero no gira
libremente, cambie la espada; si la cadena está
excesivamente desgastada o dañada, cámbiela.
12. Instale la espada y la cadena; consulte
Instalación de la espada y la cadena (página
26).
25
Figura 31
3. Salida de aceite
(Figura
Figura 32
2. Asegúrese de que el piñón
de la espada está limpio y
que gira libremente.
g315855
32).
g315856
