Montage

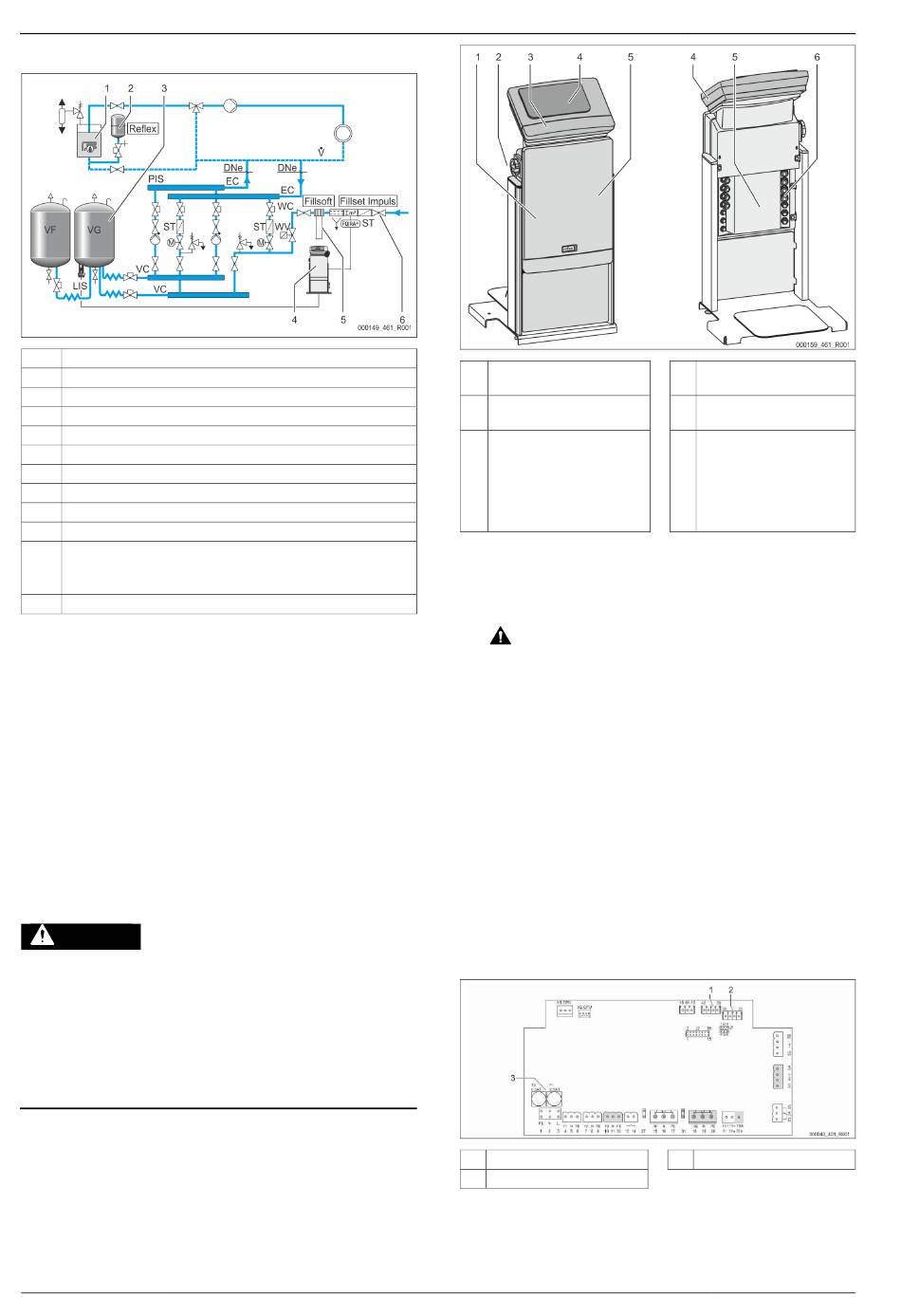

7.4.1.3 Utilisation d'une installation avec mélange de retour centralisé
Pos: 115 /Redaktion/Kapitel/Montage/Nachspeisevarianten/Geraete fur Druckhalte- und Engasungsfunktion/03_Verwendung in Anlage mit zentraler Ruecklaufbeimischung -- Variomat Touch - zweisp @ 44\mod_1594818151382_83.docx @ 255873 @ @ 1
1
Générateur de chaleur
2
Vase d'expansion de pression « MAG »
3
Cuve de base
4
Unité de commande
5
« Reflex Fillsoft »
6
Fillset Impuls
WC
Conduite de réalimentation
PIS
Transducteur de pression
WV
Électrovanne pour la réalimentation
ST
Collecteur d'impuretés
EC
Conduite de dégazage
•
Pour l'eau riche en gaz depuis l'installation.
•
Pour l'eau dégazée vers l'installation.
LIS
Mesure du niveau
Réalimentation avec de l'eau via une installation d'adoucissement.
•
Intégrez toujours l'appareil dans le débit principal « V » pour que le
dégazage de l'eau de l'installation soit garanti. Pour un mélange de retour
centralisé ou aiguillages hydrauliques, c'est le côté de l'installation. La
cuve du générateur de chaleur comprend une protection individuelle par
fusibles.
•
Utilisez pour un équipement avec des installations d'adoucissement Reflex
Fillsoft le Fillset Impuls.
–
La commande analyse le débit de réalimentation et signalise le
remplacement nécessaire des cartouches d'adoucissement.
Remarque !
La qualité de l'eau de réalimentation doit satisfaire aux exigences des
consignes applicables, par ex. VDI 2035.
Pos: 116 /Elektrischer Anschluss @ 0\mod_1386058396100_83.docx @ 6481 @ 2 @ 1
7.5
Raccordement électrique
Pos: 117 /Redaktion/xxxx_Hinweise/Ansi/Sicherheit/DinA4/S -- Gefahr Stromschlag -- Elektrischer Anschluss @ 17\mod_1457421584658_83.docx @ 96658 @ @ 1
DANGER
Danger de blessures mortelles par choc électrique.
Il existe un risque de blessures mortelles en cas de contact avec des
composants conducteurs de courant.
•
S'assurer que l'installation dans laquelle l'appareil est monté est hors
tension.
•
S'assurer que l'installation ne peut pas être remise en marche par
d'autres personnes.
•
Les travaux de montage sur le raccordement électrique de l'appareil
sont strictement réservés à un électricien qualifié et doivent être
réalisés conformément aux règles électrotechniques.
Pos: 119 /Redaktion/Kapitel/Montage/Elektrischer Anschluss/Uebersicht -- Gesamt/Elektrischer Anschluss -- Uebersicht - Variomat Touch - zweisp @ 46\mod_1599485641124_83.docx @ 273766 @ @ 1
Lors du raccordement électrique, on distingue entre l'élément de raccordement
et l'élément de commande.
14 — Français
1
Capot de la pièce de
raccordement (rabattable)
2
Interrupteur principal
3
Capot de l'élément de
commande (rabattable)
•
•
Les descriptions suivantes sont valables pour les installations standard et se
limitent aux indispensables raccords à la charge du client.
1.
Mettez l'installation hors tension et verrouillez-la afin d'exclure toute remise
en marche.
2.
Démontez les capots.
DANGER : danger de blessures mortelles par choc électrique. Même
après avoir débranché la fiche de secteur, certains composants de la carte
de l'appareil peuvent rester sous tension 230 V. Avant de retirer les
couvercles, débranchez complètement l'unité de commande de l'appareil
de l'alimentation électrique. Assurez-vous que la platine est hors tension.
3.
Installez un passe-câble à vis adapté pour le passage des câbles à
l'arrière de la pièce de raccordement. Par exemple M16 ou M20.
4.
Faites passer tous les câbles à travers les passe-câbles à vis.
5.
Raccordez tous les câbles conformément aux schémas des bornes.
–
Pour la protection par fusibles à la charge du client, observez les
puissances connectées de l'appareil, voir le chapitre 6
"Caractéristiques techniques" à la page 9.
6.
Montez le couvercle.
7.
Raccordez la prise secteur à l'alimentation en tension 230 V.
8.
Mettez l'installation en marche.
Le raccordement électrique est terminé.
Pos: 120 /Redaktion/Überschriften/Ueberschriften - 1.1.1/Klemmenplan @ 1\mod_1386924340499_83.docx @ 8891 @ 3 @ 1
7.5.1
Schéma des bornes
Pos: 121 /Redaktion/Überschriften/Ueberschriften - 1.1.1/Klemmenplan Anschlussteil @ 3\mod_1397028719211_83.docx @ 20471 @ 3 @ 1
7.5.2
Schéma des bornes de la partie de raccordement
Pos: 122 /Redaktion/Kapitel/Montage/Elektrischer Anschluss/Klemmplan -- Anschlussteil/Uebersicht Klemmplan -- Anschlussteil Variomat Touch zweisp @ 46\mod_1599109153899_83.docx @ 270828 @ @ 1
1
Pression
2
Niveau
Variomat Touch — 09.2020 - Rev. A
4
5
6
Interfaces RS-485
Sorties de pression et
de niveau
3
Commande tactile
Arrière de la pièce de
raccordement
Passages de câble
•
Alimentation et
protection par fusible
•
Contacts sans potentiel
•
Raccordement de la
pompe « PU »
Fusibles
