Maintenance
30
30R
30E
Fig. 9-18
17
50
Fig. 9-19

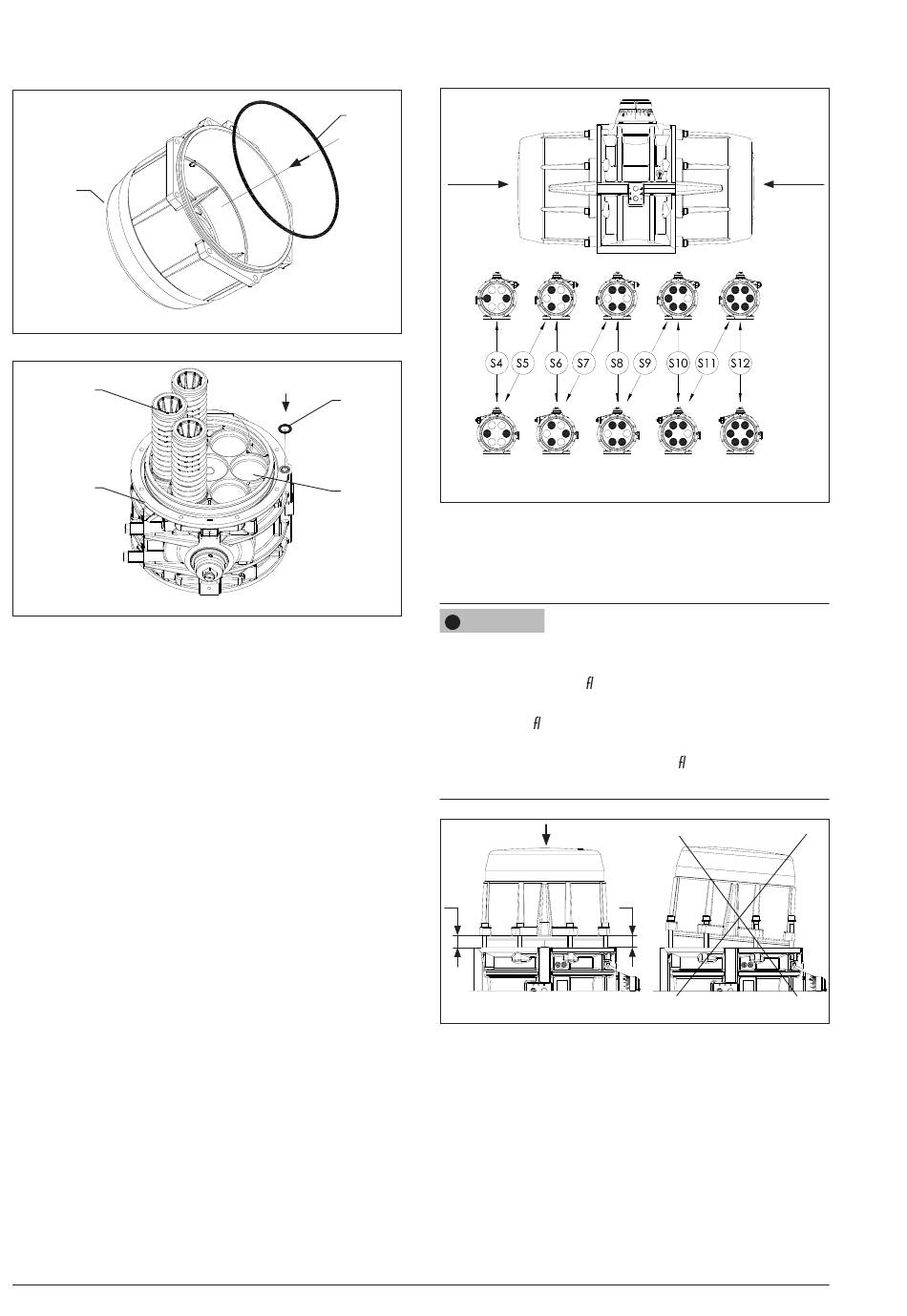

− Installer le joint torique des flasques (14) dans la rainure
comme indiqué à la Fig. 9-18 en s'assurant que le joint
torique est stable dans son logement.
− Mettre l'actionneur en position verticale, comme montré
dans la Fig. 9.19.
− Dans le cas d'un actionneur à retour de ressort, placer la
bonne quantité de cartouches à ressort (Fig. 9-19) dans la
bonne position comme indiqué sur la Fig. 9-20 en
fonction de la configuration de l'actionneur.
− Lubrifier et placer le joint torique (09.1) sur le corps (50).
(Fig. 9-19)
9-10
14
Côté B
09.1
Fig. 9-20
40
− Monter la flasque (30/30R/03E).
− Fixer la flasque (30) en vissant partiellement les vis (13) 1
tour à la fois en suivant l'ordre indiqué à la Fig 9-22.
! ATTENTION
Risque d'endommagement de composants dû à un montage
incorrect.
Lors du remontage, les asques peuvent être endommagés en
raison de la force inégale générée par les ressorts comprimés.
Î Monter les asques comme indiqué à la Fig. 9-21 en
maintenant une distance constante (A = B) entre le corps
de l'actionneur et l'interface de la asque.
Î Respecter l'ordre indiqué dans la Fig. 9-22.
A
Fig. 9-21
− Terminer la fixation des vis d'embout (13) en serrant 1
tour à la fois pour chaque vis dans l'ordre indiqué à la
Fig. 9-22.
Î Voir le point 15.2 « Couples de serrage ». (Tableau 15.1)
A = B
B
EB AT-RP-X01 FR
Côté A
Côté A
Côté B
