SIW 6TU - SIW 11TU
7.5.1 Fühlerkennlinien
-20 -15
Temperatur in °C
NTC-2 in k 14,6 11,4
NTC-10 in k 67,7 53,4
15 20 25 30 35
2,9 2,4 2,0 1,7 1,4
14,9 12,1 10,0 8,4 7,0
Die an den Wärmepumpenmanager anzuschließenden Tem-
peraturfühler müssen der in Abb. 7.1 auf S. 10 gezeigten Füh-
lerkennlinie entsprechen. Einzige Ausnahme ist der im Lieferum-
fang der Wärmepumpe befindliche Außentemperaturfühler
(siehe Abb. 7.2 auf S. 10)

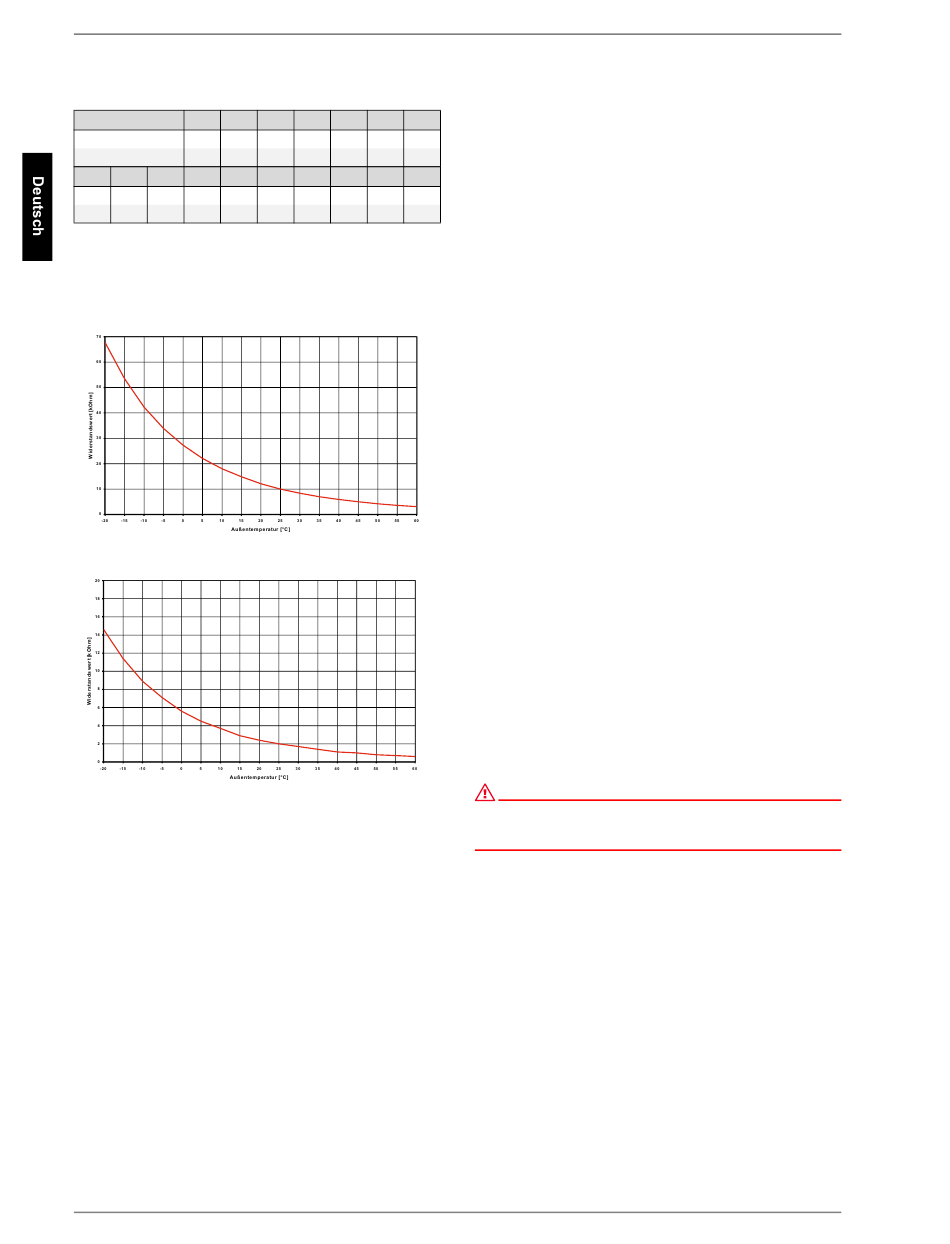

Abb. 7.1: Fühlerkennlinie NTC-10
Abb. 7.2: Fühlerkennlinie NTC-2 nach DIN 44574
Außentemperaturfühler
7.5.2 Montage des
Außentemperaturfühlers
Der Temperaturfühler muss so angebracht werden, dass sämtli-
che Witterungseinflüsse erfasst werden und der Messwert nicht
verfälscht wird.
 an der Außenwand eines beheizten Wohnraumes und
möglichst an der Nord- bzw. Nordwestseite anbringen
 nicht in „geschützter Lage" (z.B. in einer Mauernische oder
unter dem Balkon) montieren
nicht in der Nähe von Fenstern, Türen, Abluftöffnungen,

Außenleuchten oder Wärmepumpen anbringen
 zu keiner Jahreszeit direkter Sonneneinstrahlung aussetzen
Fühlerleitung: Länge max. 40 m; Adernquerschnitt min.
0,75 mm²; Außendurchmesser des Kabels 4-8 mm.
DE-10
All manuals and user guides at all-guides.com
-10 -5 0 5 10
8,9 7,1 5,6 4,5 3,7
42,3 33,9 27,3 22,1 18,0
40 45 50 55 60
1,1 1,0 0,8 0,7 0,6
5,9 5,0 4,2 3,6 3,1
452236.66.01 · FD 9209

7.6 Elektrischer Anschluss

7.6.1 Allgemein
Sämtliche elektrische Anschlussarbeiten dürfen nur von einer
Elektrofachkraft oder einer Fachkraft für festgelegte Tätigkeiten
unter Beachtung der
 Montage- und Gebrauchsanweisung,
 länderspezifischen Installationsvorschriften z.B. VDE 0100
 technischen Anschlussbedingungen der Energieversorger-
und Versorgungsnetzbetreiber (z.B. TAB) und
örtlicher Gegebenheiten

durchgeführt werden.
Zur Gewährleistung der Frostschutzfunktion darf der Wärme-
pumpenmanager nicht spannungsfrei geschaltet und die Wär-
mepumpe muss durchströmt werden.
Die Schaltkontakte der Ausgangsrelais sind entstört. Deshalb
wird abhängig vom Innenwiderstand eines Messinstruments
auch bei nicht geschlossenen Kontakten eine Spannung gemes-
sen, die aber weit unterhalb der Netzspannung liegt.
An den Regler-Klemmen N1-J1 bis N1-J11; N1-J19; N1-J20; N1-
J23; N1-J24 und der Klemmleiste X3 liegt Kleinspannung an.
Wenn wegen eines Verdrahtungsfehlers an diese Klemmen
Netzspannung angelegt wird, wird der Wärmepumpenmanager
zerstört.

7.6.2 Elektrische Anschlussarbeiten

1) Die 5-adrige elektrische Versorgungsleitung für den Leis-
tungsteil der Wärmepumpe wird vom Stromzähler der Wär-
mepumpe über das EVU-Sperrschütz (falls gefordert) in die
Wärmepumpe geführt.
Anschluss der Lastleitung am Schaltkasten der Wärme-
pumpe über Klemmen X1: L1/L2/L3/N/PE.
In der Leistungsversorgung für die Wärmepumpe ist eine all-
polige Abschaltung mit mindestens 3 mm Kontaktöffnungs-
abstand (z.B. EVU-Sperrschütz, Leistungsschütz), sowie
ein allpoliger Sicherungsautomat, mit gemeinsamer Auslö-
sung aller Außenleiter, vorzusehen (Auslösestrom und Cha-
rakteristik gemäß Geräteinformation).
ACHTUNG!
Rechtsdrehfeld beachten: Bei falscher Verdrahtung wird das Anlaufen
der Wärmepumpe verhindert. Ein entsprechender Warnhinweis wird im
Wärmepumpenmanager angezeigt (Verdrahtung anpassen).
2) Die 3-adrige elektrische Versorgungsleitung für den Wärme-
pumpen-manager (Heizungsregler N1) wird in die Wärme-
pumpe
geführt.
Anschluss der Steuerleitung am Schaltkasten der Wärme-
pumpe über Klemmen X2: L/N/PE.
Die Leistungsaufnahme der Wärmepumpe entnehmen Sie
der Produktinformation oder dem Typschild.
Die Versorgungsleitung (L/N/PE ~230 V, 50 Hz) für den
WPM muss an Dauerspannung liegen und ist aus diesem
Grund vor dem EVU-Sperrschütz abzugreifen bzw. an den
Haushaltsstrom anzuschließen, da sonst während der EVU-
Sperre wichtige Schutzfunktionen außer Betrieb sind.
3) Das EVU-Sperrschütz (K22) mit 3 Hauptkontakten (1/3/5 //
2/4/6) und einem Hilfskontakt (Schließer 13/14) ist
entsprechend der Wärmepumpenleistung auszulegen und
bauseits beizustellen.
Der Schließer-Kontakt des EVU-Sperrschütz (13/14) wird
von Klemmleiste X3/G zur Klemme X3/A1 geschleift.
