2.2.6 Longueurs droites d'entrée et de sortie
Aucune longueur droite d' e ntrée ou de sortie n' e st nécessaire.
2.2.7 Vibrations
Pas de mesures nécessaires
2.3 Montage

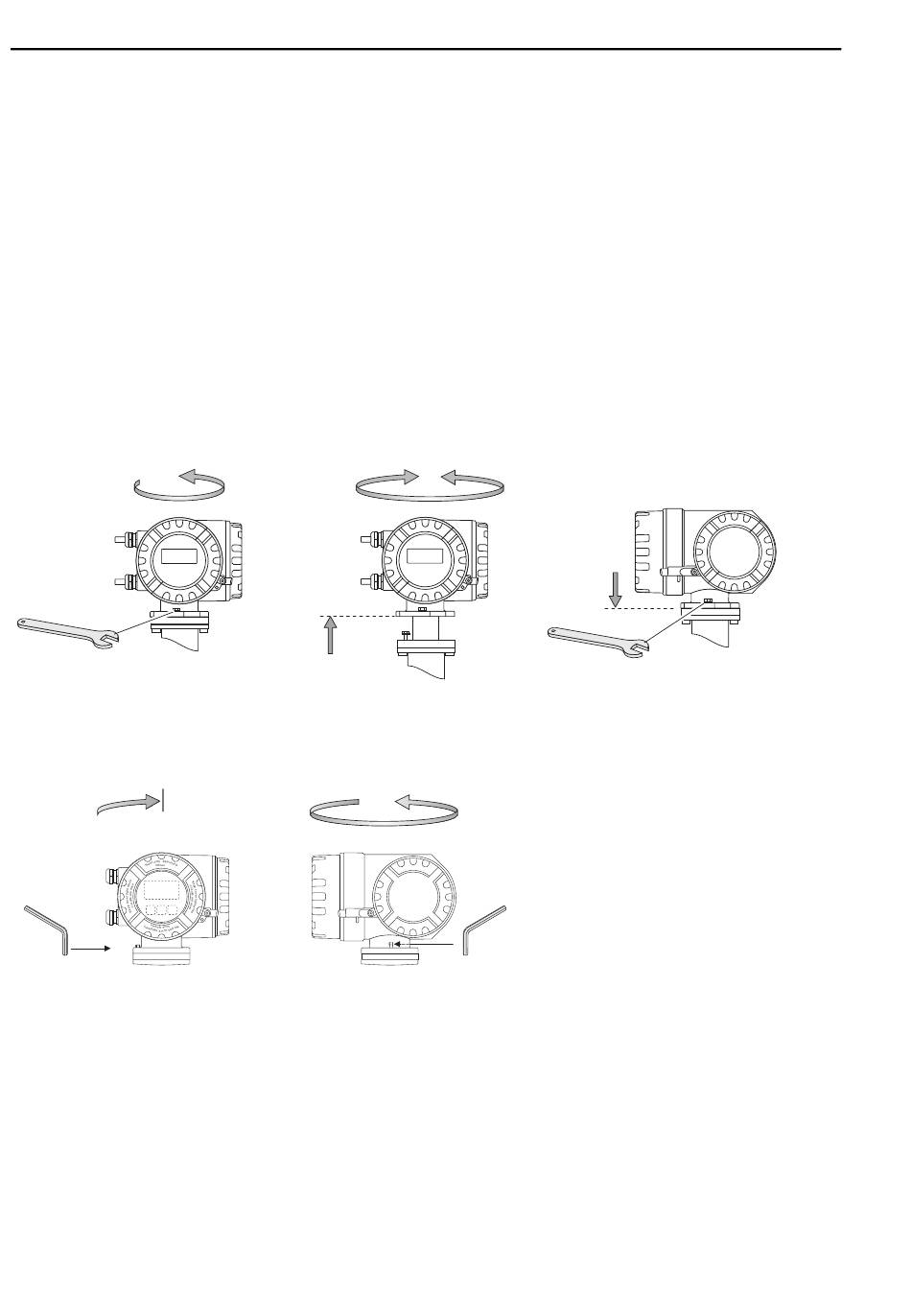

2.3.1 Tourner le boîtier du transmetteur
Rotation boîtier de terrain en aluminium
Boîtier de terrain en aluminium pour zone non Ex
b
a
Boîtier de terrain en aluminium pour zone 0, zone 1 ou Class I Div. 1
r
a
10
£ 180°
c
b
c
d
£ 180°
max. 360°
Nicht-eigensichere
Stromkreise durch
IP40-Abdeckung geschützt
Non-intrinsically safe
circuits Ip40 protected
Boucles de courant
sans sécurité intrinsèque
protégées par Ip40
d
A0008036
Proline Promass 83
e
f
a. Desserrer la broche filetée.
b. Tourner le boîtier du transmetteur
lentement dans le sens des aiguilles
d' u ne montre jusqu' e n butée (fin de
la broche filetée).
c. Tourner le transmetteur dans le
sens contraire des aiguilles d' u ne
montre (max. 360°) dans la position
souhaitée.
d. Serrer à nouveau la broche filetée.
