Réglages hardware
PROFIBUS DP/PA
DP
OFF ON
1 1
2 2
3 4
4 8
a
1 16
2 32
3 64
4
b
1
2
c
3
4
OFF ON
Modbus RS485
OFF ON
1
2
3
4
1
2
3
4
1
2
3
4
OFF ON
18
PA
OFF ON
1
2
c
3
4
1 1
2 2
3 4
4 8
a
1 16
2 32
3 64
4
b
OFF ON
A0007552
1
2
4
8
a
16
32
64
128
b
c
A0007554
Gamme d' a dressage de l' a ppareil : 0...126
Réglage usine : 126

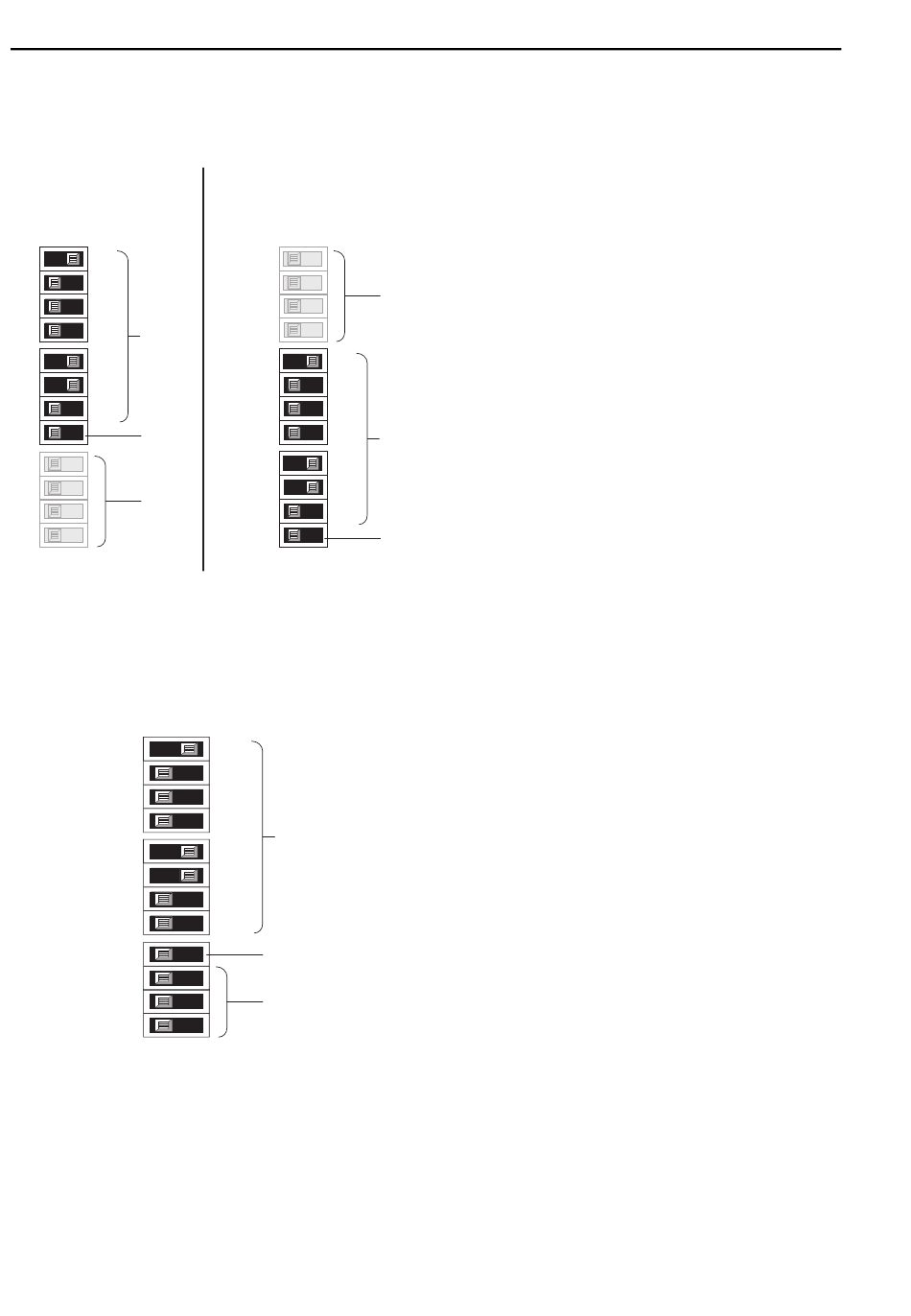

a. Microcommutateurs pour l' a dresse d' a ppareil, exemple
représenté :
1+16+32 = adresse appareil 49
b. Microcommutateurs pour le mode adresse (nature et
type d' a dressage) :
– OFF (réglage usine) = adressage via configuration
locale/programme de configuration
– ON = adressage hardware via microcommutateurs
c. Microcommutateur non occupé.
Gamme d' a dressage de l' a ppareil : 1...247
Réglage usine : 247
a. Microcommutateurs pour l' a dresse d' a ppareil, exemple
représenté :
1+16+32 = adresse appareil 49
b. Microcommutateurs pour le mode adresse (nature et
type d' a dressage) :
– OFF (réglage usine) = adressage via configuration
locale/programme de configuration
– ON = adressage hardware via microcommutateurs
c. Microcommutateur non occupé.
