Montage

Implantation horizontale

L'axe des électrodes devrait être horizontal dans le cas d'une implantation horizontale. 
Une brève isolation des deux électrodes de mesure en raison de bulles d'air est ainsi évitée.
A

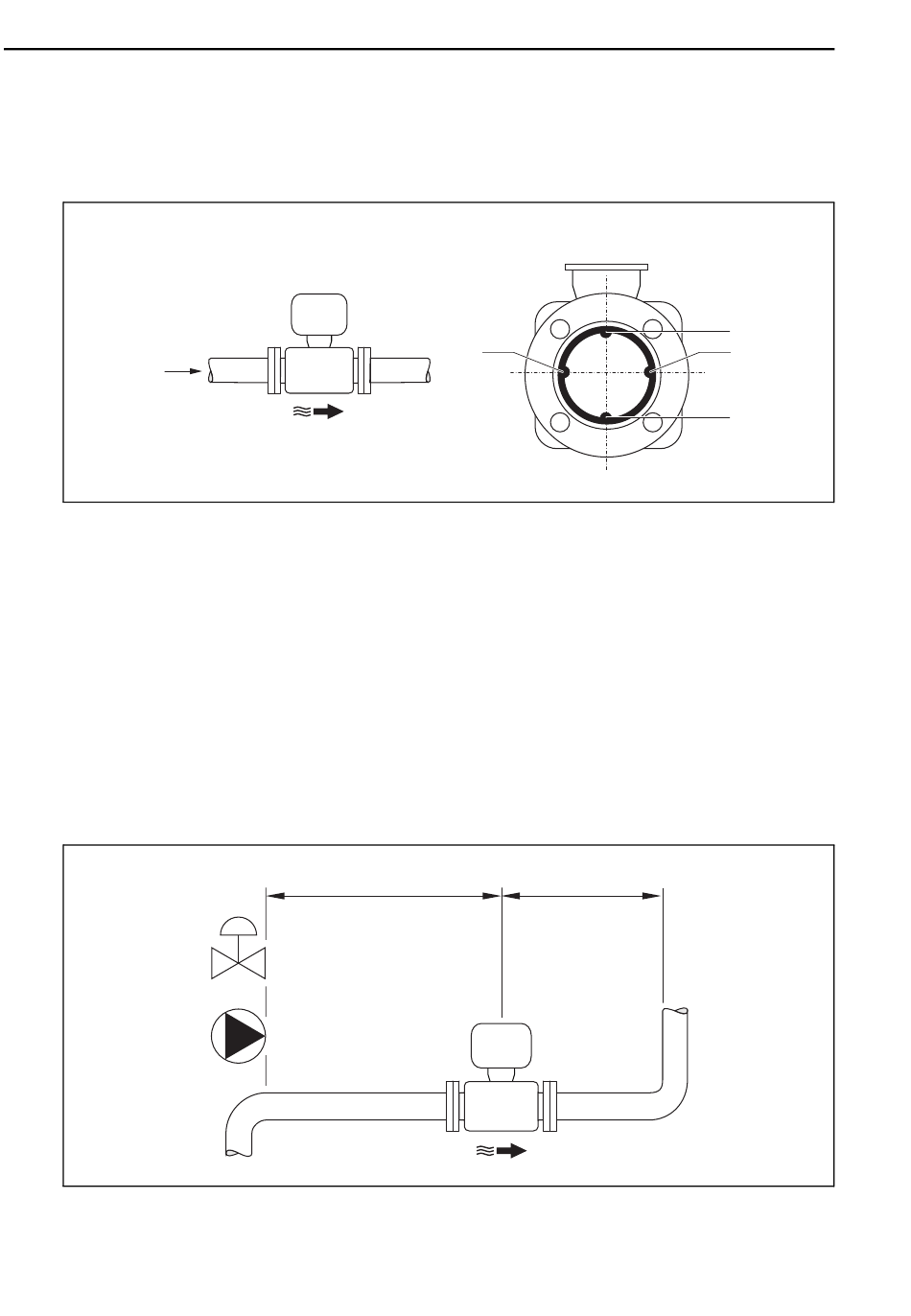

Fig. 10: Implantation horizontale
1 Electrode DPP pour la détection présence produit/tube vide (non supportée par l'appareil de mesure)
2 Electrodes de mesure du signal
3 Electrode de référence pour la compensation de potentiel
Longueurs droites d'entrée et de sortie
Le capteur doit, dans la mesure du possible, être monté en amont d'éléments comme les vannes,
T, coudes etc. Afin de respecter les spécifications en termes de précision de mesure, il convient
de tenir compte des longueurs droites d'entrée et de sortie suivantes :
• Longueur droite d'entrée  5 × DN
• Longueur droite de sortie  2 × DN
Fig. 11: Longueurs droites d'entrée et de sortie
18
2
³
5 × DN
Proline Promag L 800
A
³ 2 × DN
1
2
3
A0016260
A0016275
