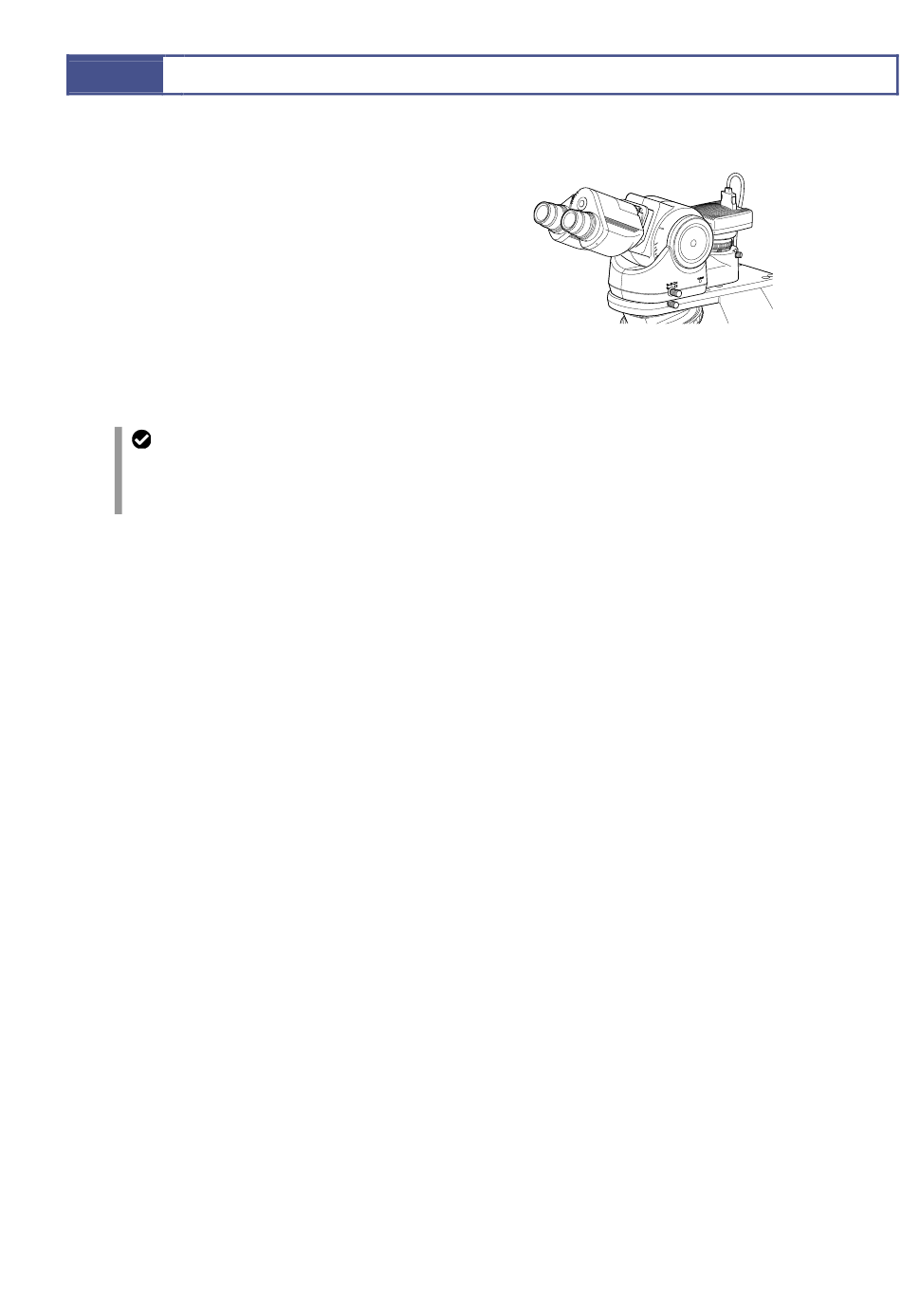

Installation de la caméra
■
Si vous l'installez sur la tête ergonomique
(1)
Vissez la caméra dans la monture C du port DSC.
(2)
Retirez le cache arrière de la tête ergonomique et
insérez le port DSC.
(3)
Fixez le port DSC à l'aide de l'outil fourni avec le
microscope.
(4)
Raccordez la caméra à l'unité de commande pour
caméra DS DS-U3 ou DS-L3, à l'aide du câble de la
caméra.
(5)
Utilisez le câble de déclenchement de la caméra pour
raccorder le connecteur DSC situé à l'arrière du
microscope au DS-U3 ou DS-L3.
Remarques relatives au raccordement des
câbles
Lorsque vous raccordez un câble d'acquisition au
connecteur DSC, insérez-le entièrement.
Réglez la position de la caméra avant toute utilisation en
photomicrographie (reportez-vous au chapitre 2, « 16.1
Photomicroscopie »).
■
Si vous l'installez sur la tête trinoculaire
Fixez la caméra à monture C ou lacaméra à monture ENG et autre dispositif de photomicrographie sur la
tête trinoculaire, à l'aide d'adaptateurs spécifiques.
Installation de la caméra
88
