4) Témoins des effets du canal d'entrée alloué
Ces témoins indiquent le canal acheminé à travers l'une des sorties d'effets. Si les témoins FX-
1 et FX-2 ne s'allument pas, aucun canal n'est acheminé via les effets. Si le témoin FX-1
s'allume en vert, ce canal est acheminé via la sortie d'effets 1. Si le témoin FX-1 d'un canal
s'allume en rouge, l'un des canaux est acheminé via FX-1 et aucun autre canal ne peut être
acheminé via FX-1 pendant ce temps.
Même chose pour le témoin FX-2 lorsqu'il s'allume. Si le témoin FX-1 clignote en rouge, le
potentiomètre des effets du canal d'entrée alloué (5) doit être repositionné au centre car au
départ il a été mal positionné.
5) Potentiomètre des effets du canal d'entrée alloué
Ce bouton permet d'acheminer le signal d'entrée via la sortie d'effets 1 ou 2. Lorsque le bouton
est positionné au centre (12 heures), le signal est acheminé directement à la sortie de mixage
principale sans passer par l'une des sorties d'effets. Lorsque le bouton est tourné vers la
gauche, le signal est acheminé via la sortie d'effets 1. Lorsque le bouton est tourné vers la
droite, le signal est acheminé via la sortie d'effets 2. La proportion entre l'effet dry (sec, sans
effet) et wet (100% d'effet) peut être réglée par le potentiomètre.
6) Réglage de la balance
Ce bouton permet de régler la balance entre le canal gauche et droit. Lorsque ce bouton est
positionné au centre, le gain est identique pour les deux canaux. S'il est tourné vers la gauche,
le canal droit sera réduit. S'il est tourné vers la droite, le canal gauche sera réduit.
7) Bouton de routage
Ce bouton permet de diriger le signal: vers le côté gauche du crossfader (X), directement à la
sortie (MIX) ou vers le côté droit du crossfader (Y).
8) Touches PFL
Permettent de choisir les différentes sources que l'on veut écouter au casque.
9) Dispositif de fondu des canaux
Réglage du volume par canal d'entrée.

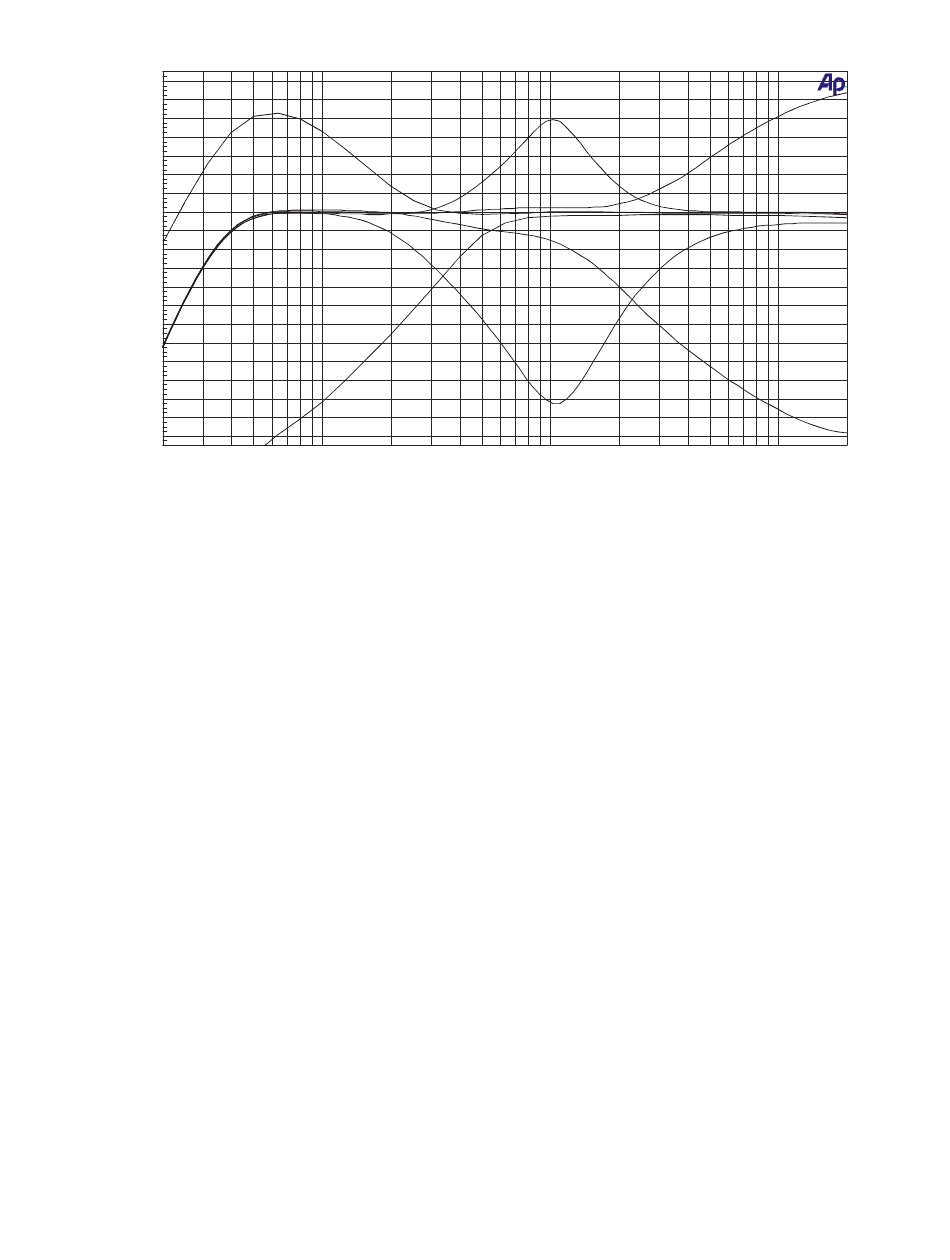

LOW MAX
