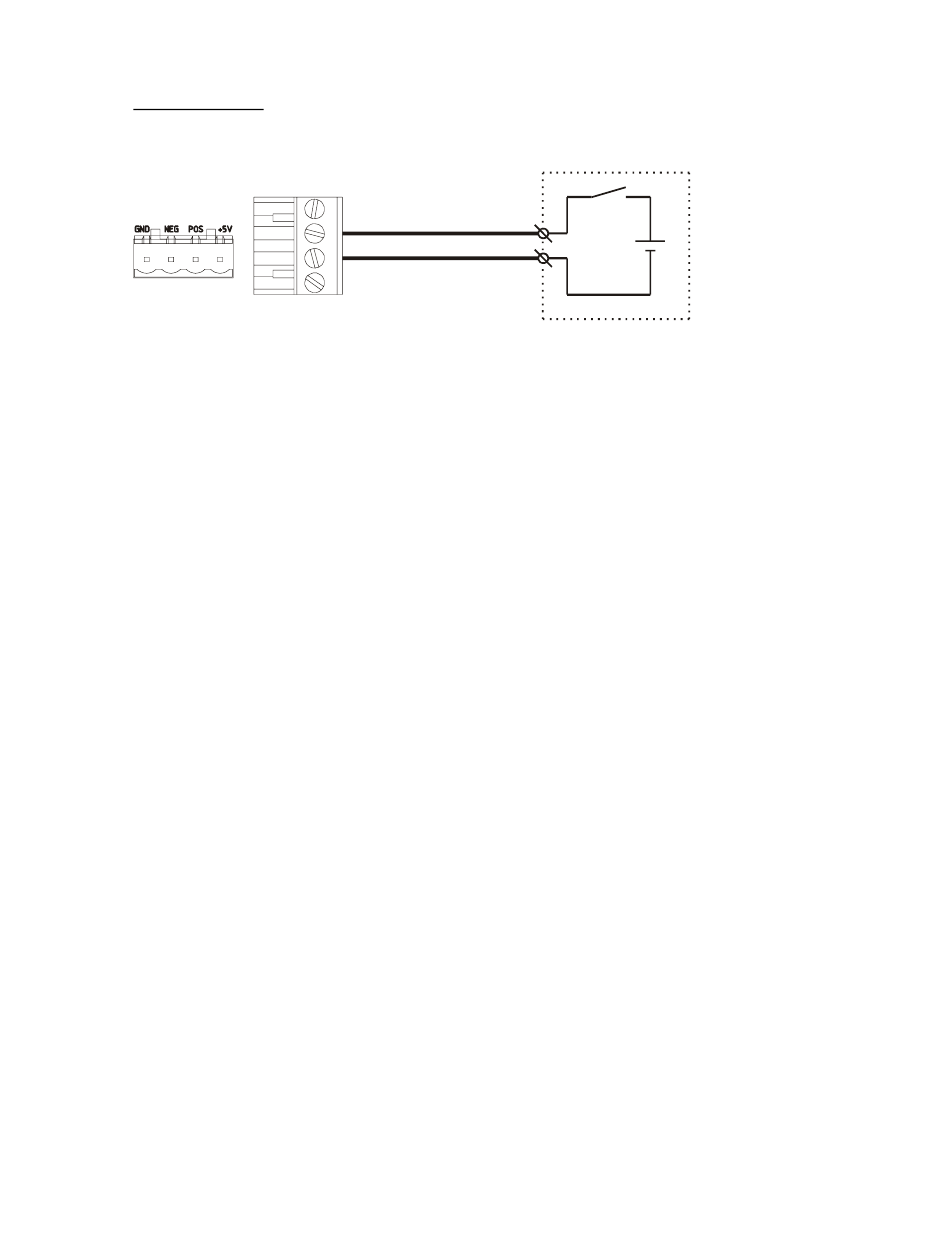

Sortie 0 V – 5 V :
Activer/Désactiver la musique à l'aide d'un interrupteur de sortie 0 V ou 5 V.
ENTRÉE ALARME/COUPURE DE MUSIQUE
Connectez le contact positif 0/5 Volts de la sortie à "POS" et l'autre contact à "NEG". Lorsque la
sortie envoie 0/5 V envoie 0 V, la musique sera lue normalement, quand il y a 5 V à la sortie la
musique sera coupée. Le témoin alarme/coupure de musique (30) du panneau avant
s'allumera pour indiquer que la musique est coupée à distance.
18) Lorsque la musique est coupée à l'entrée alarme/coupure de musique (N), un message
d'alarme, un signal d'alarme ou un message d'évacuation peut être lu via l'entrée prioritaire (O).
Connectez simplement le lecteur de message d'alarme, signal d'alarme ou message
d'évacuation à l'entrée du prioritaire du connecteur RCA. Pour un fonctionnement correct, le
niveau doit être réglé d'avance. Voici comment faire: Éteignez toutes les autres sources de
musique, mettez le sélecteur de signal VU-2 (29) sur la position SUM, démarrez le lecteur de
message d'alarme, signal d'alarme ou message d'évacuation, réglez le niveau à l'aide du
potentiomètre de niveau de signal d'entrée prioritaire (P) jusqu'à ce que le témoin vert 0dB du
VU-mètre (13) s'allume de temps à autre. Cela indique que le niveau est correctement réglé.
Plus tard lorsque l'alarme doit être envoyée, le système d'alarme peut couper la musique via
l'entrée d'alarme/coupure de musique et le lecteur de message peut démarrer et lire le
message.

FILTRE SUBSONIQUE

Les deux sorties principales et la sortie enceinte moniteur sont munies d'un filtre subsonique pour
protéger les haut-parleurs des graves des signaux DC et subsoniques. Ce filtre ne peut pas être
désactivé. A 10 Hz, le filtre donne une atténuation de 25 dB.
+
