ENTRÉE ALARME/COUPURE DE MUSIQUE

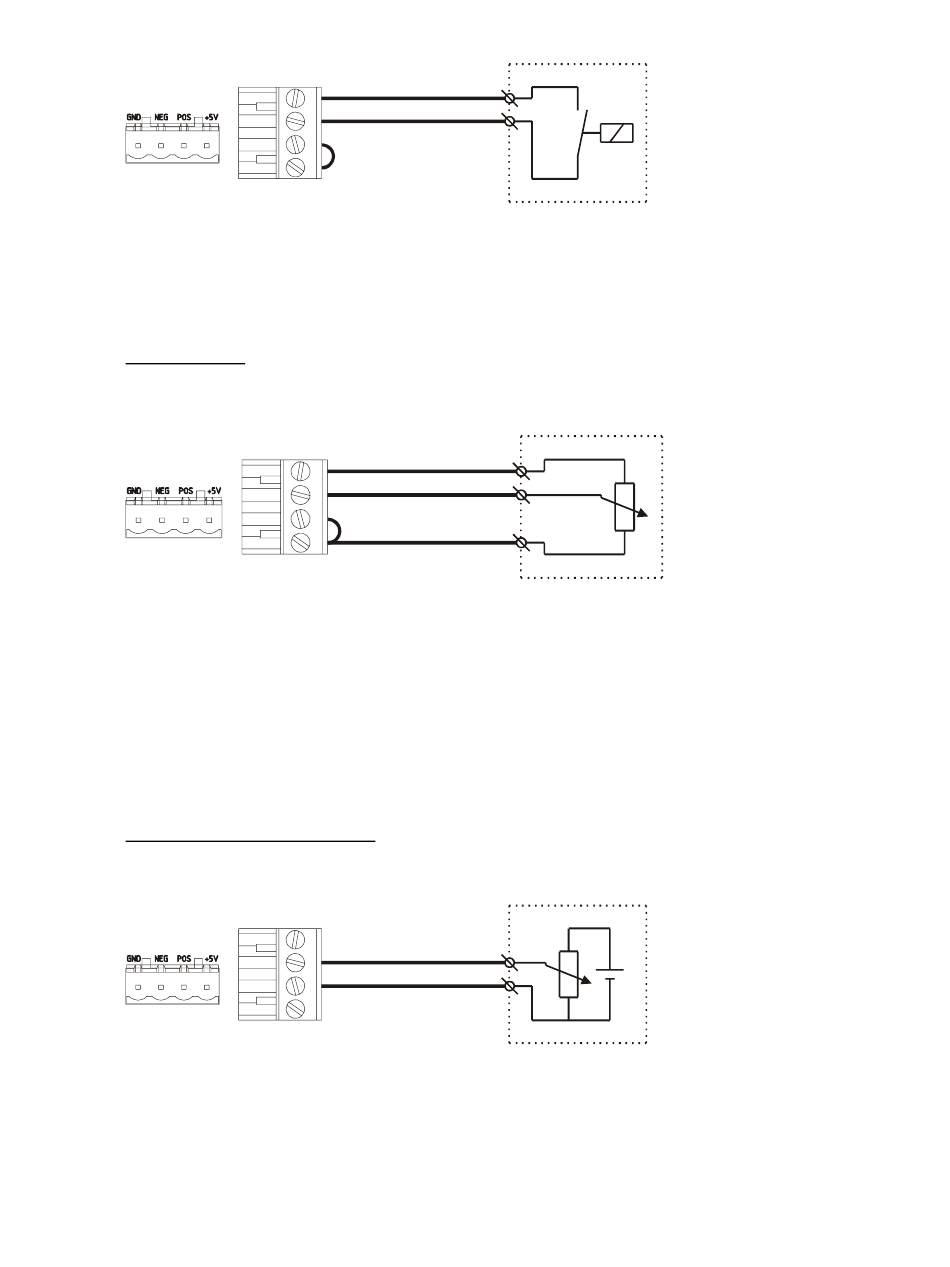

Connectez le contact d'interrupteur entre "POS" et "+5V". Placez un petit fil entre les points de
contact "GND" et "NEG". Lorsque le contact d'interrupteur est ouvert, la musique est lue
normalement, s'il est fermé, la musique est coupée.
Le témoin alarme/coupure de musique (30) du panneau avant s'allumera pour indiquer que la
musique est coupée à distance.
Potentiomètre :
Contrôle du volume à distance avec un potentiomètre.
ENTRÉE ALARME/COUPURE DE MUSIQUE
Utilisez un potentiomètre d'une résistance totale comprise entre 1 et 100 kilo-ohms. Connectez
le potentiomètre à "GND" et "+5V", connectez un balai à "POS" (suivez le schéma de câblage
ci-dessus). Placez aussi un petit fil entre les points de contact "GND" et "NEG". Lorsque le balai
du potentiomètre est tourné complètement du côté "+5V" (tour complet dans le sens
antihoraire), la musique sera complètement coupée, lorsque le balai est tourné complètement
du côté "GND" (tour complet dans le sens horaire), la musique sera lue normalement. Le
témoin alarme/coupure de musique (30) du panneau avant indiquera la quantité de musique
supprimée. Lorsque la musique est complètement coupée, le témoin sera totalement allumé.
Lorsque la musique n'est pas coupée, le témoin sera éteint.
Source de tension variable 5 V :
Contrôle du volume à distance avec une source de tension variable de 0 à 5 V.
ENTRÉE ALARME/COUPURE DE MUSIQUE
Connectez la source de tension variable de 0 à 5 V à "NEG" et "POS". Connectez le fil positif à
"POS" (suivez le schéma de câblage ci-dessus). Lorsque la tension de la source est 0 V, la
musique sera lue normalement. Lorsque la tension de la source augmente jusqu'à 5 V, la
musique sera coupée. Le témoin alarme/coupure de musique (30) du panneau avant indiquera
la quantité de musique supprimée. Lorsque la musique est complètement coupée, le témoin
sera totalement allumé. Lorsque la musique n'est pas coupée, le témoin sera éteint.
+
