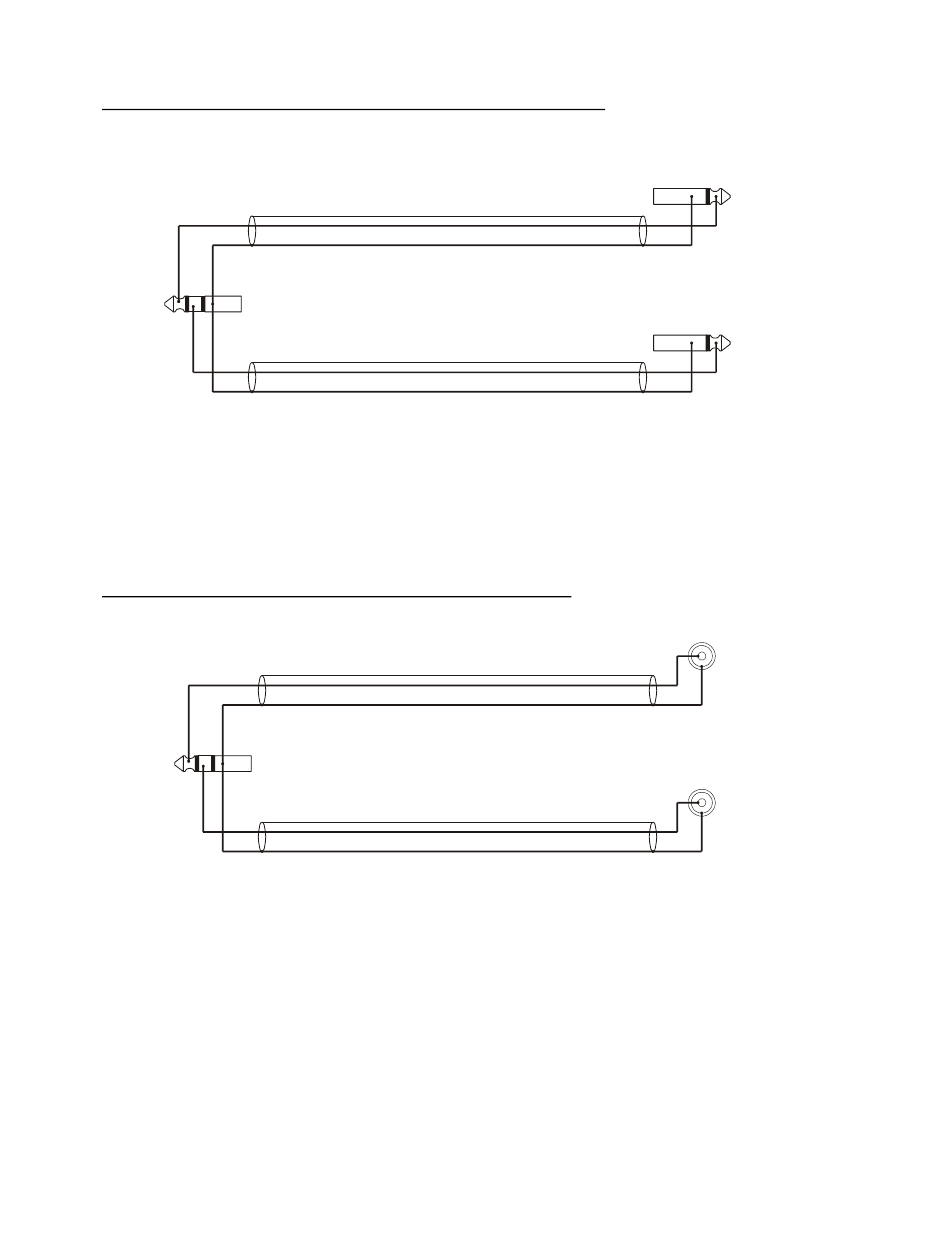

7) Jack 3 pôles ¼" mâle vers câble 2 Jack 2 pôles ¼" mâle (Y-split) :
Jack 3 pôles ¼"
symétrique mâle
Utilisé pour des connexions entre: Machine d'effets, filtre audio, boucle d'attente, etc. et la table de
mixage.
Pour les connexions stéréo, vous devez utiliser 2 de ces câbles.
Le Jack 2 pôles supérieur est le câble du signal transmis, il doit être connecté à l'entrée de la
machine d'effets.
Le Jack 2 pôles inférieur est le câble du signal de retour, il doit être connecté à la sortie de la
machine d'effets.
8) Jack 3 pôles ¼" mâle vers câble 2 prises RCA mâle (Y-split) :
Jack 3 pôles ¼" symétrique mâle
Utilisé pour des connexions entre: Machine d'effets, filtre audio, boucle d'attente, etc. et la table de
mixage.
Pour les connexions stéréo, vous devez utiliser 2 de ces câbles
La prise RCA supérieure est le câble du signal transmis, il doit être connecté à l'entrée de la
machine d'effets.
La prise RCA inférieure est le câble du signal de retour, il doit être connecté à la sortie de la
machine d'effets.
Jack 2 pôles ¼"
asymétrique mâle
Jack 2 pôles ¼"
asymétrique mâle
RCA asymétrique mâle
RCA asymétrique mâle
