Test De La Continuité - Testboy 20 Plus Mode D'emploi

Test de la continuité
Le testeur de continuité a été conçu
pour détecter sans contact la continui-
té dans les câbles sous tension.
Lorsque vous maintenez l'anneau mé-
tallique placé au dos du Testboy
Plus, au dessus d'un câble connecté
(>110 V CA), en partant du point
d'alimentation, la LED V~ s'allume
avant le point de discontinuité.
Les conducteurs de test n'ont pas be-
soin d'être attachés (comme indiqué
dans la figure 2).
Le passage du courant n'est pas né-
cessaire ! L'anneau métallique agit
comme une extension du capteur.
N'appliquez pas l'anneau métallique
sur des lignes dangereuses en raison
des risques d'électrocution, de com-
bustion ou de coupe d'arc.
Si lors du test, la LED V~ reste éteinte, une haute tension dan-
gereuse (>33 V CA ou 70 V CC) risque cependant d'être pré-
sente. Le capteur sans contact détecte uniquement la tension
générée par des champs électriques suffisants depuis les
sources électriques (réseaux électriques >110 V CA). Si l'inten-
sité est faible, l'instrument risque de ne pas détecter la tension
et ne peut donc pas tester correctement la continuité. Si l'ins-
trument ne détecte pas une tension présente, cela peut avoir
les causes suivantes :
- Câbles/fils blindés
- Épaisseur et type de l'isolement
-
Distance par rapport à la source de tension
- Conditions pour le testeur et les batteries
Testboy 20 Plus
®
®
20

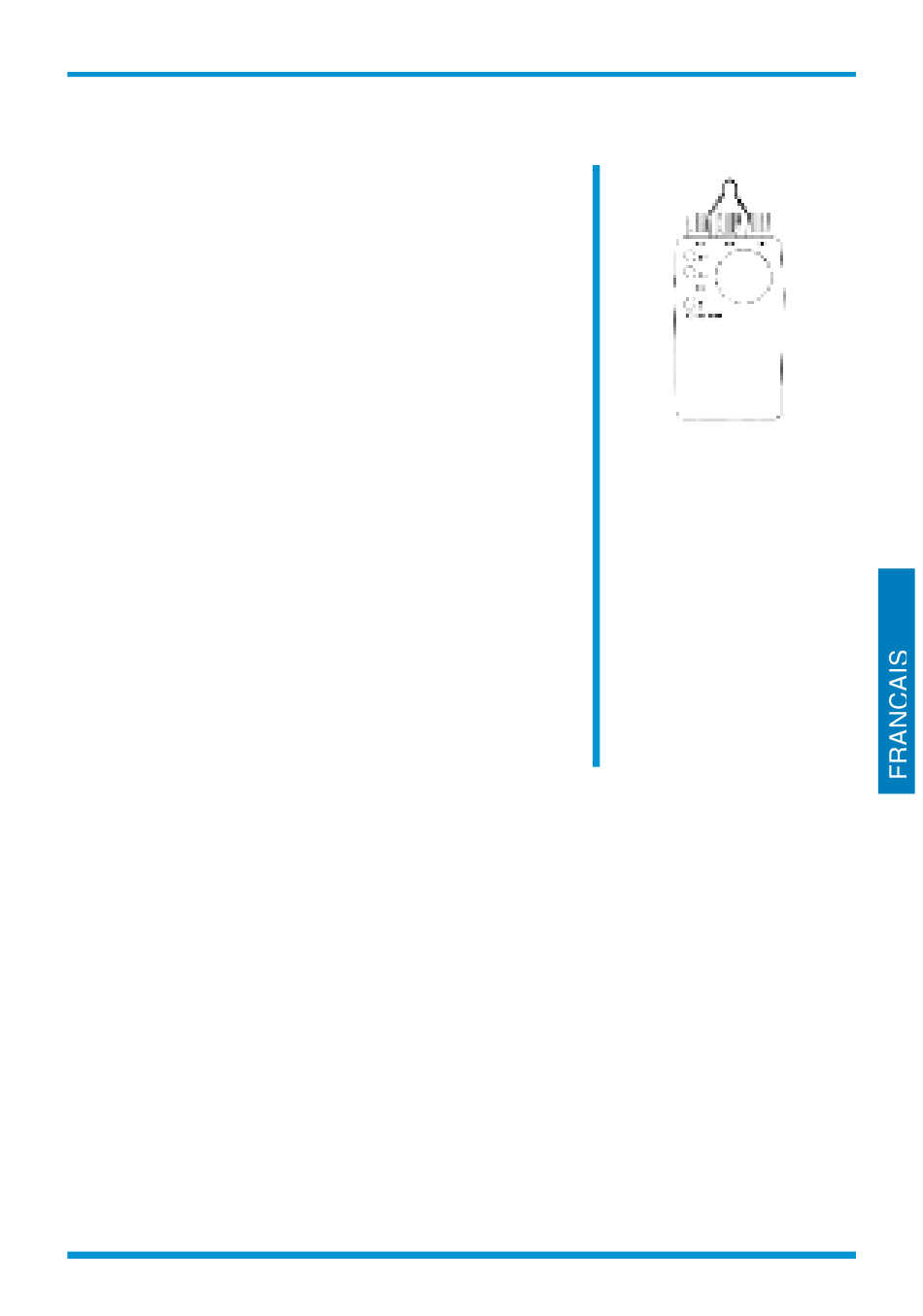

Figure 2
Utilisation
43
