9 SCHEMATIQUE
F
9.2

COMPOSANTS DU CIRCUIT ELECTRIQUE

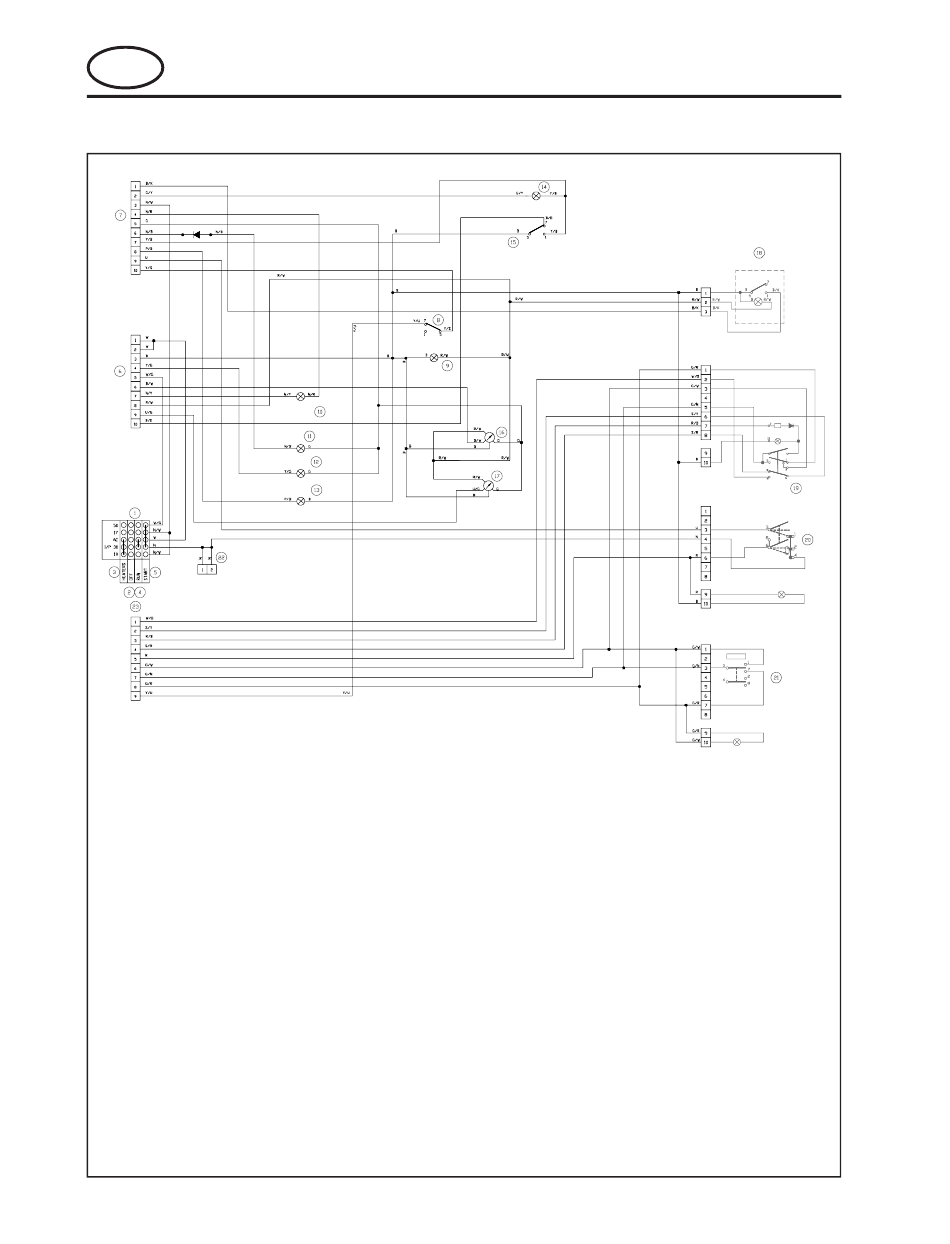

LEGENDE DU SCHEMA ELECTRIQUE

1 Commutateur à clé
2 Position ARRET
3 Position CHAUFFER
4 Position ROULER
5 Position DEMARRER
6 Division de faisceau principal No.2
7 Division de faisceau principal No.1
8 Interrupteur 2 RM
9 Témoin lumineux 2 RM
10 Témoin lumineux de préchauffage
11 Témoin lumineux de batterie
12 Témoin lumineux de température d'huile
13 Témoin lumineux de pression d'huile
14 Témoin lumineux d'interrupteur de plateau de coupe
15 Interrupteur de plateau de coupe
16 Jauge de carburant
17 Jauge de température
18 Interrupteur de gyrophare (Option)
19 Interrupteur des feux de danger
20 Feux
21 Clignotants
F-22
All manuals and user guides at all-guides.com
ET NOMENCLATURE DES PIECES DE RECHANGE
22
23

CODE COULEUR DES CABLES

R
G
O
S
B
W
K
P
Y
U
N
LG
EX. R/W = Rouge/Blanc
FRONTLINE 960 Série : LQ
MANUEL DE MAINTENANCE
Division de faisceau principal No.3
Division de faisceau principal No.4
Rouge
Vert
Orange
Gris
Noir
Blanc
Rose
Violet
Jaune
Bleu
Marron
Vert clair
