5
GRAISSAGE ET MAINTENANCE
F
GRAISSAGE
5.4
ORIFICES D'ESSAIS HYDRAULIQUES
En cas de problème du circuit hydraulique, des
orifices sont prévus pour permettre de contrôler les
pressions. Tous les essais, à moins qu'indiqué
différemment, doivent être réalisés avec de l'huile
hydraulique ayant une température normale de
service.

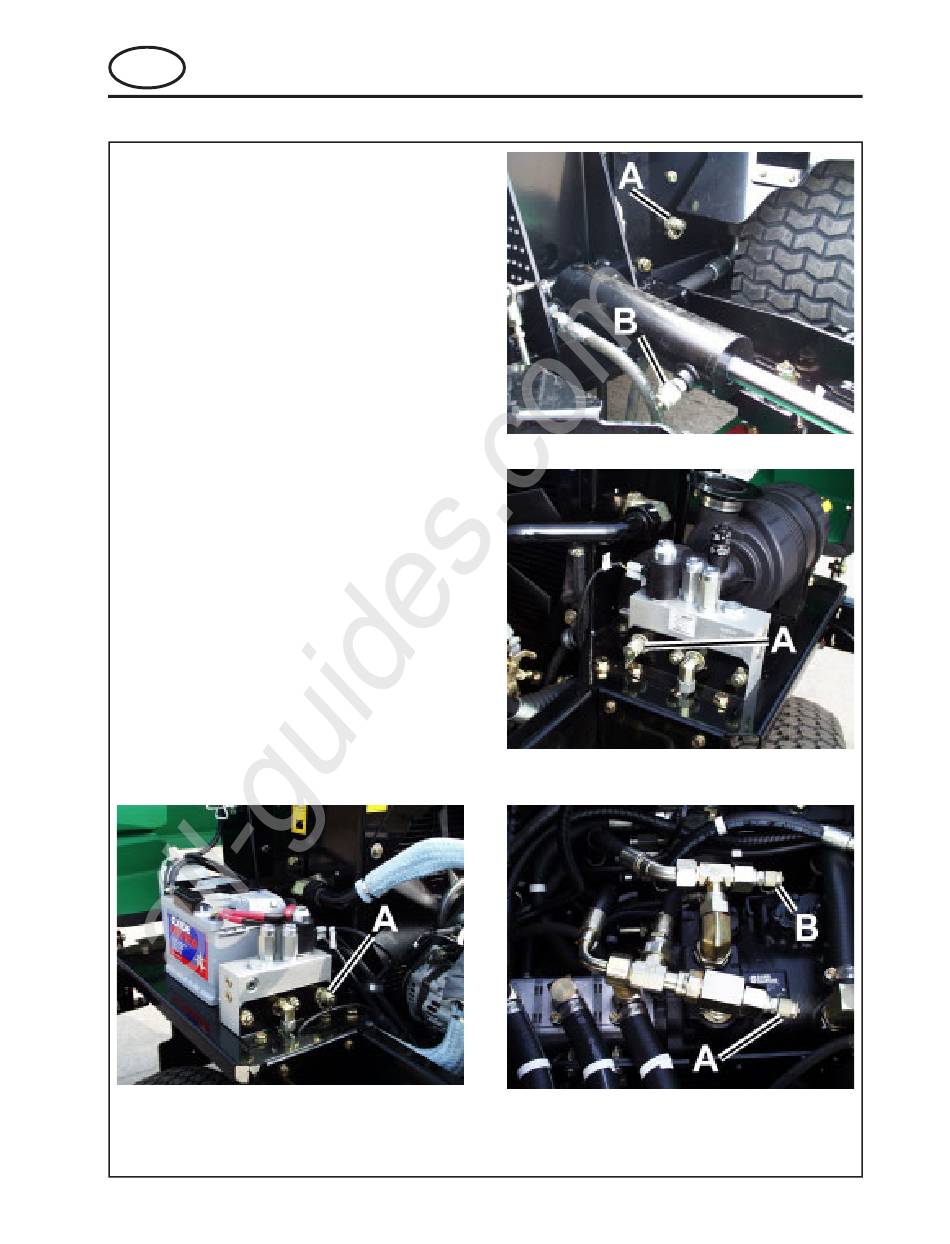

ORIFICES D'ESSAIS (Schéma 7,8,9) :
1.
Pression du plateau de coupe avant : 220
bars. (A, Schéma 7).
Pression de levage : 63,5 bars. (B, Schéma 7).
2.
Pression des plateaux de coupe droit et
gauche : 210 bars. (A, Schémas 8 & 9).
3.
Pression de transmission (Marche avant) :
250 bars. (A, Schéma 10).
4.
Pression de transmission (Marche arrière) :
210 bars. (B, Schéma 10).
5.
Pression de charge : 15,8 - 19,3 bars. (A ou
B, Schéma 10).
REMARQUE :
Les interventions devant être effectuées sur le
circuit hydraulique ne doivent être effectuées
que par du personnel formé.
Schéma 9
All manuals and user guides at all-guides.com
ET NOMENCLATURE DES PIECES DE RECHANGE
FRONTLINE 960 Série : LQ
MANUEL DE MAINTENANCE
Schéma 7
Schéma 8
Schéma 10
F-13
