24/43
Montage, démontage et installation électrique
①
Ethernet
Codeur
②
③
Alimentation et I/O

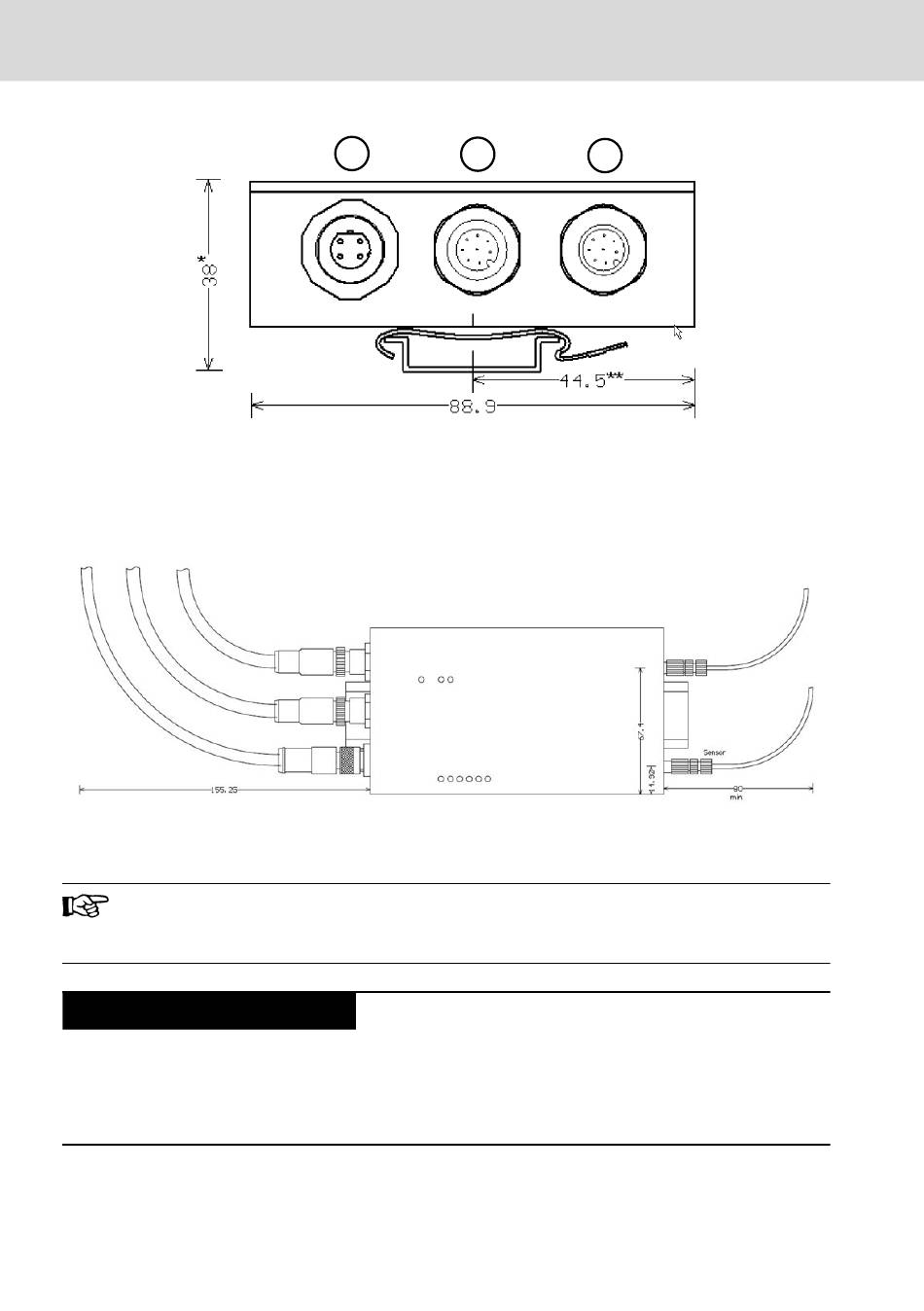

Fig. 10-2: Système électronique d'évaluation avec rail de montage
Fig. 10-3: Espaces latéraux libres pour les câbles de raccordement au système électronique
d'évaluation
Le système électronique d'évaluation doit se trouver en dehors de la
zone présentant un risque d'explosion et les rails de montage doi-
vent être reliés à la terre.
AVIS
Prenez en compte les mesures de sécurité nécessaires lors de la manipulation
des composants exposés aux dangers électrostatiques ! (EN 61340-5-1,
EN 61340-5-2)
Bosch Rexroth AG R911346833_Édition 05
MLC 14VRS RegisterControl ATEX
1
2
*
Dimensions approximatives, dépendan-
tes du rail de montage
**
Dimensions approximatives
Composants exposés aux dangers électrostati-
ques !
3
