fr | Installation
4.10
Connexion des dispositifs à entrée
analogique
L'AMC2-16IOE dispose de entrées analogiques, par exemple,
pour des mécanismes de verrouillage sans potentiel ou pour
déterminer si un verrou est fermé ou ouvert. Les entrées seront
connectées aux connecteurs à vis enfichable à 2 broches : - voir
Schémas de connexion, Page 48.
L'AMC2-8IOE dispose uniquement des connecteurs S2 - 5 et S10
- 13.
Remarque!
Risque d'endommagement de l'appareil
Ne connectez pas d'alimentation externe aux entrées AMC2.
Lors de la connexion d'une sortie de relais à une entrée AMC2,
utilisez le mode sec avec un contact sans potentiel - reportez-
vous à Connexion des sorties de relais, Page 33.

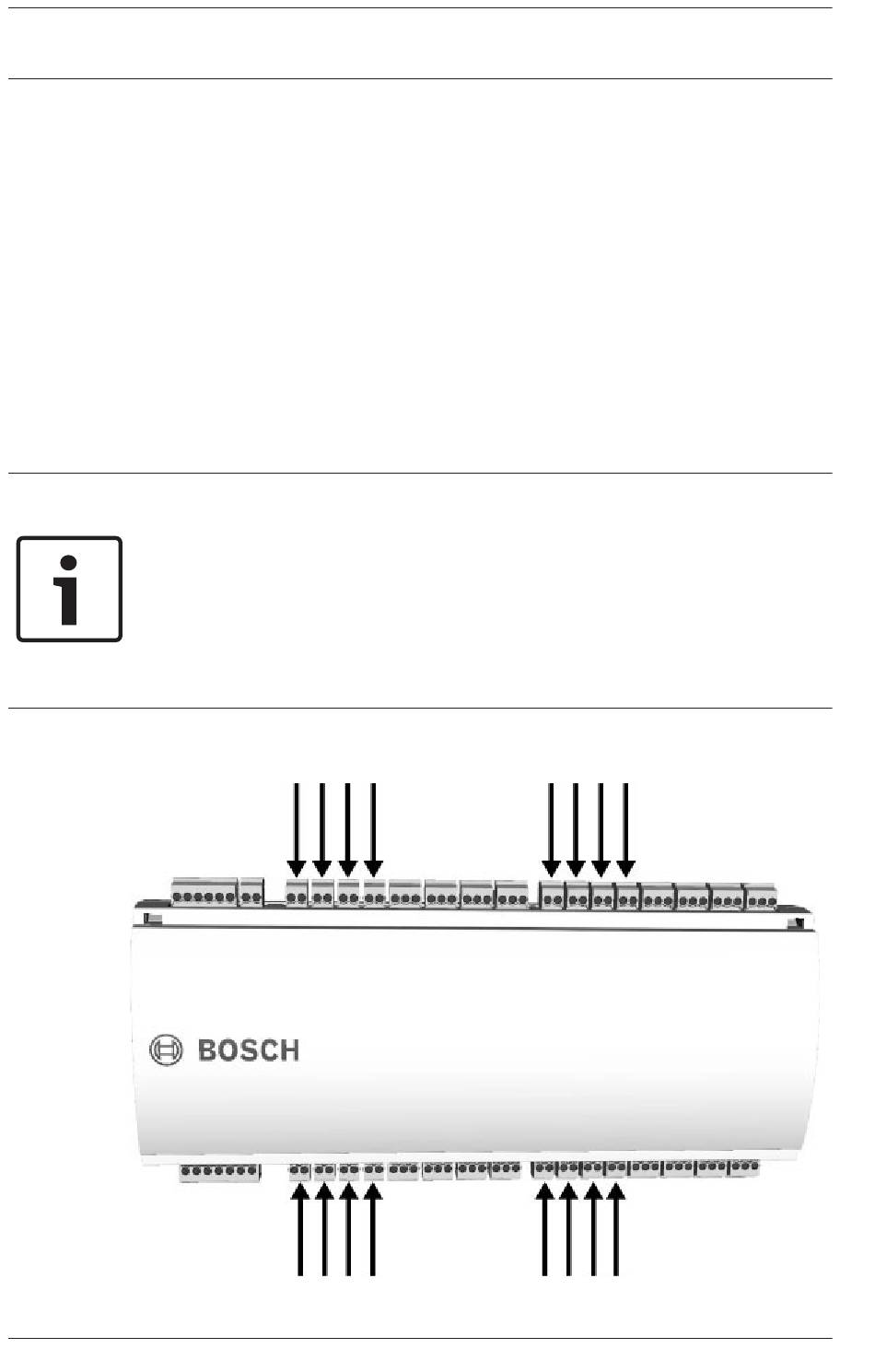

Figure 4.15: Emplacement des connecteurs d'entrée analogique
2016-11 | AMC2-16IOE |
