Remarque: Mettez les pièces de côté pour
le remontage ultérieur.

Entretien des courroies de la

tondeuse

Contrôle des courroies
Examinez toutes les courroies toutes les 25 heures
de fonctionnement.
Vérifiez l'état des courroies et remplacez-les si elles
sont fissurées, si les bords sont effilochés, si elles
présentent des traces de brûlures ou autres dégâts.
Remplacez les courroies endommagées.
Remplacement de la courroie du
plateau de coupe
La courroie du plateau de coupe peut montrer les
signes d'usure suivants : grincement pendant la
rotation, glissement des lames pendant la coupe,
bords effilochés, traces de brûlures et fissures.
Remplacez la courroie quand elle présente ce genre
de problèmes.
1. Garez la machine sur une surface plane et
désengagez les lames.
2. Poussez les leviers de commande de
déplacement à l'extérieur à la position de
stationnement, arrêtez le moteur, enlevez la clé
et attendez l'arrêt complet de toutes les pièces
mobiles avant de quitter le siège.
3. Réglez la hauteur de coupe à la position 1,5
[38 mm (1-1/2 pouce)].
4. Déposez les carters de courroie en passant
par-dessus les axes extérieurs.
5. Tirez la poulie de tension dans la direction
indiquée (Figure 44) et retirez la courroie des
poulies.
Le ressort est tendu quand il est en
place et peut causer des blessures en se
détendant.
Enlevez la courroie avec précaution.
3

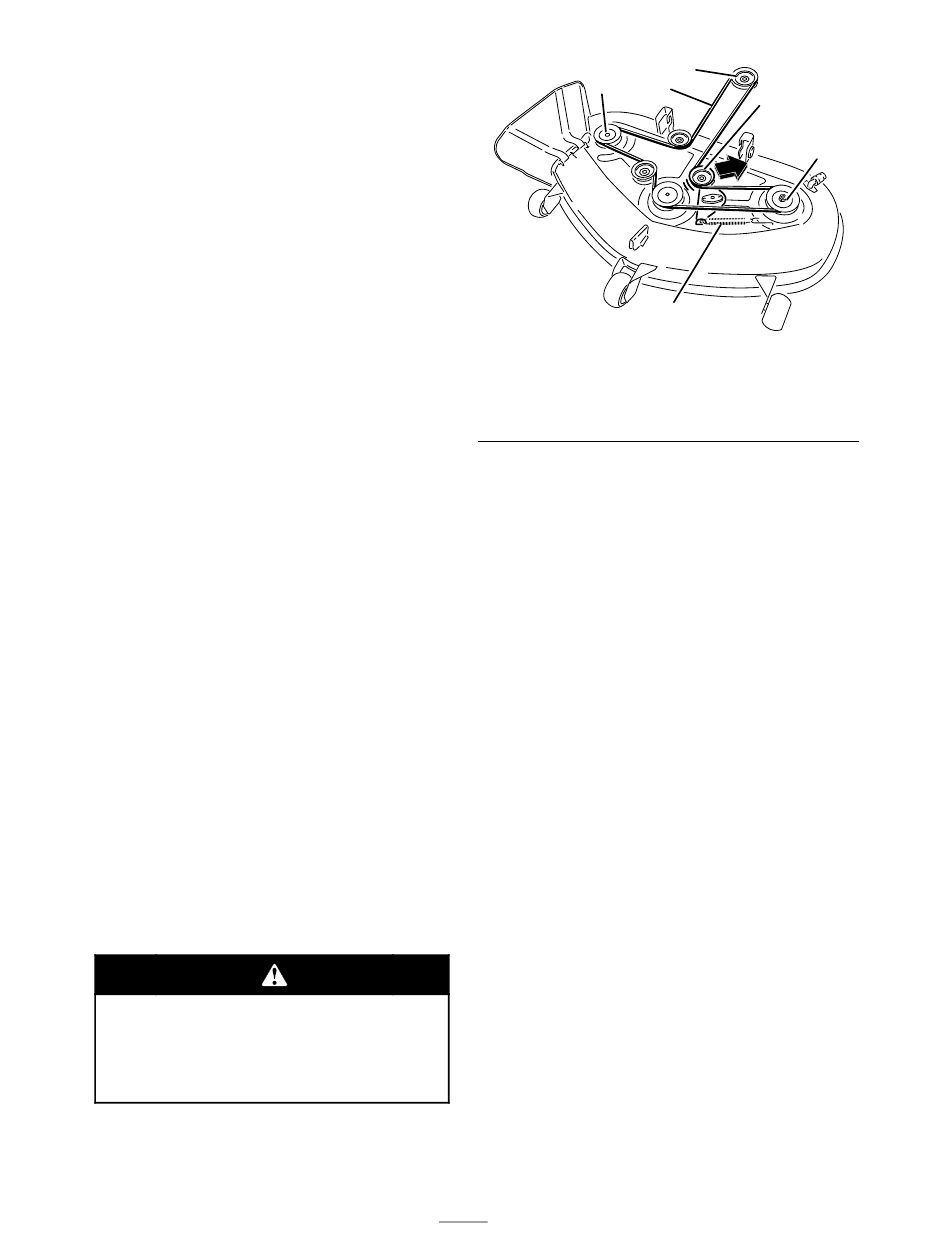

Figure 44
1. Poulie de tension
2. Courroie du plateau de
coupe
3. Poulie extérieure
6. Acheminez la courroie neuve autour de la
poulie du moteur (Figure 44).
7. Tirez la poulie de tension dans la direction
indiquée à la Figure 44 et acheminez la courroie
autour de la poulie de tension (Figure 44).
8. Reposez les couvercles de courroies en passant
par-dessus les axes extérieurs.
Montage du plateau de
coupe
1. Garez la machine sur une surface plane et
désengagez les lames.
2. Poussez les leviers de commande de
déplacement à l'extérieur à la position de
stationnement, arrêtez le moteur, enlevez la clé
et attendez l'arrêt complet de toutes les pièces
mobiles avant de quitter le siège.
3. Glissez le plateau de coupe sous la machine.
4. Abaissez la commande de hauteur de coupe à
la position la plus basse.
5. Soulevez l'arrière du plateau de coupe et
guidez les supports sur la tige de levage arrière
(Figure 43).
6. Fixez la tige de support avant au plateau de
coupe à l'aide de l'axe de chape et de la goupille
fendue (Figure 42).
7. Montez la courroie du plateau de coupe sur
la poulie du moteur (voir Remplacement de la
courroie du plateau de coupe).
38
5
2
1
3
4
G005191
4. Ressort
5. Poulie de moteur
