Notice de montage
Français

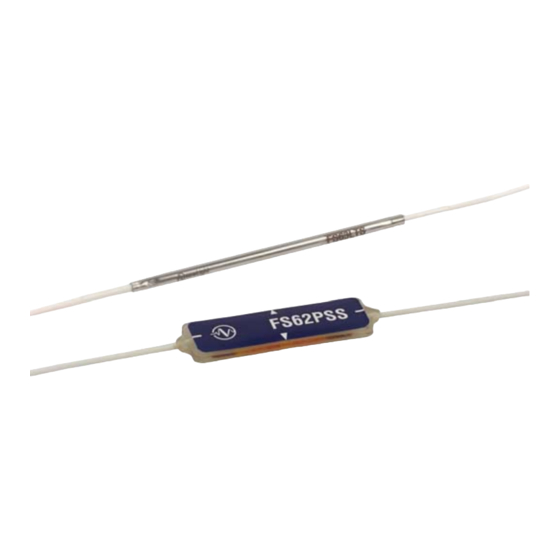

FS62PSS, FS63LTS
Extensomètres sur patch et capteurs de
température de laboratoire

Publicité

Table des Matières
loading

Manuels Connexes pour HBM FS62PSS

Sommaire des Matières pour HBM FS62PSS

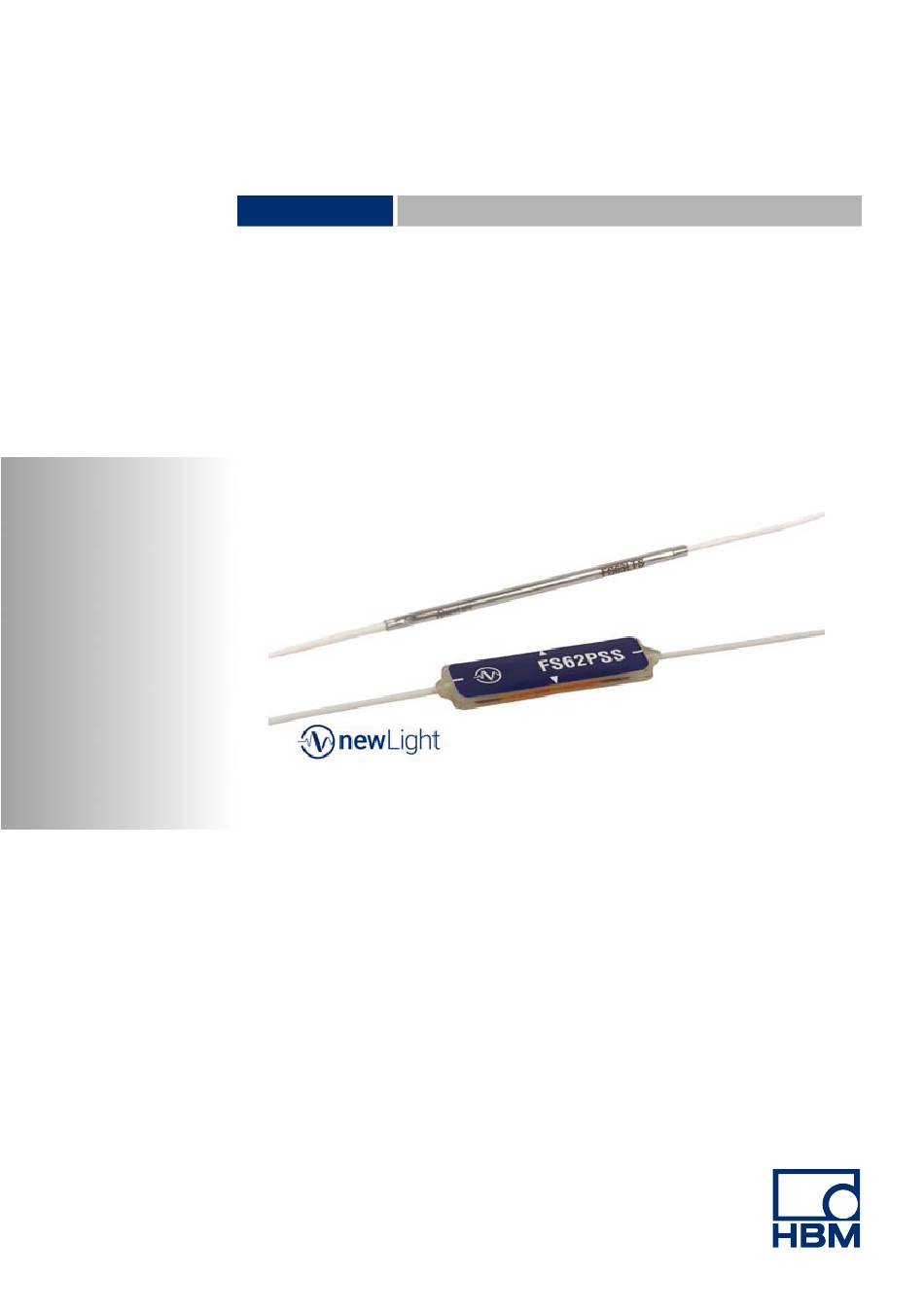

  • Page 1 Notice de montage Français FS62PSS, FS63LTS Extensomètres sur patch et capteurs de température de laboratoire...
  • Page 2 Tel. +351 229 613 010 Fax +351 229 613 020 fibersensing@hbm.com www.hbm.com/fs Mat.: DVS: A05320_02_F00_00 HBM: public 07.2020 E Hottinger Baldwin Messtechnik GmbH. Sous réserve de modifications. Les caractéristiques indiquées ne décrivent nos produits que sous une forme générale. Elles n'impliquent aucune...

  • Page 3: Table Des Matières

    ..........FS62PSS, FS63LTS...

  • Page 4: Généralités

    Réseaux de capteurs K-FS76BRD Technologie newLight Les FS62PSS et FS63LTS reposent sur la technologie newLight® qui a été développée par HBM FiberSensing afin de combiner des avantages spécifiques des FBG pour surmonter certains compromis techniques qui existaient jusqu'alors. Les capteurs newLight® mettent en œuvre des revête­...

  • Page 5: Installation Du Capteur

    Tampon de pression Capteur de température de laboratoire Équipement requis Machine d'ébavurage (facultatif) Matériel requis Colle. Recommandation d'HBM : 1-Z70, 1-X60, 1-X280 Papier abrasif / papier émeri Produits de nettoyage de surface. Recommandation d'HBM : 1-RMS1 ou 1-RMS1-SPRAY Chiffons. Recommandation d'HBM : 1-8402.0026 Ruban de masquage en polyimide.

  • Page 6: Installation Du Capteur

    Si le matériau comporte des couches de protection comme de la peinture ou de la rouille, ébavurer (Fig. 2.1) ou poncer (Fig. 2.2) la surface pour les enlever et assurer que la surface ne devienne pas irrégulière. Fig. 2.1 FS62PSS, FS63LTS A05320_02_F00_00 HBM: public...
  • Page 7 (Fig. 2.3). Fig. 2.3 Ponçage de la surface de l'échantillon La surface doit être nettoyée pour garantir qu'aucune poussière ou graisse ne se trouve dans la zone de collage. FS62PSS, FS63LTS A05320_02_F00_00 HBM: public...
  • Page 8 Fig. 2.4 Pulvérisation de 1-RMS sur un spécimen Fig. 2.5 Nettoyage avec un morceau de non-tissé Toujours essuyer dans le même sens jusqu'à ce que le dernier morceau de non-tissé reste propre à l'issue de l'opération. FS62PSS, FS63LTS A05320_02_F00_00 HBM: public...

  • Page 9: Marquage Du Point De Mesure

    Fig. 2.8. Noter qu'il faut utiliser un nouveau morceau de non-tissé à chaque fois que le point est essuyé. Répéter l'opération jusqu'à ce qu'il n'y ait plus aucun résidu sur le morceau de non-tissé. FS62PSS, FS63LTS A05320_02_F00_00 HBM: public...

  • Page 10: Positionnement Du Capteur

    Une fois que le capteur a été positionné en l'alignant sur la croix prévue, placer un ruban adhésif en polyimide (1-KLEBEBAND) de 10 cm de long sur l'échantillon, par dessus l'aide à l'installation en polymère fluoré et sans toucher le capteur (Fig. 2.9) FS62PSS, FS63LTS A05320_02_F00_00 HBM: public...
  • Page 11 Installation du capteur Fig. 2.9 Alignement et mise en place du FS62PSS L'étape qui suit n'est pas obligatoire, mais elle est conseillée pour éviter toute fuite de colle. Appliquer un autre ruban adhésif en polyimide (1-KLEBEBAND) de 10 cm de long de l'autre côté du capteur, à quelques millimètres du capteur en l'alignant sur son côté...

  • Page 12: Collage De L'extensomètre Avec De La Colle Rapide Z70

    Préparer la colle Z70 et le petit morceau de film en polymère fluoré fourni avec le capteur et les placer à portée de main. Retourner le capteur FS62PSS en utilisant l'aide à l'installation en polymère fluoré comme articulation tournante pour le capteur optique tel qu'illustré sur la Fig.
  • Page 13 Installation du capteur Fig. 2.12 Collage du FS62PSS et durcissement de la colle Après le collage, retirer toute colle Z70 qui s'échappe de la surface du matériau avec un morceau de non-tissé (Fig. 2.13). Fig. 2.13 Retrait de la colle en excès...
  • Page 14 Fig. 2.14 Retrait des bandes d'adhésif Fig. 2.15 Retrait du ruban adhésif sur l'aide à l'installation en polymère fluoré Retirer ensuite avec précaution l'aide à l'installation en polymère fluoré avec une pince à épiler (Fig. 2.16). FS62PSS, FS63LTS A05320_02_F00_00 HBM: public...
  • Page 15 à l'installation en polymère fluoré à l'aide d'un morceau de non- tissé. Fig. 2.17 Installation terminée de la jauge optique Tenir également compte des données relatives aux temps de durcissement dans le manuel d'installation de la colle Z70. FS62PSS, FS63LTS A05320_02_F00_00 HBM: public...

  • Page 16: Fixation Du Capteur De Température

    X60 (numéro de commande 1-X60) (Fig. 2.19). Laisser sécher la colle X60 pendant au moins 10 minutes. FS62PSS, FS63LTS A05320_02_F00_00 HBM: public...
  • Page 17 Le câble capteur doit être posé en s'assurant que les câbles ne pendent pas et que les courbures restent dans les limites spécifiées pour le câble utilisé. En présence de protections d'épissure, s'assurer que l'épissure est également bien fixée. Fig. 2.20 Pose du câble à tresse. FS62PSS, FS63LTS A05320_02_F00_00 HBM: public...

  • Page 18: Protection Des Capteurs

    Protection des capteurs Le FS62PSS et le FS63LTS sont des capteurs conçus pour des applications en laboratoire. Ils peuvent néanmoins être utilisés dans d'autres environ­ nements s'ils sont correctement protégés.
  • Page 19 Découper un morceau de la feuille de recouvrement ABM75 suffisamment grand pour couvrir toute la zone du ou des capteur(s) (un seul capteur ou plusieurs capteurs rapprochés, par ex. un FS62PSS et un FS63LTS pour la compensation thermique) et placer ce morceau sur le ou les capteur(s).
  • Page 20 Installation du capteur Fig. 2.23 Point de mesure entièrement recouvert FS62PSS, FS63LTS A05320_02_F00_00 HBM: public...

  • Page 21: Configuration Du Capteur

    Configuration du capteur Configuration du capteur Documentation relative aux capteurs Les capteurs HBM FiberSensing étalonnés sont fournis avec un certificat d'étalonnage. Les autres capteurs sont fournis avec une fiche de caractéristiques contenant des informations importantes pour la configuration du capteur.

  • Page 22: Contrainte

    + k @ e ) (TCS ) CTE) @ (T * T ) @ 10 charge Fig. 3.2 Variation de la longueur d'ondes d'un réseau de Bragg due à la contrainte et aux effets de la température FS62PSS, FS63LTS A05320_02_F00_00 HBM: public...
  • Page 23 S λ est la longueur d'ondes de Bragg mesurée de l'extensomètre en nm S λ est la longueur d'ondes de Bragg de l'extensomètre à l'instant de référence en nm S k est le facteur d'intensité de contrainte k de l'extensomètre (sans dimen­ sion) FS62PSS, FS63LTS A05320_02_F00_00 HBM: public...
  • Page 24 (μm/m)/ºC S T est la température mesurée par le capteur de température utilisé en ºC est la température mesurée par le capteur de température à l'instant de référence en ºC FS62PSS, FS63LTS A05320_02_F00_00 HBM: public...
  • Page 25 S Un extensomètre installé sur une zone sans contrainte du même matériau S Un extensomètre installé sur un matériau sans contrainte présentant un coefficient de dilatation thermique connu Le calcul de la contrainte peut ensuite être réalisé à l'aide de l'équation de la Fig. 3.6. FS62PSS, FS63LTS A05320_02_F00_00 HBM: public...
  • Page 26 Pour un extenso­ mètre fixé à un matériau particulier, le TCF peut être calculé comme illustré sur la Fig. 3.7. TCF + (5, 7 ) k @ CTE Fig. 3.7 Calcul du facteur de compensation thermique FS62PSS, FS63LTS A05320_02_F00_00 HBM: public...
  • Page 27 "erreur" de mesure car la distance entre le point de mesure / l'alignement et l'axe neutre est différente de la distance entre la surface d'installation et l'axe neutre. Fig. 3.9 Contrainte en présence uniquement d'une déformation axiale FS62PSS, FS63LTS A05320_02_F00_00 HBM: public...
  • Page 28 Fig. 3.11) sur l'extensomètre sur patch FS62PSS. Fig. 3.12 Distance entre le réseau de Bragg et la surface de montage sur le FS62PSS Toutefois, comme la distance par rapport à l'axe neutre (h ) est connue, la contrainte mesurée par le capteur peut être corrigée en contrainte sur la surface à...
  • Page 29 S k est le facteur d'intensité de contrainte k de l'extensomètre (sans dimension) est la distance entre la surface de mesure et l'axe neutre en mm est la distance entre la surface de mesure et le réseau de Bragg en mm (0,25 mm pour le FS62PSS) FS62PSS, FS63LTS A05320_02_F00_00 HBM: public...
  • Page 30 HBM Test and Measurement Tel. +49 6151 803-0 Fax +49 6151 803-9100 info@hbm.com measure and predict with confidence...
