RÉGLAGE DU DOSSIER PNEUMATIQUE
Outils requis :
• Clé de 1/2 po
• Clé hexagonale de 5/32 po
• Loctite
• Clé hexagonale de 3/32 po
Procédure :
1.
Pour faciliter l'accès, déplacer le dossier à 75 degrés.
Remarque : Avant de poursuivre le réglage du dossier (consulter la Figure 54), veiller à ce que le cylindre (A)
soit complètement enfilé dans la fourche (B) afin qu'aucun filet n'apparaisse sur l'axe du cylindre. Si des filets
apparaissent, utiliser une clé hexagonale de 3/32 po pour retirer la vis de réglage (C) du centre de la fourche
et retirer la pince courbée et la goupille (D et E) qui retiennent le fond du cylindre pneumatique. Enfiler l'axe du
cylindre (A) complètement sur la fourche (B). Replacer la pince courbée et la goupille (D et E) de même que la
vis de réglage (C) en utilisant la graisse Loctite.
D
E

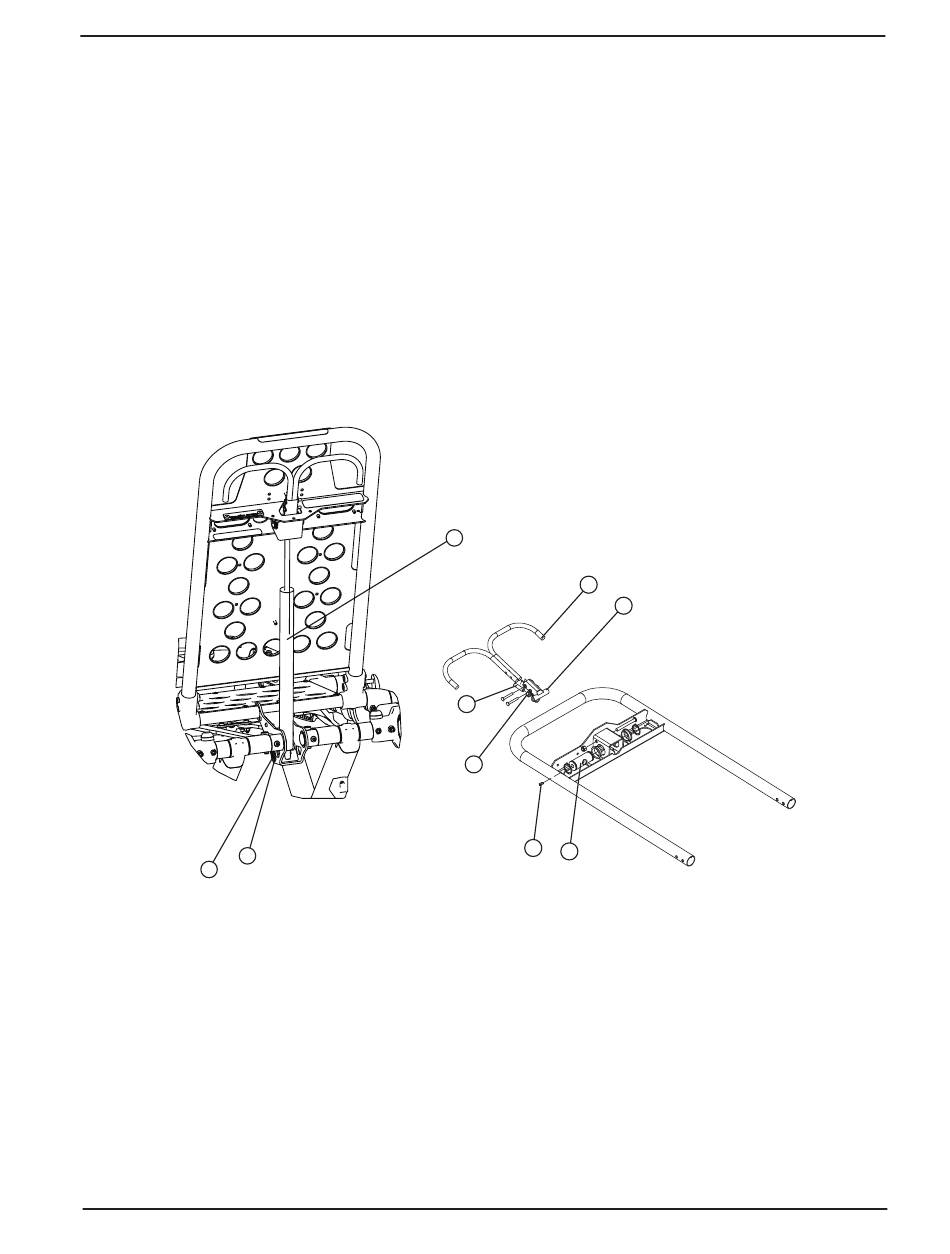

Figure 54 - Cylindre pneumatique et croisillon du dispositif Fowler
2.
À l'aide d'une clé 1/2 po, desserrer l'écrou hexagonal (F) du pivot de dossier (J) tout en maintenant la vis de
réglage (H) dans le pivot.
3.
À l'aide d'une clé hexagonale de 5/32 po, tourner la vis de réglage (H) jusqu'à ce qu'il n'y ait plus aucun jeu entre
la poignée de dégagement du dossier (K) et le bouton de dégagement du cylindre pneumatique.
4.
Veiller à ce que le dossier puisse basculer de la position à plat à une position d'au moins 75 degrés. Si ce n'est pas
le cas, tourner la vis de réglage (H) d'un demi-tour dans le sens horaire. Répéter jusqu'à ce qu'un déplacement
d'au moins 75 degrés soit obtenu.
5.
Abaisser le dossier à un angle de 5 à 10 degrés et dégager la poignée. Appliquer environ 22,6 kg (50 lb) de
pression vers le bas à l'extrémité du dossier. S'il dérive, tourner la vis de réglage (H) dans le sens antihoraire.
Répéter jusqu'à ce que le dossier ne dérive plus.
6.
À l'aide d'une clé 1/2 po, serrer l'écrou hexagonal (F) du pivot de dossier tout en maintenant la vis de réglage (H)
dans le pivot.
