Levelflex FMP51, FMP52, FMP54
R
ø4 (0.16)
Endress+Hauser

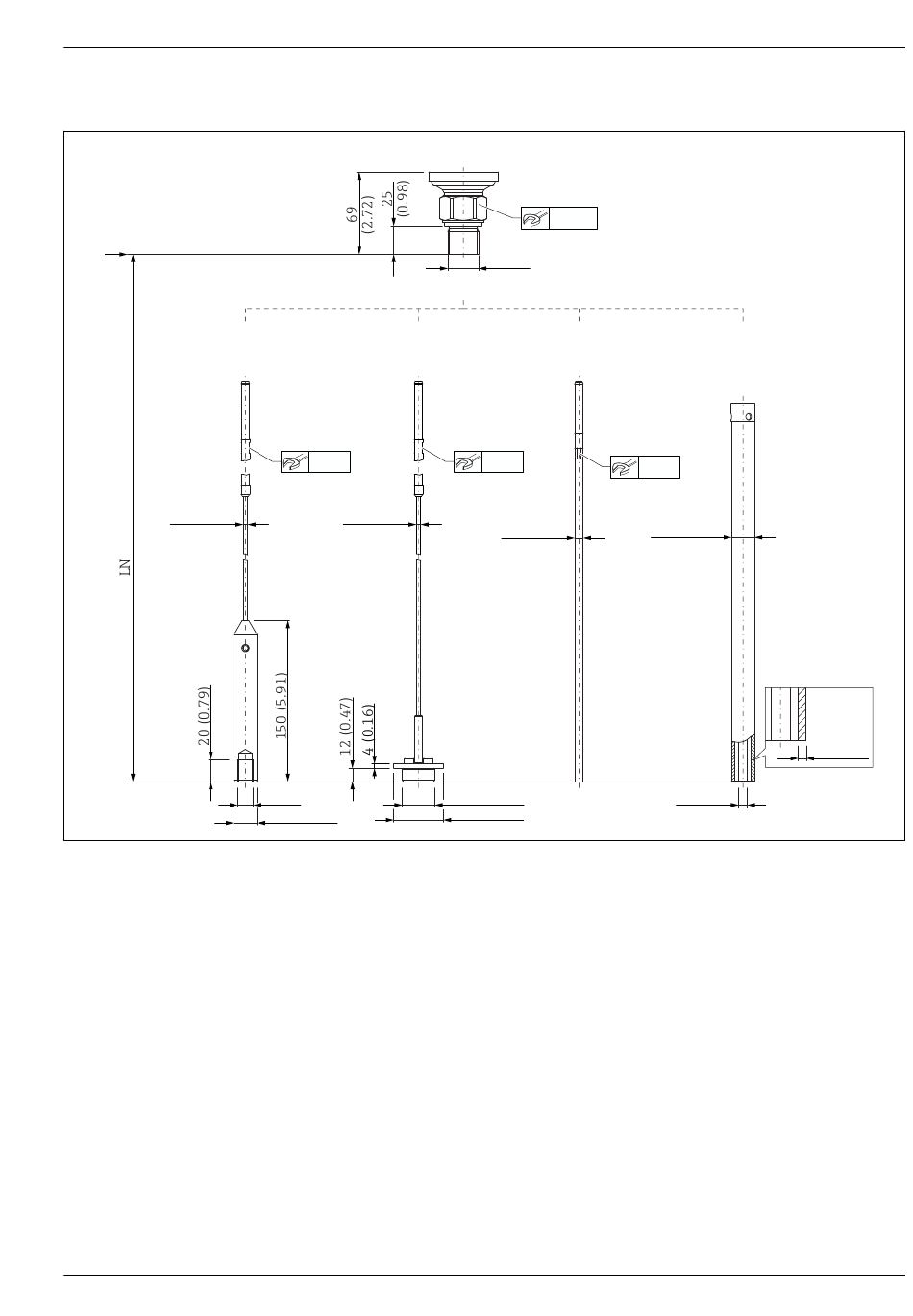

FMP51 : dimensions du raccord process (G¾,NPT¾) et de la sonde
E F
7 mm
ø4 (0.16)
M14
ø22 (0.87)
 46 FMP51 : Raccord process / sonde. Unité de mesure mm (in)
B Filetage ISO228 G3/4 ou ANSI MNPT3/4 (caractéristique 100)
E Sonde à câble 4 mm ou 1/6" (caractéristique 060)
F Sonde à câble 4 mm ou 1/6" ; disque de centrage en option (caractéristiques 060 et 610)
G Sonde à tige 8 mm ou 1/3" (caractéristique 060)
H Sonde coaxiale (caractéristique 060) ; avec évent Ø env. 6 mm (0,24 in)
LN Longueur sonde
R Point de référence de la mesure
B
36 mm
G¾
NPT¾
G
7 mm
ø8 (0.31)
ø29.5 (1.16)
ø75 (2.95)
H
7 mm
ø22 (0.87)
8 (0.31)
2 (0.08)
