vacon • 18
3.2 Principe de la fonction Arrêt sécurisé 1 (SS1)
La fonction de sécurité Arrêt sécurisé 1 (SS1) initialise la décélération du moteur et initialise la
fonction STO après une temporisation (définie par l'utilisateur).
Fréquence
factuel

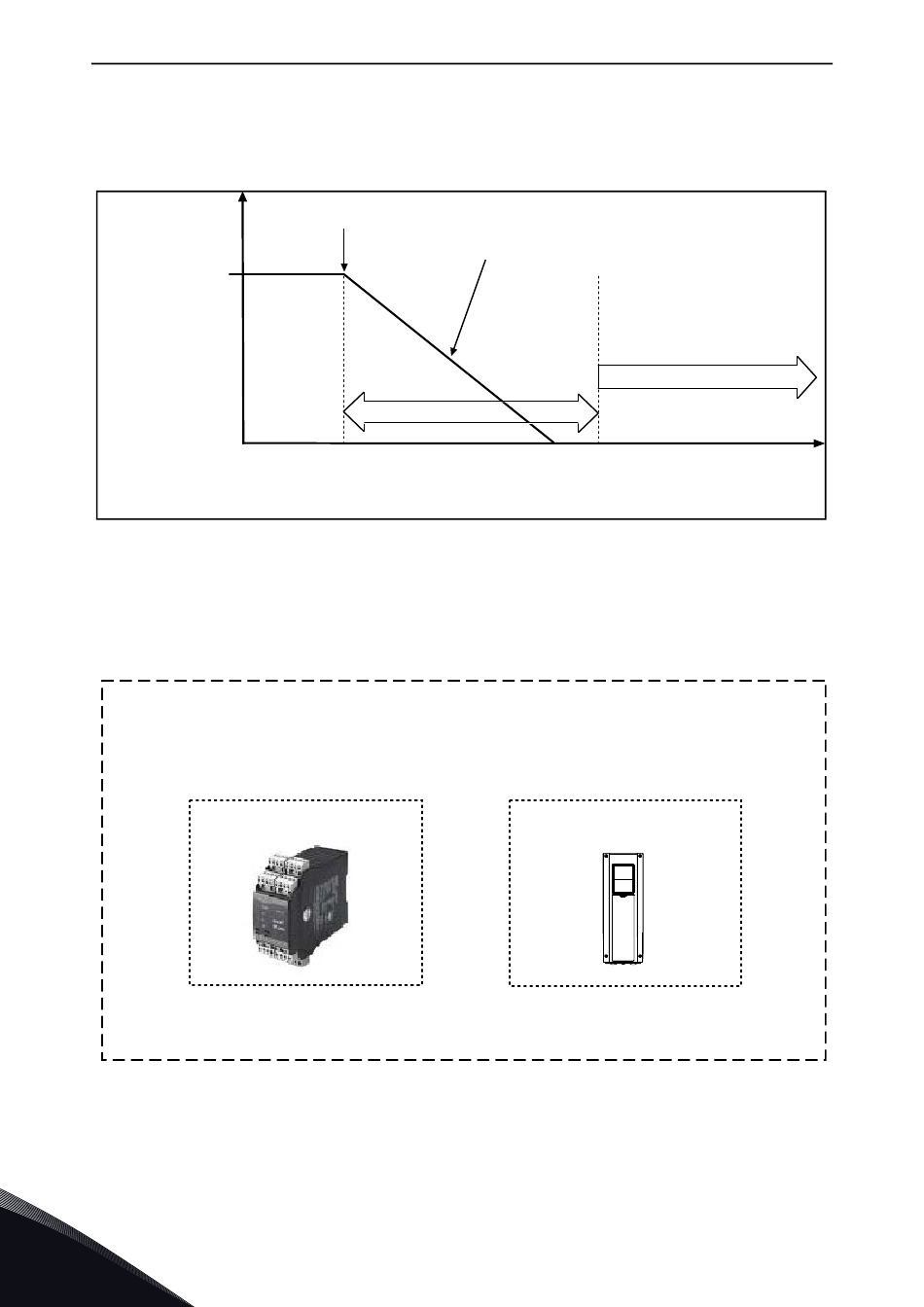

Figure 3. Principe de la fonction Safe Stop 1 (EN 61800-5-2, SS1 type c)
La fonction de sécurité Safe Stop 1 (SS1) se compose de deux sous-systèmes de sécurité connexes,
d'un relais de sécurité temporisé externe et de la fonction de sécurité STO. Lorsqu'ils sont associés,
ces deux sous-systèmes constituent la fonction de sécurité Safe Stop 1, comme l'indique la Figure 4.
Safe Stop 1 (SS1)
Relais de sécurité avec temporisation
Relais de sécurité
3
Arrêt
Temporisation
0
du sous-système
Figure 4. Fonction de sécurité Safe Stop 1 (SS1)
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
FONCTIONS DE SÉCURITÉ STO ET SS1
Décélération
du moteur
Safe Torque Off (STO)
Safe Torque Off (STO) du Vacon NX
Sous-système
+
Heure
11054_fr.emf
STO
11055_fr.emf
