vacon • 38
4.1
Caractéristiques techniques
+24V+
SD1
+24V-
+24V+
SD2
+24V-
Relais programmable
« NO/NC »
Relais programmable
« NO »
4.1.1
Description fonctionnelle
Le circuit de supervision de thermistance de la carte OPT-AF a pour objet d'assurer de manière
fiable la désactivation de la modulation de convertisseur en cas de surtempérature au niveau de
la thermistance ou des thermistances du moteur.
En désactivant la modulation du convertisseur, l'alimentation en énergie du moteur est bloquée,
ce qui évite que le moteur ne surchauffe davantage.
Le circuit de supervision de la thermistance répond aux exigences de la directive ATEX en agissant
directement sur la fonction de sécurité STO du VACON
conséquent un moyen fiable et indépendant du logiciel et des paramètres de bloquer l'alimentation
en énergie du moteur.
4
Entrée thermistance
Entrées STO deux
Entrée thermistance :
canaux indépendants
Thermistance active > 4 000 ohm.
Une fois activé, le défaut peut
être réarmé si la résistance est
< 2 000 ohms.

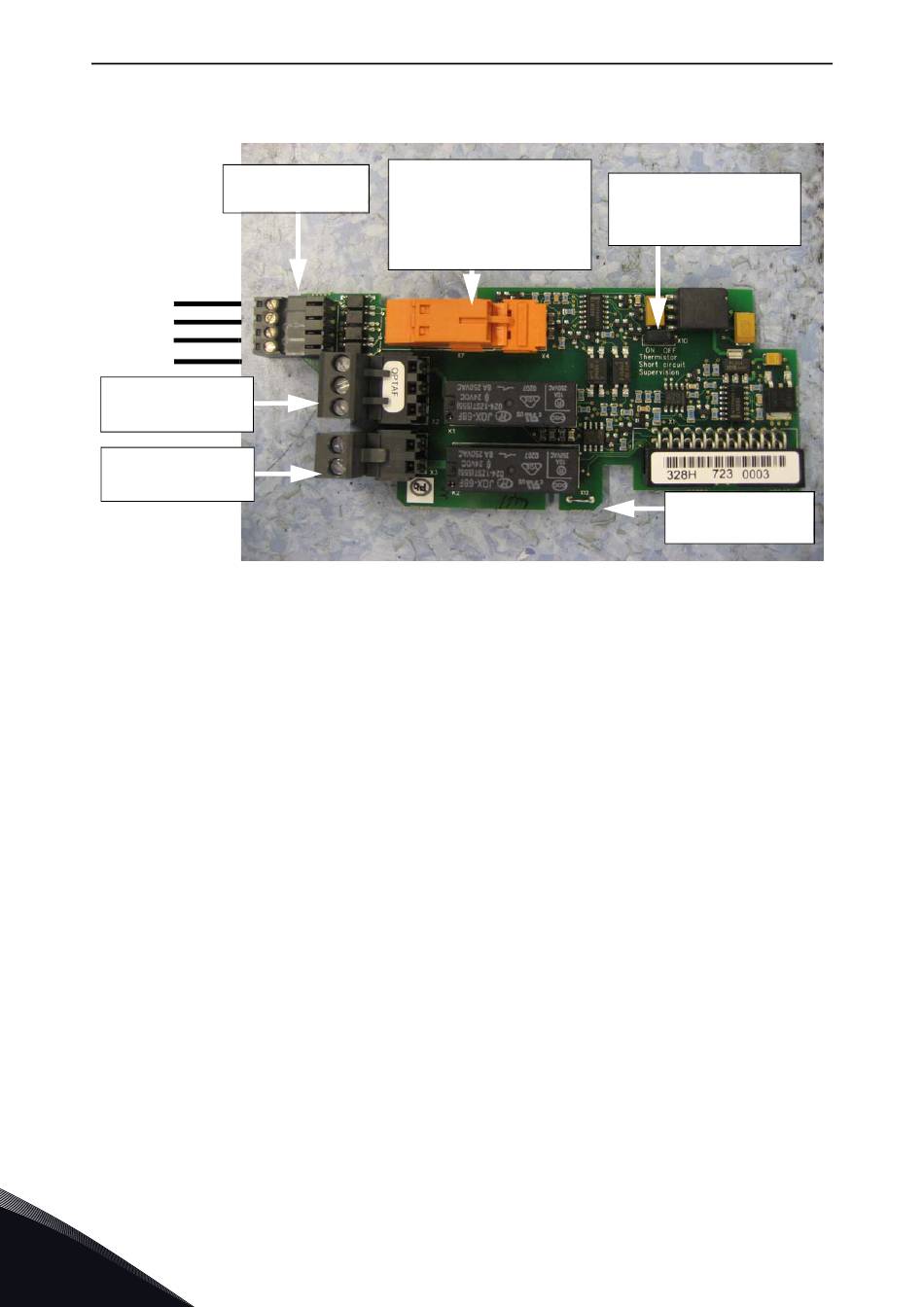

Figure 17. La disposition de la carte OPT-AF
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
FONCTION DE THERMISTANCE (ATEX)
Cavalier X10 pour la sélection
de la supervision des courts-
circuits de thermistance
®
NXP (voir la Figure 16) et en fournissant par
Fil de cavalier X12
Voir Chapitre 4.2.4.
11052.emf
