FONCTIONS DE SÉCURITÉ STO ET SS1
3.1
Principe Safe Torque Off (STO)
La fonction de sécurité STO de la carte OPT-AF permet de désactiver la sortie du convertisseur
de manière à ce que ce dernier ne génère pas de couple dans l'arbre moteur. Pour STO, la carte
OPT-AF possède deux entrées distinctes, isolées galvaniquement, SD1 et SD2.
REMARQUE ! Les entrées SD1 et SD2 sont normalement fermées pour que le convertisseur soit
en état activé.
La fonction de sécurité STO est obtenue en désactivant la modulation du convertisseur. La modulation
du convertisseur est désactivée via 2 canaux indépendants contrôlés par SD1 et SD2, si bien qu'un
défaut un seul composant de sécurité n'entraînera pas la perte de la fonction de sécurité. L'inhibition est
obtenue en supprimant la commande de gâchette du module de puissance. Les signaux de la commande
de gâchettes contrôle les transistors IGBT. Lorsque les signaux de commande de gâchette sont
désactivés, le convertisseur ne génère pas de couple dans l'arbre moteur. Voir Figure 2.
Si l'une des entrées STO n'est pas connectée à un signal+24 V, le convertisseur ne passe pas à l'état
MARCHE.
+
SD1+
SD2+

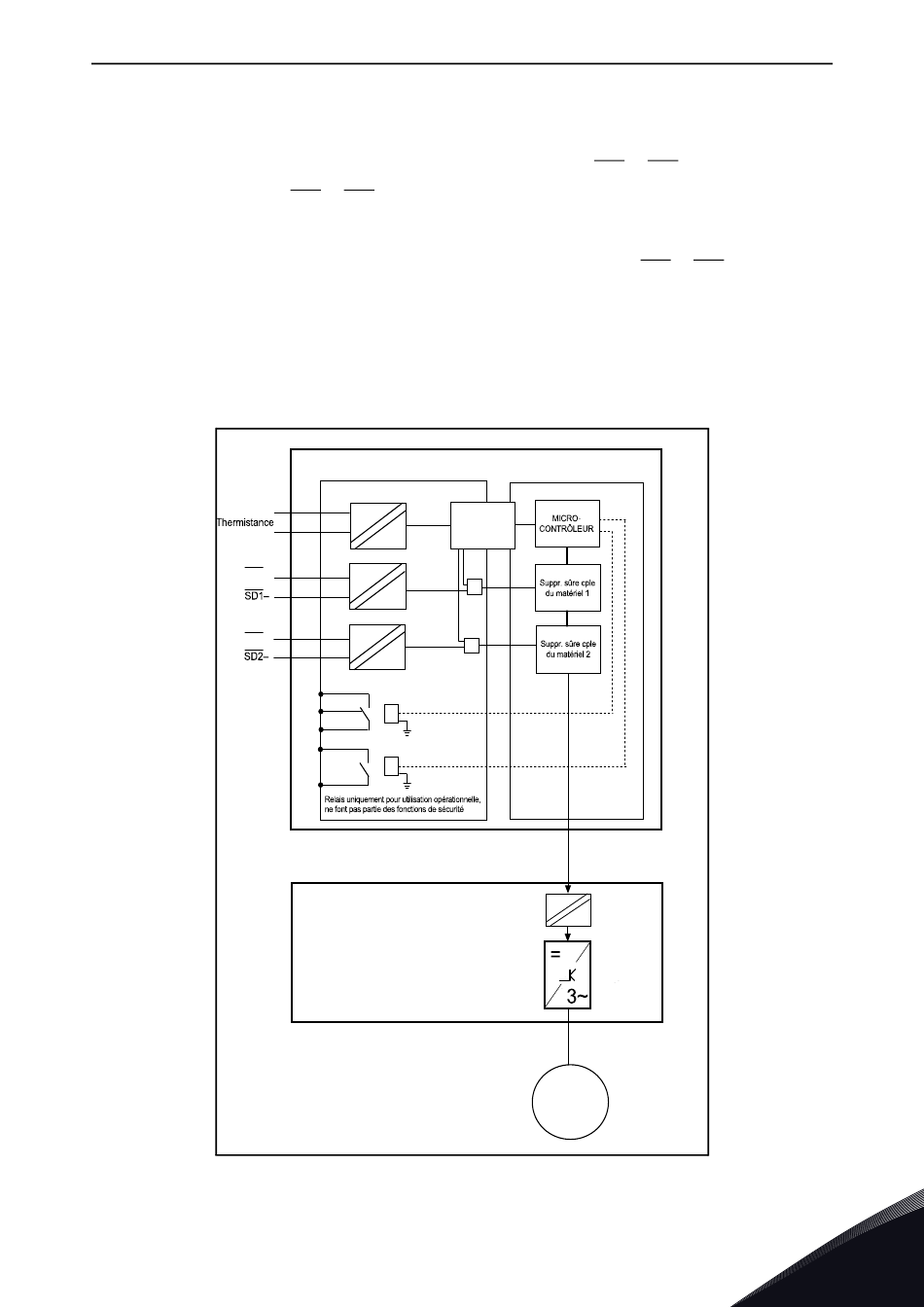

Figure 2. Principe de la fonction de sécurité STO dans le convertisseur de fréquence
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
MODULE COMMANDE NXP
Carte OPT-AF, emplacement B
–
RO1/3
RO1/1
RO1/2
RO2/3
RO2/2
MODULE DE PUISSANCE
®
VACON
NXP avec la carte OPT-AF
Carte de commande
Fonction
de sécurité
Atex
Régulation PWM
M
vacon • 17
11053_fr.emf
