Configuration -Suite
Modification de la régulation de fonction d'aspiration
1. Appel du menu de configuration
2. Choix du groupe d'aspiration
3. Régler les valeurs de référence
Appuyez sur le bouton + pour
passer à la page suivante.
4. Régler les valeurs de la régula-
tion de capacité
Appuyez sur le bouton + pour
passer à la page suivante.
52

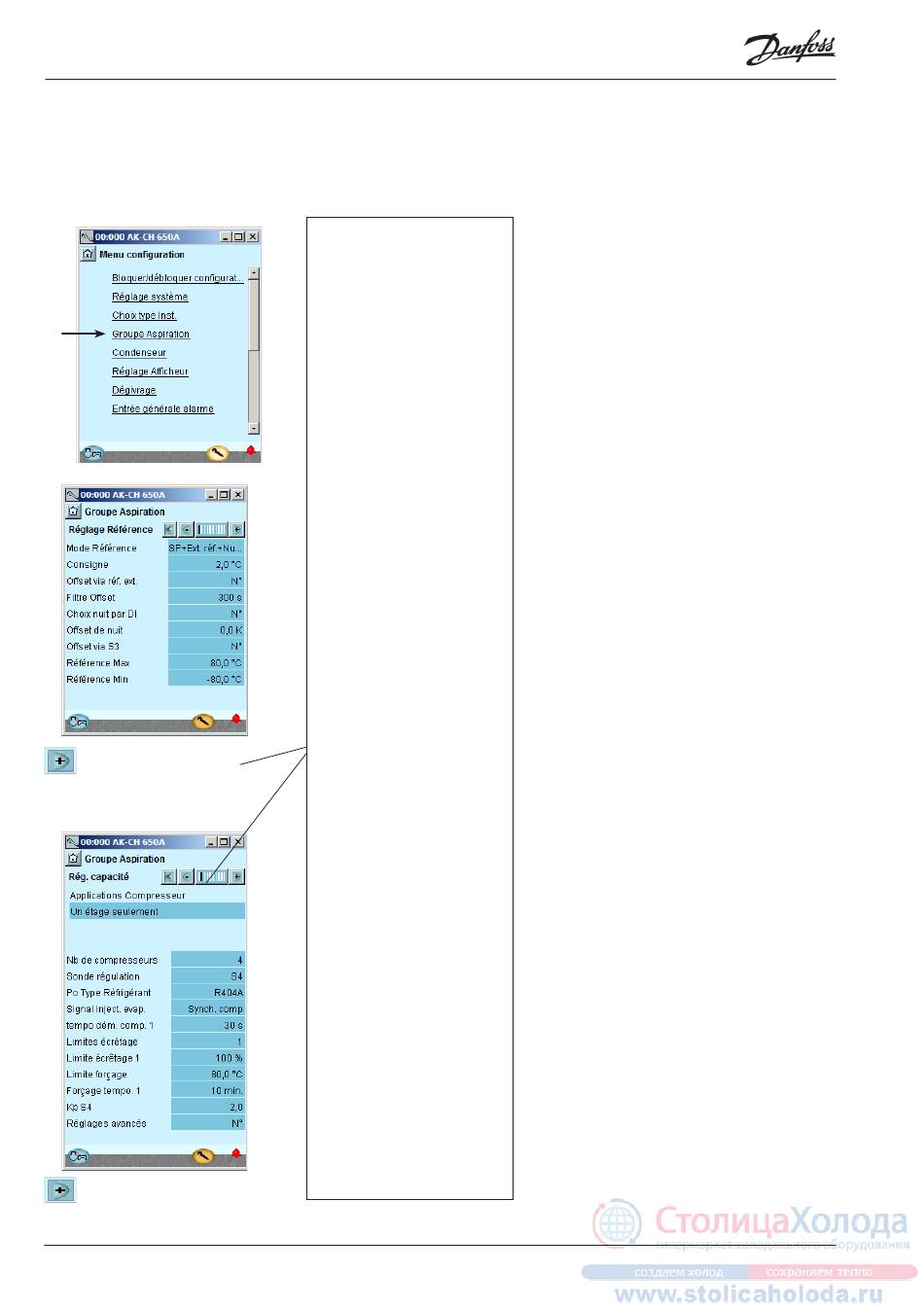

Le menu de configuration du Service
Tool se modifie alors. Il montre les
réglages possibles pour le type d'ins-
tallation choisi.
Réglages de notre exemple :
- Set point (consigne)= 2°C
Les réglages sont illustrés ici.
Il y a plusieurs pages sous-jacentes.
En l'occurrence, la barre noire indique
à quelle page on se trouve.
Pour passer d'une page à l'autre, il
convient d'utiliser les boutons + et -.
Réglages de notre exemple :
- 4 compresseurs
- S4 comme signal au régulateur
- Réfrigérant = R404A
Les réglages sont illustrés ici.
Régulation de capacité RS8GK204 © Danfoss 02-2013
Pour davantage d'informations sur les diverses possibilités
de réglage, voir ci-dessous.
Les chiffres font référence aux chiffres et aux illustrations de
la colonne de gauche.
3 - Mode reference
Décalage de la pression d'aspiration avec signaux externes.
0: Référence = point de réglage + Offset de nuit + offset à
partir du signal externe 0-10 V.
1: Référence = point de réglage + offset à partir d'une
optimisation P0 + offset de nuit
Réglage ( -80 á +30°C)
Point de réglage pour la pression d'aspiration souhaitée
en °C.
Offset via réf ext.
Réglage si un signal externe 0-10 V doit être utilisé.
Offset à entrée max (-100 à +100 °C)
Valeur de décalage en cas de signal max. (10 V).
Offset à entrée min (-100 à +100 °C)
Valeur de décalage en cas de signal min. (0 V).
Filtre offset (10 - 1800 s)
Est ici réglée la vitesse à laquelle un changement dans la
référence doit s'effectuer.
Choix nuit par DI
Sélectionnez si une entrée digitale est requise pour une
activation du régime de nuit. Le régime de nuit peut
alternativement être contrôlé par le biais d'un programme
hebdomadaire interne ou via un signal de réseau.
Offset de nuit (-25 - 25 K)
Décalage de la pression de l'évaporateur en régime de nuit
(réglé en Kelvin)
Offset via S3
Choisissez si la référence doit être décalée avec le signal
de S3.
(La fonction n'est pertinente que lorsque le capteur du
régulateur est réglé sur S4. S'il est réglé sur S3, la fonction
Offset est annulée.)
Tref S3 offset
Réglez la température S3, où il ne doit pas y avoir d'offset.
K1 S3 offset
Réglez l'ampleur du changement qui doit s'opérer au
niveau de la référence lorsque la température S3 dévie de 1
degré du réglage.
Référence Max (-50 à +80 °C)
Référence maximum de pression d'aspiration autorisée
Référence Min (-80 à +25 °C)
Référence minimum de pression d'aspiration autorisée
4 - Applications compresseur
On détermine ici l'une des combinaisons possibles.
Nb de compresseur
Réglez le nombre de compresseurs.
Réduction
Réglez le nombre de vannes de régulation de capacité.
Sonde régulation
Choisissez S3 ou S4
P0 Type Réfrigérant
Choisissez le réfrigérant.
P0 facteur réfrigérant K1, K2, K3
N'est utilisé que si le réfrigérant ne peut être choisi de la
liste (contactez Danfoss pour davantage d'informations)
Inj. liq.évaporateur 1 (2)
Si la fonction est choisie, l'injection peut être coordonnée
avec le fonctionnement du compresseur :
Aucune synchronisation
Synchronisation : le signal est activé, si un seul compres-
seur fonctionne.
Pump down
Sélectionnez l'activation ou non d'une fonction pump
down au niveau du dernier compresseur. Ceci afin d'éviter
des cycles importants aux compresseurs.
Limite Po Pump down (-80 á +30 °C)
Sélectionnez la limite pump down.
Vit.mini AKD (0.5 – 60.0 Hz)
Vitesse min. à laquelle le compresseur doit s'arrêter.
Vit dém AKD (20.0 – 60.0 Hz)
Vitesse minimum lorsque le compresseur doit s'enclencher
(doit être réglé sur une valeur supérieure à « vitesse min.
VSD »).
Vit. Max AKD (40.0 – 120.0 Hz)
Vitesse la plus élevée autorisée pour le compresseur
