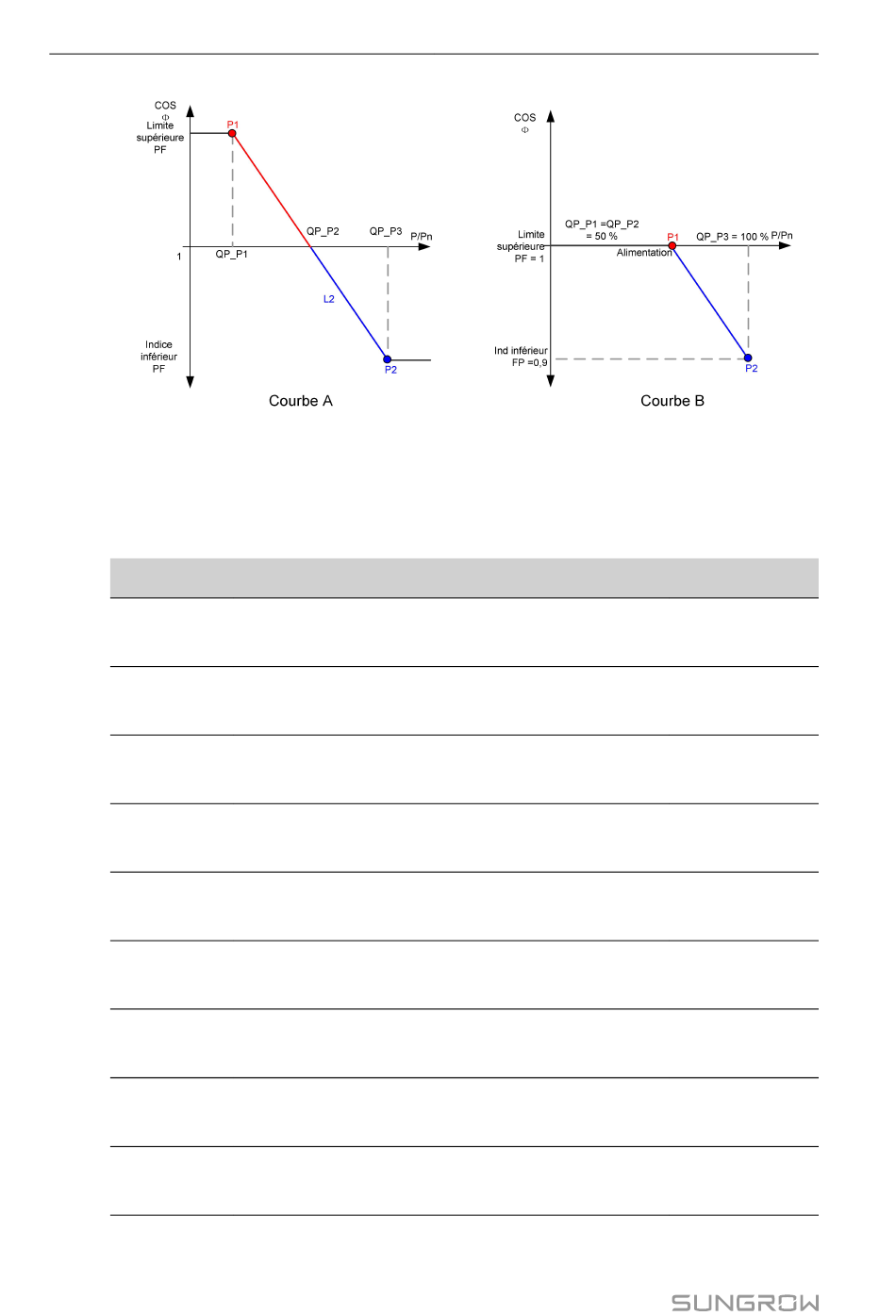

figure 7-19 Courbe de régulation de la puissance réactive en mode Q(P)
Mode « Q(U) »
La sortie d'alimentation réactive de l'onduleur varie en fonction de la tension du réseau.
Tableau 7-8 Explication des paramètres du mode « Q(U) »
Paramètre
Courbe Q(U)
Ration
d'hystérésis
QU_V1
QU_V2
QU_V3
QU_V4
QU_Q1
QU_Q2
QU_Q3
88
Explication
Sélectionnez la courbe correspondante selon les ré-
gulations locales
Ratio d'hystérésis de tension sur la courbe du mode
Q(U)
Limite de tension du réseau au point P1 sur la courbe
du mode Q(U) (en %)
Limite de tension du réseau au point P2 sur la courbe
du mode Q(U) (en %)
Limite de tension du réseau au point P3 sur la courbe
du mode Q(U) (en %)
Limite de tension du réseau au point P4 sur la courbe
du mode Q(U) (en %)
Valeur Q/Sn au point P1 sur la courbe du mode Q(U)
(en %)
Valeur Q/Sn au point P2 sur la courbe du mode Q(U)
(en %)
Valeur Q/Sn au point P3 sur la courbe du mode Q(U)
(en %)
Manuel utilisateur
Plage
A, B, C *
0,0 %–5,0 %
80,0 %–100,0 %
80,0 %–100,0 %
100,0 %–120,0
%
100,0 %–120,0
%
-60,0 % à 0,0 %
-60,0 % à 60,0
%
-60,0 % à 60 %
