5 Branchement électrique
5.10 Connexion RS485
5.10.1 Système de communication RS485
La connexion RS485 (A1, B1) peut établir la communication entre l'onduleur et l'appareil ex-
terne, ainsi que la communication entre deux onduleurs en parallèle.
En présence de plusieurs onduleurs, tous les onduleurs peuvent être branchés en série en
utilisant des câbles RS485.
Le nombre maximum d'onduleurs pouvant être connectés au même point de
connexion est de 5.
Le câbles de communication RS485 doivent être des câbles blindés à paire
torsadée ou des câbles Ethernet blindés à paire torsadée.
La longueur d'un câble RS485 entre deux appareils doit être inférieure à 10 m.
La communication RS485 ne peut pas être utilisée simultanément avec le port
COM1 pour WiNet-S.
Reportez-vous au manuel de l'enregistreur pour la connexion de communica-
tion au compteur.
5.10.2 Assemblage du connecteur COM
Étape 1Dévissez l'écrou orientable du connecteur.
Étape 2Sortez le bornier.
48

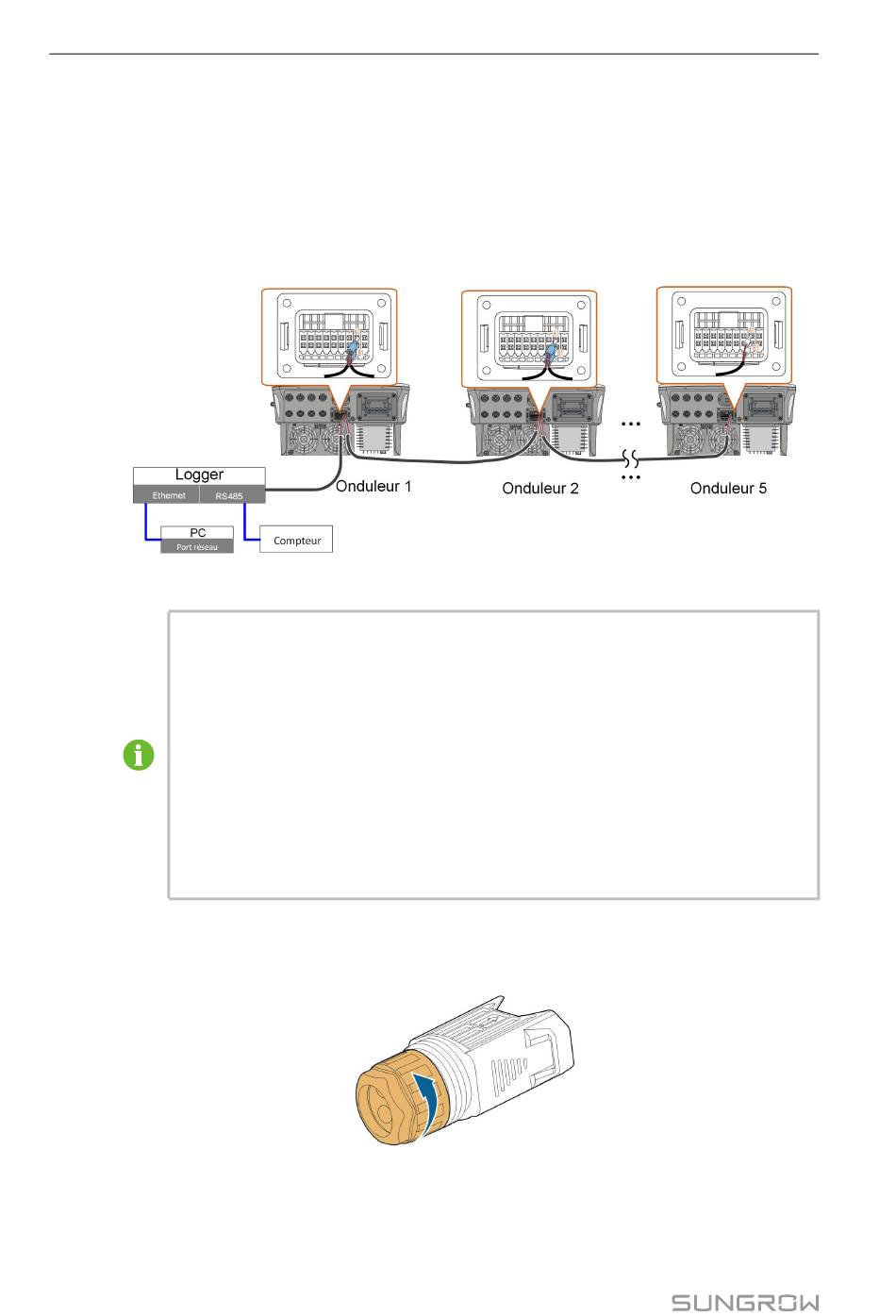

figure 5-6 Branchement de plusieurs onduleurs
