Étape 4Connectez le fil PE à la terre et les lignes de phase à la ligne « N » au circuit du disjoncteur
AC. Connectez ensuite le disjoncteur AC au tableau électrique.
Étape 5Assurez-vous que tous les fils sont correctement positionnés en utilisant l'outil et le couple
approprié, ou en faisant légèrement glisser les câbles.
- - Fin
5.5.4 Assemblage du connecteur CA (≥ 15 kW)
Le bornier AC se trouve sur le côté inférieur de l'onduleur. Le branchement CA s'effectue au
niveau du connecteur à quatre fils du réseau électrique triphasé et au niveau de la mise à la
terre de protection (L1, L2, L3, N et PE).

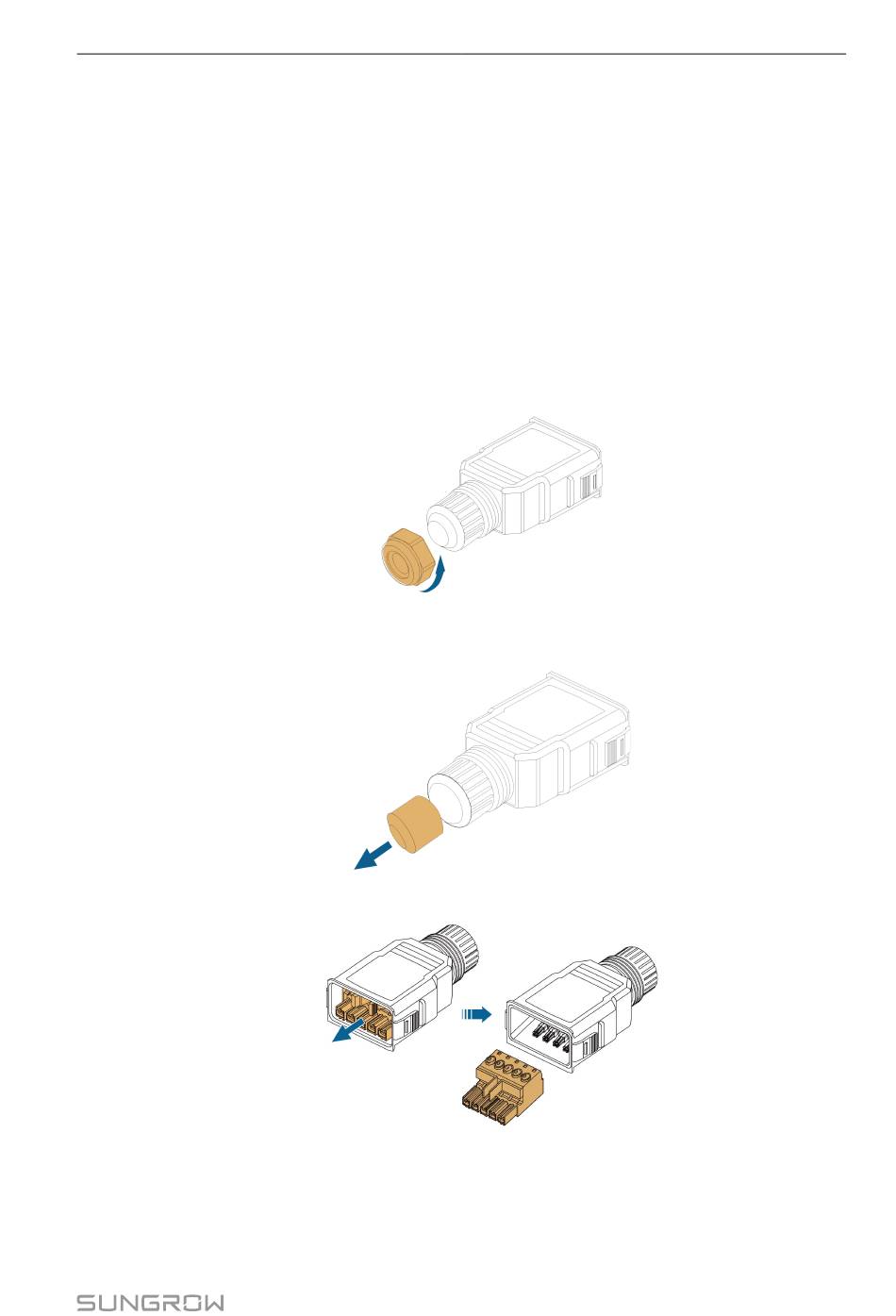

Étape 1Dévissez l'écrou orientable du connecteur AC.
Étape 2(Facultatif) Retirez la borne étanche intérieure si le diamètre du câble est compris entre 19
mm et 25 mm. Sinon sautez cette étape.
Étape 3Sortez la borne à vis du boîtier.
Étape 4Faites passer le câble CA dans l'écrou orientable, la borne étanche et le boîtier sur toute la
longueur nécessaire.
