5 Branchement électrique
5.5.3 Installation du connecteur AC (< 15 kW)
Des tensions élevées sont présentes à l'intérieur de l'onduleur !
Assurez-vous que tous les câbles ne sont pas sous tension avant d'effectuer un
branchement électrique.
Ne connectez pas le disjoncteur AC avant d'avoir terminé les raccordements élec-
triques de l'onduleur.

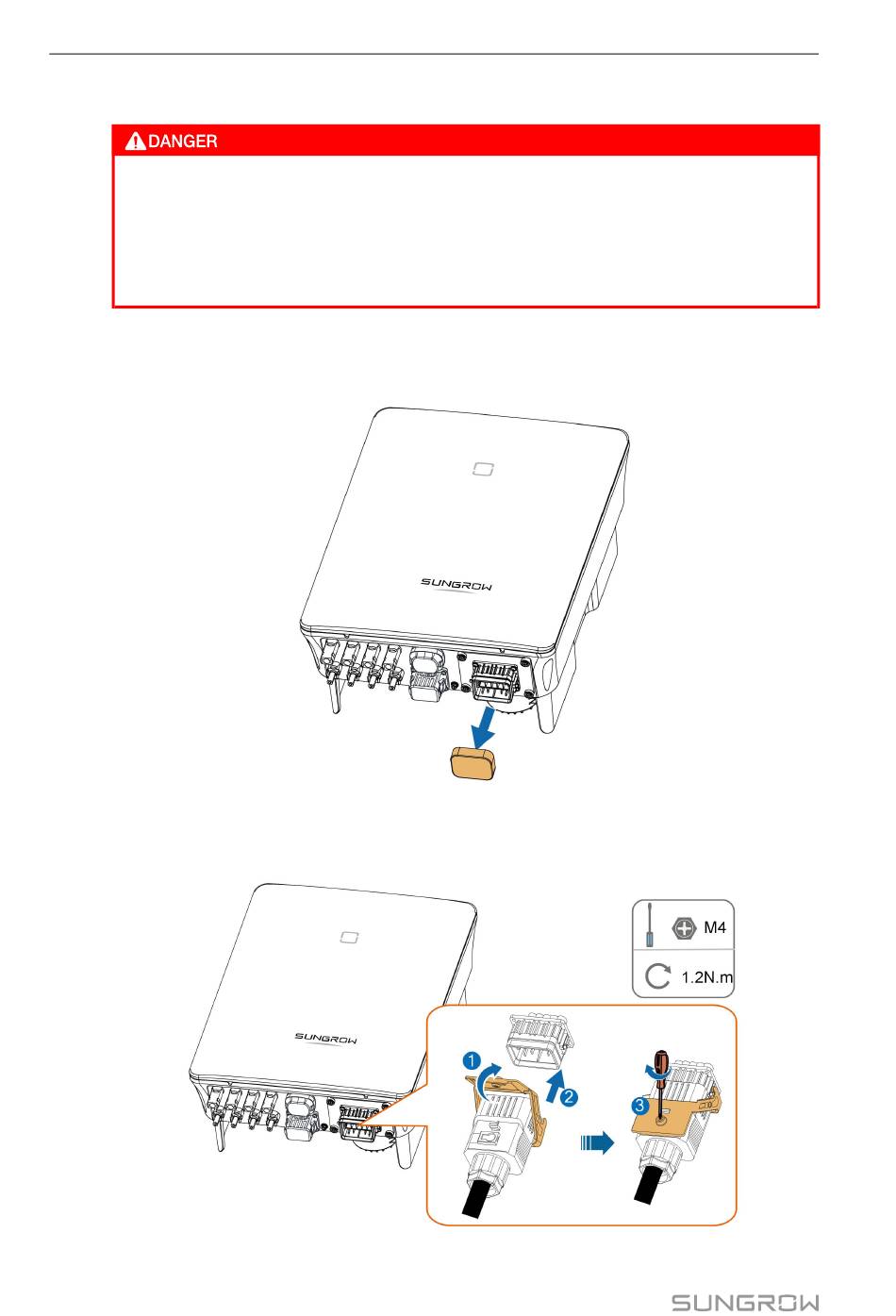

Étape 1Déconnectez le disjoncteur CA et sécurisez-le afin de prévenir toute reconnexion.
Étape 2Retirez le couvercle étanche de la borne AC.
Étape 3Soulevez le bloc de verrouillage vers le haut et insérez le connecteur AC dans la borne AC
sur le côté inférieur de l'onduleur. Appuyez ensuite sur le bloc de verrouillage et fixez-le avec
la vis.
