4 Mechanikus rögzítés

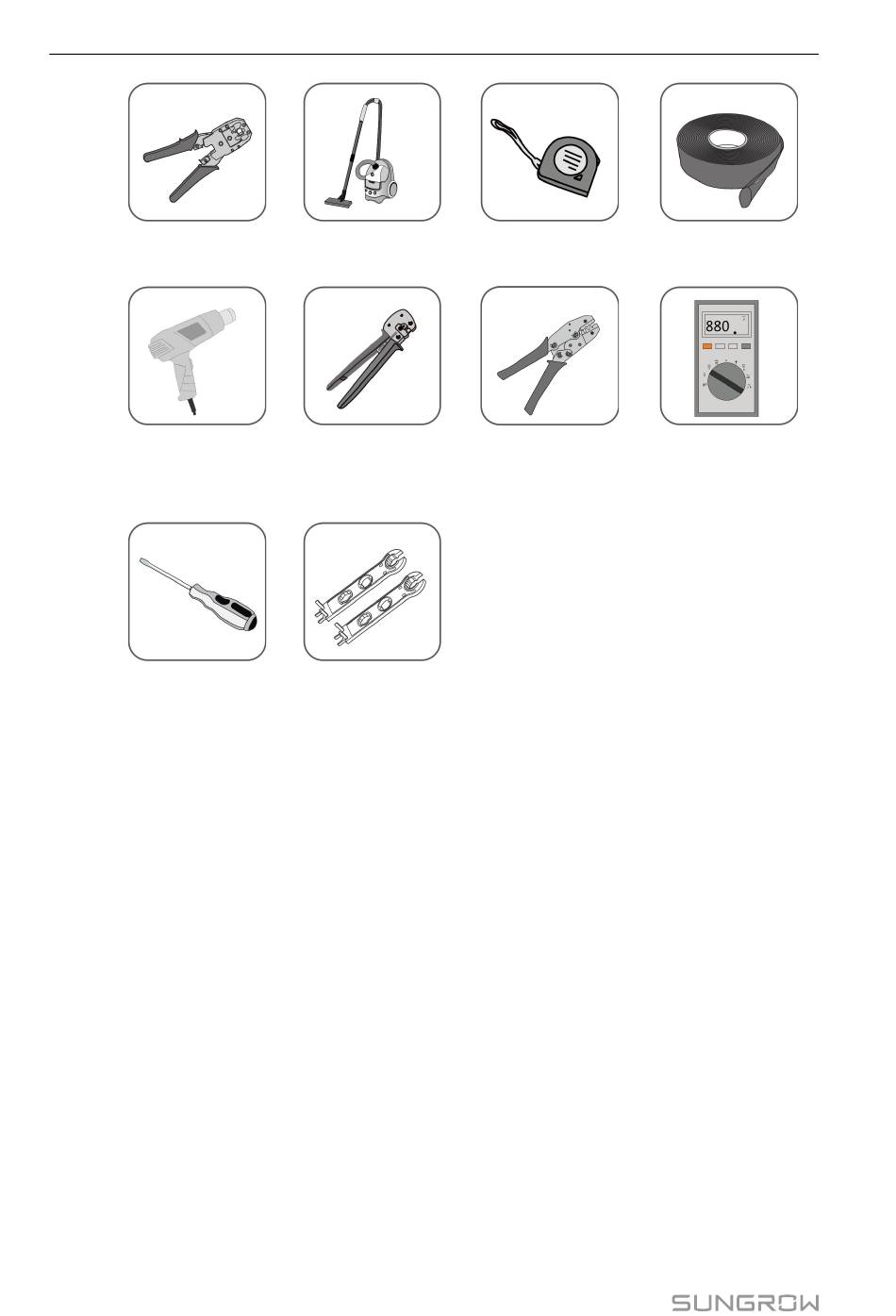

Outil de sertissage
RJ45
Pistolet thermique
Tournevis plat (M2)
4.4
Déplacement de l'onduleur
Avant de procéder à l'installation de l'onduleur, retirez-le de son emballage et déplacez-le
sur le site d'installation. Suivez toujours les instructions lors du déplacement de l'onduleur :
•
Soyez toujours conscient du poids de l'onduleur.
•
Soulevez l'onduleur en saisissant les poignées situées des deux côtés de l'onduleur.
•
Une ou deux personnes sont nécessaires pour déplacer l'onduleur, vous pouvez égale-
ment utiliser un outil de manutention approprié.
•
Ne relâchez pas l'équipement tant qu'il n'a pas été solidement fixé.
4.5
Installation de l'onduleur
L'onduleur peut être installé sur un mur à l'aide du support de fixation mural et des kits de
chevilles à expansion.
Le jeu de chevilles à expansion présenté ci-dessous est recommandé pour l'installation.
18
Aspirateur
Outil de sertissage
de la borne MC4 (4
mm
2
–6 mm
2
)
Clé pour borne MC4
Mètre
Outil de sertissage
du tube de la borne
(0,5 mm
2
–1,0 mm
2
)
Manuel utilisateur
Gaine
thermorétractable
Multimètre (≥ 1100
Vdc)
