Manuel utilisateur
Couleur des voyants
LED
Rouge
Gris

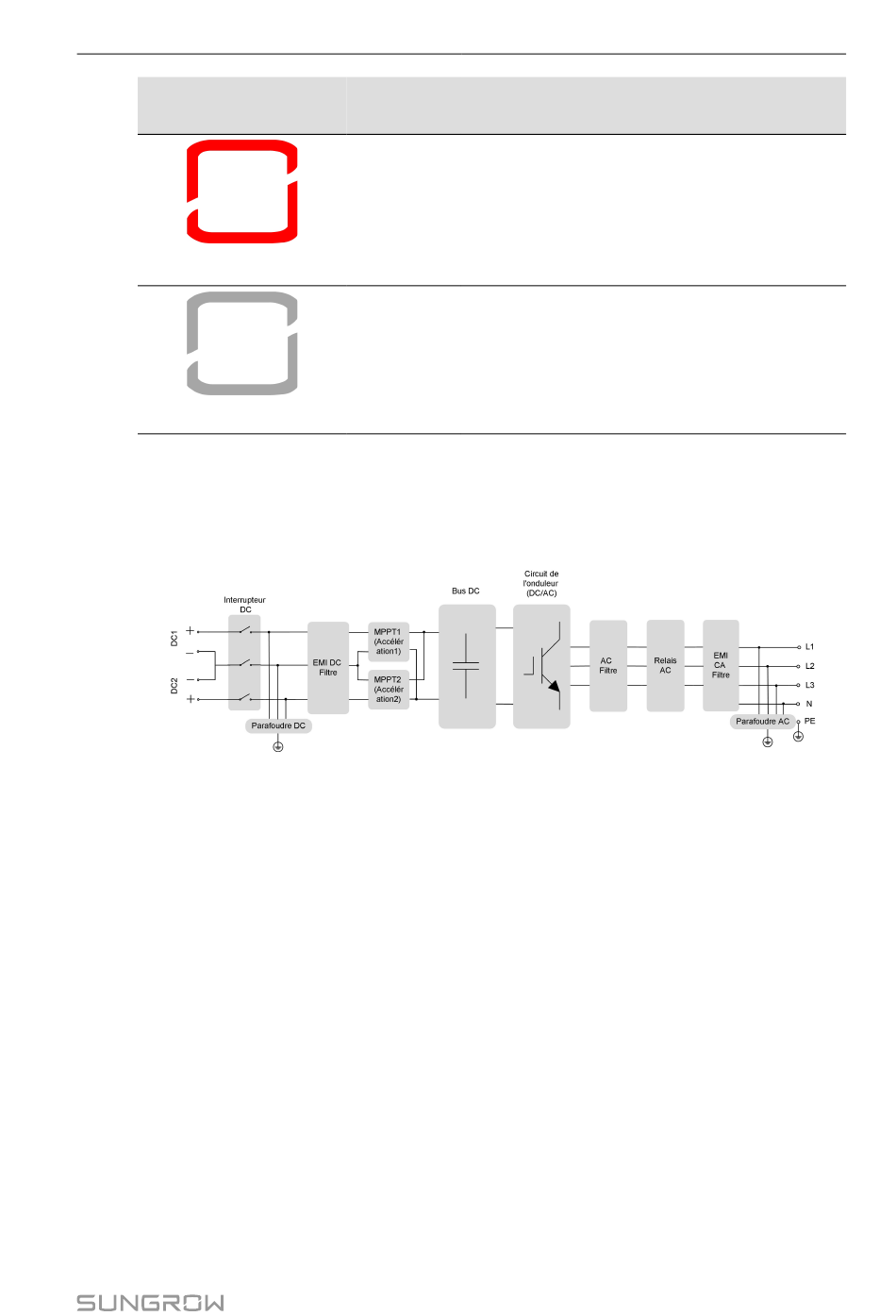

2.5 Schéma du circuit
La figure suivante présente le circuit principal de l'onduleur.
• L'interrupteur DC est utilisé pour déconnecter le courant DC en toute sécurité.
• Le MPPT est utilisé sur l'entrée DC, il permet de garantir la puissance maximale du géné-
rateur photovoltaïque dans différentes conditions d'entrée PV.
• Le circuit de l'onduleur convertit le courant continu en courant alternatif et alimente le ré-
seau de distribution électrique en courant alternatif par l'intermédiaire de la borne AC.
• Le circuit de protection garantit le fonctionnement en toute sécurité de l'appareil ainsi
que la sécurité des utilisateurs.
2.6 Description des fonctions
Fonction de base
• Fonction de conversion
L'onduleur convertit le courant DC provenant de la chaîne photovoltaïque en courant AC
conforme aux exigences du réseau.
• Stockage de données
Définition
État
Un défaut système s'est produit.
Allumé
Les deux côtés AC et DC sont hors tension.
Éteint
figure 2-4 Schéma du circuit (SG5.0RT par exemple)
2 Description du produit
