4. Enlevez le dos du boîtier et percez les trous aux en-
droits indiqués à l'étape 3. Les trous de fixation sont desti-
nés à accueillir des vis à tête cylindrique bombée nº 6.
5. Utilisez des chevilles pour cloisons sèches ou d'autres
vis d'ancrage (non fournies) pour vous assurer de fixer
solidement l'interface de l'équipement.
6. Fixez la plaque arrière au mur à l'aide de vis appropriées
(non fournies).
Câblage de l'Interface de l'Équipement
Pour connecter l'Interface de l'Équipement :
1. Coupez l'alimentation allant vers l'équipement de CVC.
2. Débranchez les câbles allant vers le thermostat existant.
3. Reportez-vous aux schémas de câblage des pages 9
à 11, et branchez l'équipement de CVC à l'interface de
l'équipement.
4. Ne rallumez pas le courant avant d'avoir terminé
l'installation et le raccordement du thermostat intelligent.
(Reportez-vous aux instructions des pages 12 à 14)
5. N'installez pas encore le panneau frontal de
l'interface de l'équipement.
9
Installation Du Thermostat Intelligent
Trous de fixation indiqués d'une seule couleur.

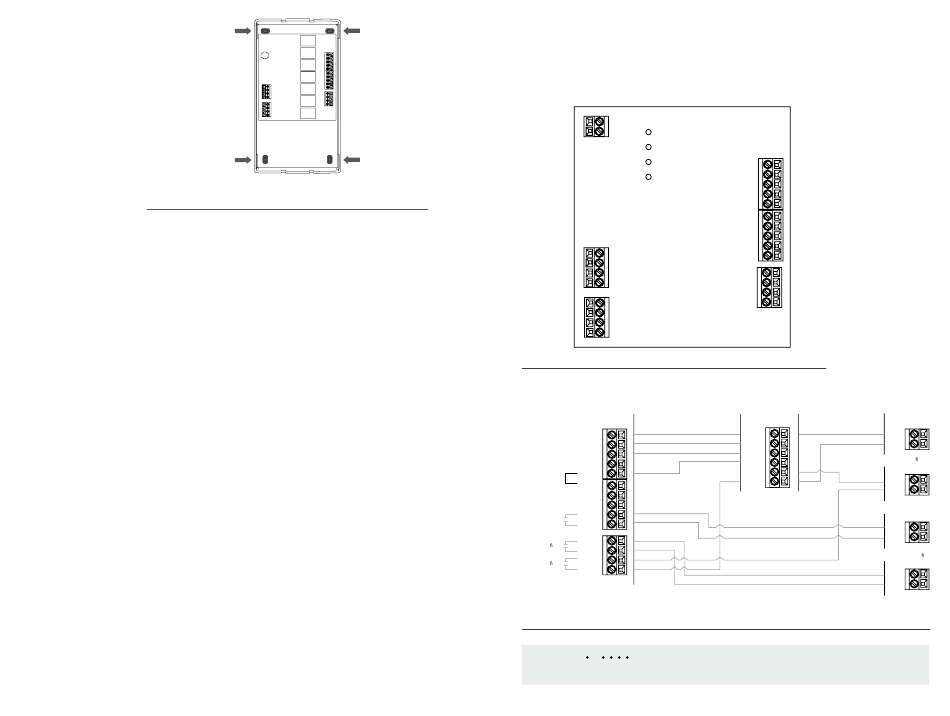

Schémas de câblage
Voici les étiquettes figurant sur les bornes de l'interface
de l'équipement
Veuillez noter qu'une bretelle a été installée en usine
entre R/H et R/C.
24 Vac
Power
System
Line
Communications
IN2-
IN2+
IN1-
IN1+
D-
D+
GND
+12V
Equipment Interface
Y
W O/B
G
W2 AUX
R/H
R/C
ACC1
HRV
ACC1r
ACC2
Dehumidi er
ACC2r
ACC3
Humidi er
ACC3r
Chauffage et refroidissement à une seule phase avec trois accessoires
NOTE
factory installed jumper.
Non Powered Accessories will require a jumper from RH | RC to ACC1, ACC2, ACC3 for a 24V feed.
indique une bretelle. Les accessoires non alimentés nécessitent une bretelle
Diagram indicates 24V humidi er terminal. If your furnace control board does not have this, you must use a 110V/24V step down transformer.
de RH ou RC à ACC1, ACC2 et ACC3 pour une alimentation de 24 V.
Y
W O/B
G
W2 AUX
R/H
R/C
NC
NC
ACC1
ACC1r
ACC2
ACC2r
ACC3
ACC3r
Single Stage Heat/Cool With 3 Accessories
Air Conditioner
Furnace
Y
24V
W
C
G
Humidi er
R
Hum
24V
C
C
HRV
24V
C
Dehumidi er
24V
C
Installation Du Thermostat Intelligent
