Description des Bornes et Classifications Électriques
IN1 +
Input (entrée) 1 +
IN1-
Input (entrée) 1 -
IN2+
Input (entrée) 2 +
IN2-
Input (entrée) 2 -
+12v
Alimentation de 12 V c.c. vers
le thermostat
GND
De la terre au thermostat
D+
Données + ligne de communication
D-
Données + ligne de communication
7
Pour Débuter
Contact sec uniquement
Contact sec uniquement
Contact sec uniquement
Contact sec uniquement
de 8 à 14 V c.c.
600mA
-
-
-
-
-
-
INSTALLATION DU
THERMOSTAT INTELLIGENT
L'installation du thermostat intelligent ecobee se fait en
cinq étapes
1ère étape:
Installation de l'interface de l'équipement.
2ème étape:
Raccordement de l'interface de l'équipement.
3ème étape:
Installation du Thermostat Intelligent.
4ème étape:
Connexion du Thermostat Intelligent à
l'interface de l'équipement.
5ème étape:
Mise sous tension des deux appareils.
Installation de l'Interface de l'Équipement
Pour Installer l'Interface de l'Équipement :
1. Dans la buanderie ou le sous-sol de la maison,
choisissez un endroit approprié soit sur un mur
soit sur la chambre de mélange d'air froid. Assurez-
vous que la surface est relativement plane et, si
vous utilisez un adaptateur de courant, qu'une
prise électrique se situe à moins de cinq pieds de
l'emplacement choisi pour l'appareil.
Remarque : ne montez pas l'appareil sur la chambre de
répartition d'air ou dans l'équipement de chauffage ou de
climatisation.
2. Retirez le panneau frontal de l'interface de l'équipement.
En cas de besoin, insérez un tournevis à tête plate dans
l'une des fentes, tel qu'indiqué ci-dessous, et tournez
légèrement celui-ci.

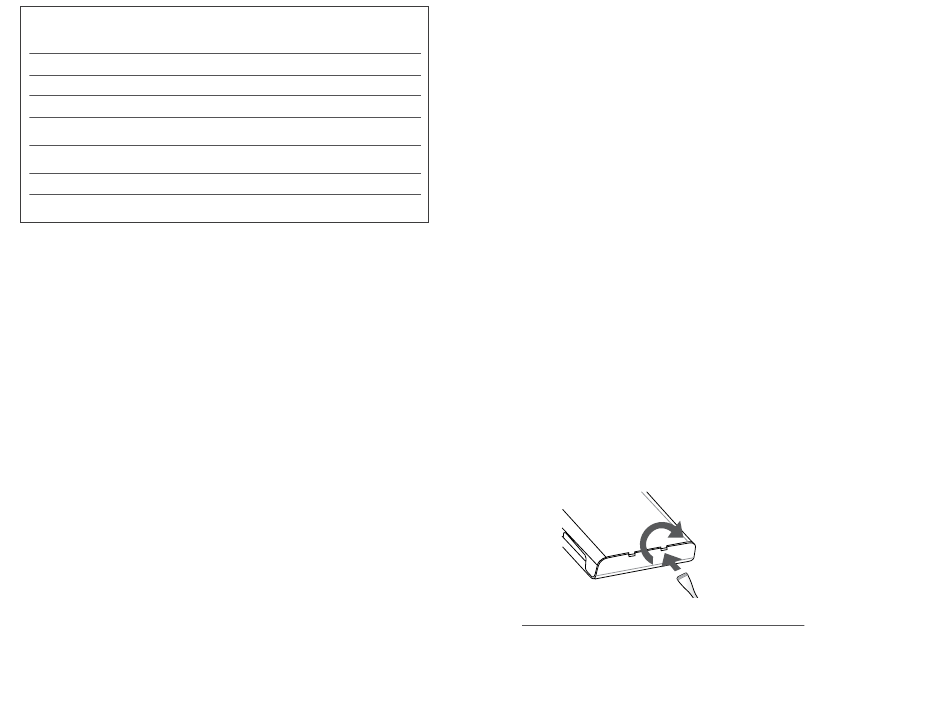

Insérez le tournevis dans l'une des deux fentes et tournez-le délicatement.
3. Placez le dos du boîtier sur la surface de montage
et utilisez-le comme modèle pour faire une marque à
l'endroit des trous de fixation, tel qu'indiqué ci-dessous.
Installation Du Thermostat Intelligent
8
