4. Enlevez la plaque arrière et percez les trous aux endroits
indiqués à l'étape 3. Les trous de fixation sont destinés à
accueillir des vis à tête cylindrique bombée nº 6.
5. Utilisez des chevilles pour cloisons sèches ou d'autres
vis d'ancrage (non fournies) pour vous assurer de fixer
solidement le thermostat intelligent au mur.
6. Fixez la plaque arrière au mur à l'aide de vis
appropriées (non fournies).
Connexion du thermostat intelligent à
l'interface de l'équipement
Vous avez seulement besoin de quatre fils pour raccorder
le thermostat intelligent à l'interface de l'équipement. Si
vous remplacez un thermostat, vous pouvez utiliser le
câblage existant.
Remarque: assurez-vous que les câbles non utilisés ne
comportent pas de conducteurs en cuivre nus.
Suivez ces étapes pour raccorder le thermostat intelligent
à l'interface de l'équipement:
1. Raccordez les câbles entre le thermostat intelligent et
l'interface de l'équipement tel qu'indiqué ci-dessous.
2. Une fois le raccordement terminé, insérez la pile au
lithium (fournie) dans le support. Assurez-vous que le
côté positif de la pile est orienté vers l'extérieur et que les
points de contact de la pile restent en position verticale
(et ne soient pas repliés sous la pile). La pile devrait
s'emboîter facilement. (se reporter à la page 15)
Faites glisser la pile sous les points de contact et appuyez dessus fermement.
Note the small clips
on the edge of the
battery encasing.
17
Installation Du Thermostat Intelligent
D-
Equipment
D+
Interface
GND
+12V
D-
D+ GND +12V
Thermostat

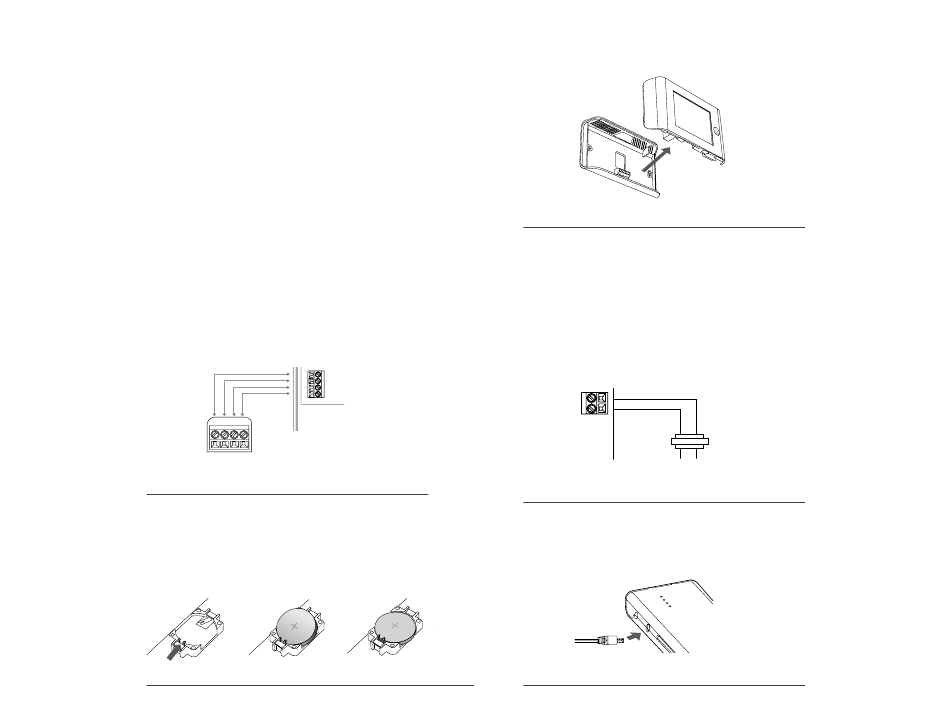

Câblage du Thermostat Intelligent à l'Interface de l'Équipement.
Push down on the
Slide the battery
battery rmly until
UNDER the clips.
it snaps into place.
3. Remettez le panneau frontal du thermostat intelligent
en place sur la plaque arrière. Assurez-vous que les quatre
fiches sur la carte de circuit imprimé s'emboîtent dans la
plaque à bornes de la plaque arrière tel qu'indiqué ci-dessous.
En vous assurant que les tiges s'emboîtent dans les bornes.
Mise sous Tension
Après avoir terminé le câblage du thermostat intelligent et
de l'interface de l'équipement, vous pouvez mettre cette
dernière sous tension et rétablir l'alimentation du matériel
de chauffage et de refroidissement.
Il existe deux manières d'allumer le thermostat intelligent.
Vous pouvez l'allumer directement à partir d'une source
de 24 V c.a. d'une capacité d'au moins 3 VA.
24 Vac
24Vac | 3VA min
Alimentation Câblée de 24 V c.a.
La deuxième manière consiste à utiliser un adaptateur
facultatif de 120 V à 12 V c.c. Branchez l'alimentation
électrique dans une prise standard et raccordez le
connecteur cylindrique à l'interface de l'équipement.
Branchez l'Adaptateur dans l'Interface de l'Équipement
Installation Du Thermostat Intelligent
18
