Voyant DEL d'état de fonctionnement de
l'interface de l'équipement
L'interface de l'équipement est dotée de quatre voyants à
DEL indiquant l'état du système.
Si le système est correctement raccordé, seul le voyant à
DEL d'alimentation devrait être allumé.
Les voyants DEL fonctionnent comme suit :
Alimentation
l'interface de l'équipement.
DEL ALLUMÉE
DEL ÉTEINTE
Système
de l'interface de l'équipement.
DEL ALLUMÉE
DEL ÉTEINTE
Fil
Ce voyant DEL contrôle l'alimentation depuis
l'interface de l'équipement vers le thermostat.
DEL ALLUMÉE
DEL ÉTEINTE
Transmission
entre le thermostat et l'interface de l'équipement
(c.-à-d. les bornes D+ et D-).
DEL ALLUMÉE
DEL ÉTEINTE
19
Installation Du Thermostat Intelligent
Power
System
Line
Communication

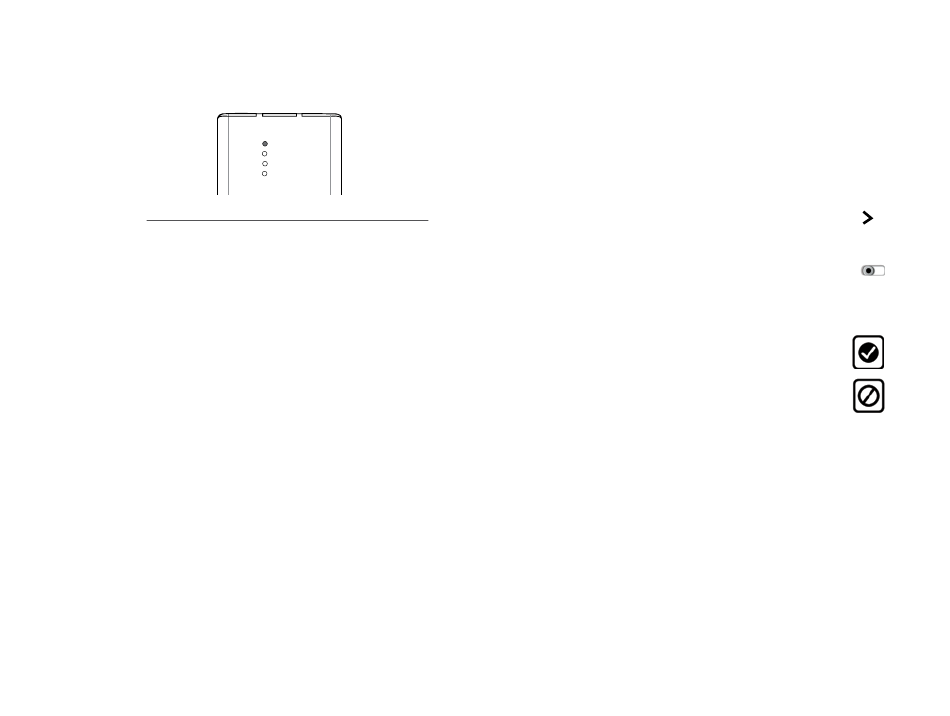

Disposition des voyants DEL.
Ce voyant DEL contrôle l'alimentation de
L'interface de l'équipement est sous
tension et elle est comprise dans la
plage de tension adéquate.
L'alimentation est coupée ou est passée
en dessous de 9 V.
Ce voyant DEL contrôle le fonctionnement
Anomalie de l'interface de l'équipement.
L'interface de l'équipement est
opérationnelle.
La tension aux bornes + 12 V et de terre a
chuté en dessous de 7 V.
Le thermostat reçoit une alimentation
appropriée.
Ce voyant DEL contrôle les transmissions
Il n'y a pas de transmission entre l'interface
de l'équipement et le thermostat.
La transmission entre les deux appareils
se fait de façon appropriée.
FONCTIONNEMENT DU
THERMOSTAT INTELLIGENT
Une fois que le thermostat intelligent et l'interface de
l'équipement sont mis sous tension et fonctionnent
correctement, vous pouvez commencer à configurer le
système.
Le thermostat intelligent utilise la technologie de l'écran
tactile pour faciliter la navigation; appuyez simplement
sur les icônes, les boutons et les listes.
Remarque: pour ne pas abîmer l'écran tactile, n'utilisez
jamais d'objet pointu tel qu'un stylo.
Lorsque l'écran affiche une liste avec une flèche sur le
côté droit, cela signifie que vous pouvez choisir entre
plusieurs options.
S'il n'y a pas de flèche, le liste ne contient alors que deux
options. Passez d'une option à l'autre en appuyant sur
l'élément de la liste.
Sur chaque écran, vous avez plusieurs choix de navigation:
Appuyez sur Terminer pour sauvegarder les changements
et passer à l'écran suivant.
Appuyez sur Annuler pour retourner à l'écran précédent
sans sauvegarder les changements.
Vous pouvez à tout moment appuyer sur le bouton
Accueil (situé sur le côté droit de l'écran tactile). Cette
opération annulera toute action et vous renverra à
l'écran d'accueil.
Si vous devez saisir des données sous forme de texte,
un clavier apparaîtra à l'écran.
Vous pourrez saisir des majuscules en appuyant sur la
touche Caps; si vous appuyez sur la touche 123@, les
lettres se transformeront en chiffres ou en symboles
couramment utilisés.
Installation Du Thermostat Intelligent
20
