Equipment Interface
Y
W O/B
G
W2 AUX
R/H
R/C
ACC1
Comp 2
ACC1r
ACC2
ACC2r
ACC3
ACC3r
NOTE
factory installed jumper must be removed for this con guration.
Non Powered Accessories will require a jumper from RH | RC to ACC1, ACC2, ACC3 for a 24V feed.
indique une bretelle. Les accessoires non alimentés nécessitent une bretelle
de RH ou RC à ACC1, ACC2 et ACC3 pour une alimentation de 24 V.
15
Installation Du Thermostat Intelligent

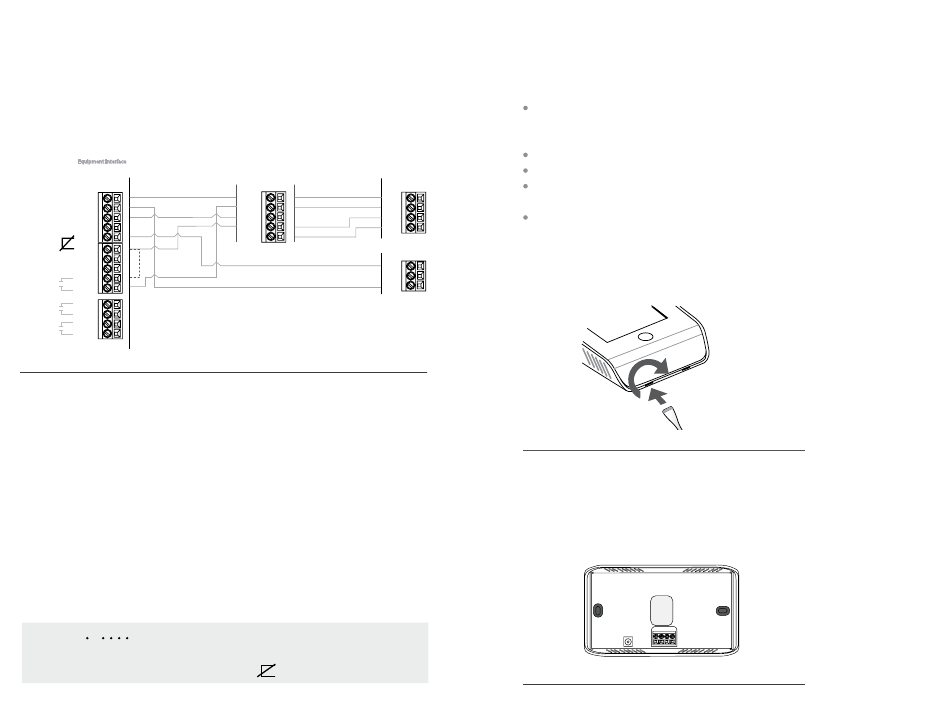

Dual Transformer – Dual Stage Cooling With Boiler
Fan Coil
Air Conditioner
Y1
Y1
Y2
Y2
G
R
R
C
C
Boiler
R
C
W
Refroidissement à deux phases avec chaudière
Enlevez la bretelle installée en usine
Installation du Thermostat Intelligent
L'emplacement idéal du thermostat intelligent se situe
à environ cinq pieds (1,5 m) au-dessus du sol dans la
pièce principale.
Ne pas installer le thermostat intelligent:
À proximité de sources de chaleur telles que les éclairages
incandescents ou les bouches de chaleur ou de
refroidissement.
À la lumière directe du soleil.
Sur des murs extérieurs non isolés ou mal isolés.
Dans une cuisine ou dans d'autres pièces aux températures
ou à l'humidité potentiellement élevées.
Dans une zone pouvant limiter la circulation de l'air.
Pour Installer le Thermostat Intelligent
1. Retirez le panneau frontal du thermostat intelligent,
insérez un tournevis à tête plate dans l'une des fentes, tel
qu'indiqué ci-dessous, et tournez légèrement celui-ci.
Insérez le tournevis dans l'une des deux fentes et tournez-le doucement.
2. Placez la plaque arrière du thermostat intelligent sur le
mur. Assurez-vous que les câbles existants peuvent être
insérés à travers l'ouverture prévue à cet effet.
3. En utilisant la plaque arrière comme modèle, faites
une marque sur le mur à l'endroit des trous de fixation, tel
qu'indiqué ci-dessous.
D-
D+ GND +12V
Trous de fixation indiqués d'une seule couleur.
Installation Du Thermostat Intelligent
