- Page 1 Guide d'installation...
- Page 3 Bienvenue ! Vous avez des questions, nous avons les réponses. Visitez ecobee.com/Support/ecobee3 pour consulter les documents de référence, les vidéos de démonstration et la FAQ. Notre équipe technique de soutien est disponible pour répondre à vos questions par courriel ou par téléphone : support@ecobee.com...
- Page 4 Éléments de la boite Thermostat ecobee3 avec la Adaptateur d’alimentation plaque arrière et la plaque de (facultatif) finition Grande plaque de finition Sonde de température Vis et vis d'ancrage ambiante et support Documents de référence Bandes autocollantes double- face Étiquettes pour câbles Guide d'installation Guide de démarrage...
- Page 5 Outils dont vous aurez besoin Tournevis Philips Perceuse pour fixer les vis d'ancrage de 3⁄16 Astuce : Lisez toutes les instructions avant de procéder à l'installation afin d’éviter les surprises. Astuce : Pour des lectures de température précises, installez ecobee3 dans un espace aéré, sur un mur...
- Page 6 Étape 2 Identification des câbles page 9 Identifiez chacun des câbles avec les autocollants fournis. Étape 3 Installation de l’adaptateur d’alimentation page 11 L’adaptateur d’alimentation n’est pas requis pour toutes les installations. Si vous avez un câble identifié « C » ou «...
- Page 7 Description des bornes Ventilateur Transformateur de refroidissement Transformateur de chaleur (O/B) Robinet inverseur de la thermopompe Y1, Y2 : Utilisé pour les phases 1 - 2 d'un courant alternatif traditionnel ou les phases 1 - 2 du compresseur de la thermopompe W1, W2 : Utilisé...
- Page 8 Étape 1. Mise hors tension de votre système CVC Avant de commencer l'installation, mettez hors tension votre système. Si votre système CVC n'est pas doté d'un interrupteur principal, allez au boitier de disjoncteurs et éteignez le disjoncteur. Assurez-vous que le système est éteint en essayant de régler la température du thermostat actuel.
- Page 9 Nota : Si vous ne possédez pas encore de thermostat, passez à l'étape 3. Étape 2. Identification des câbles Retirez le couvercle de votre ancien thermostat. La plupart des thermostats s'enlèvent facilement, mais certains peuvent être fixés par des vis.
- Page 10 G Y W C n'en a pas besoin. 3. Si vous avez utilisé l'identifiant de câble C, passez l'étape 3 et allez directement à l'étape 4. Si vous N'avez PAS utilisé l'identifiant de câble C, suivez l'étape 3 : Installation de l’adaptateur d’alimentation.
- Page 11 CVC. Si vous n’êtes pas à l’aise de travailler avec le câblage de votre système CVC, contactez le service à la clientèle d’ecobee ou faites appel à un professionnel. Certains thermostats ne possèdent pas de câble C. Le câble C est utilisé...
- Page 12 : • 4 câbles : W, Y, G et R (ou Rc ou Rh), ou • 3 câbles : Y, G et R (ou Rc ou Rh) Retirez le panneau de protection du système CVC. 2. Trouvez la boite de contrôle et prenez une photo à titre d'information.
- Page 13 Couvercle de l’adaptateur Base de l’adaptateur Câbles préinstallés sur la boite Câbles branchés au thermostat de contrôle du système CVC 4. Ouvrez l’adaptateur d’alimentation. Vous verrez deux rangées de bornes (l'une pour les branchements du thermostat, l'autre, précâblée, pour les branchements à la boite de contrôle).
- Page 14 Marquez les trous d'ancrage sur le mur avec un crayon. 3. Percez les trous pour les vis d'ancrage. 4. La plaque arrière doit être utilisée avec une plaque de finition. Si la petite plaque de finition ne couvre pas toutes les marques laissées par l'ancien thermostat,...

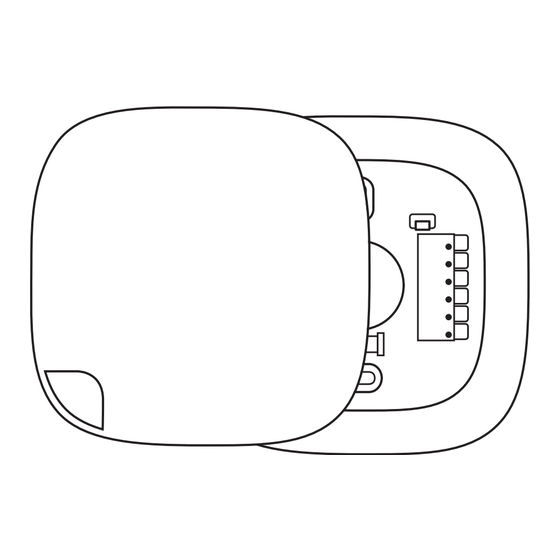

- Page 15 Alignez la plaque arrière avec les encoches situées sur le côté droit. Elle s'emboite lorsqu'elle est correctement insérée. Fixation de la plaque arrière Utilisez les vis d'ancrage et les vis fournies pour fixer la plaque arrière sur le mur. Astuce : Utilisez un niveau pour vous assurer que la plaque arrière est bien droite.
- Page 16 à bornes. Pour libérer un câble, appuyez sur le levier. Avertissement ! Si vous avez installé un adaptateur d’alimentation à l'étape 3, le câble R (ou Rc ou Rh) doit être branché à la borne Rc de l'ecobee3, sinon le thermostat ne pourra être mis sous tension.
- Page 17 Lorsque le câble est inséré correctement, le levier de dégagement du bloc à bornes s'abaisse indiquant l'insertion. Tirez le câble pour vérifier qu'il est bien engagé dans la borne. Si vous avez besoin d'aide avec le câblage, reportez-vous aux schémas à l'arrière de ce guide : •...
- Page 18 Fixer le thermostat Remettez le surplus des câbles à l'intérieur du mur et branchez votre thermostat ecobee3 à sa base. Étape 6 : Mise sous tension du thermostat ecobee3 Remettez sous tension votre système CVC. Votre thermostat ecobee3 démarre automatiquement. Si le thermostat ne démarre pas, reportez-vous à...
- Page 19 Suivez les instructions à l'écran. ecobee3 vous guidera tout au long de la configuration, notamment : • la configuration du matériel (CVC et accessoires) • la définition de vos préférences (choix entre °F ou °C, réglage du thermostat à chauffage ou climatisation, et définition du nom du thermostat) •...
- Page 20 Étape 7 : Installation du sonde de température ambiante Les thermostats ordinaires lisent la température en un seul lieu. ecobee3 utilise plutôt les lectures de température de plusieurs capteurs à distance pour offrir un confort plus adapté. Coupler le capteur avec le thermostat Pour activer la sonde de température ambiante, assurez-vous que votre ecobee3 est activé...
- Page 21 3. Votre ecobee3 détecte votre sonde de température ambiante et vous demande de lui donner un nom. Vous pouvez vérifier une connexion réussie sur votre thermostat. Si le capteur ne se connecte pas au thermostat, retirez simplement la pile, patientez deux minutes et réinsérez-la pour redémarrer le processus...
- Page 22 Choisir un endroit Placez votre sonde de température ambiante à une hauteur approximative de 1,5 m (5 pi) sur un mur intérieur, à l'écart de toute source de chaleur ou de refroidissement directe (p. ex., foyer, ventilateurs, etc.). Si votre capteur se trouve en dehors de la portée de votre ecobee3 (environ 13,7 m / 45 pi), le thermostat indique N/A, signifiant qu'il ne peut se connecter au capteur.
- Page 23 Installer la sonde de température ambiante À l'aide du matériel fourni, installez la sonde de température ambiante de l'une des trois façons suivantes : Option 1. Option 2. Option 3. Fixez le capteur Fixez le capteur Placez le capteur sur au mur à l'aide au mur à...
- Page 24 Fonctions de la sonde de température ambiante Fonction Smart Home/Away Si ecobee3 détecte que vous êtes à la maison pendant une période définie sur Away ou que vous êtes absent pendant une période définie sur Home, il ajuste automatiquement votre programmation pour maximiser votre confort et vos économies.
- Page 25 Astuces pour la sonde de température ambiante Puis-je éteindre le capteur de présence ? Vous pouvez détecter la température d'une pièce, sans avoir à activer le capteur de mouvement. Sélectionnez un endroit d'où la sonde de température ambiante peut détecter la température ambiante de la pièce, mais sans en avoir une vue dégagée (tournez-le vers le mur ou placez-le derrière un cadre).
- Page 26 Félicitations, vous avez réussi ! Enregistrez votre ecobee3 sur le site ecobee.com pour le contrôler de votre téléphone intelligent, tablette ou ordinateur de bureau, et pour accéder aux outils en ligne de gestion de l'énergie. Téléchargez l'application mobile gratuite d'ecobee3 à...
- Page 27 Options du menu Pour accéder au menu du thermostat, touchez l'écran et pressez Système Sélectionnez l'un des modes de fonctionnement (heat/cool/ auto/off, fan on/auto) Programmation Configurez la température selon l'heure et le jour Paramètres de confort Configurez la température pour les différents statuts d'occupation (Away, Home, Sleep) Vacances Configurez la température pour une période de temps à...
- Page 28 Assurez- vous que le panneau de protection du système est bien fermé. 3. Si vous avez installé un adaptateur d’alimentation, assurez-vous que le câble R est branché à Rc et que le câble G est inséré correctement dans la borne.
- Page 29 Schémas de câblage Les pages suivantes présentent les schémas de câblage pour la configuration des systèmes CVC les plus courants. Vous avez besoin d'aide avec le câblage d'ecobee3 ? Cherchez les vidéos de démonstration et les didacticiels à ecobee.com/HowTo...
- Page 30 Systèmes de chauffage et de refroidissement classiques (jusqu'à deux phases chacun) (AUX2) ACC+ (AUX1) ACC– Y1 Y2 C Y1 Y2 W1 W2 R C G Climatiseur Fournaise Nota : Ne raccordez pas Rc ou Rh, Phase 2 chauffage et refroidissement ecobee3 le fait automatiquement.
- Page 31 Thermopompes (à air ou géothermique) avec chauffage d'appoint (AUX2) (AUX1) ACC+ ACC– Y1 Y2 R C W2 Y1 Thermopompe Système de traitement d'air Nota : Ne raccordez pas Rc ou Rh, Phase 2 compresseur et chauffage d'appoint ecobee3 le fait automatiquement. (le cas échéant) R peut se raccorder aux bornes Rc ou Rh sur votre ecobee3.
- Page 32 Chaudières et systèmes de chauffage par rayonnement avec traitement d'air et pompe de refroidissement/chauffage (AUX2) (AUX1) ACC+ ACC– Système de traitement d'air Y1 Y2 R C C O/B* Climatiseur ou Chaudière thermopompe Phase 2 chauffage Nota : Ne raccordez pas Rc ou Rh, et refroidissement (le cas échéant) ecobee3 le fait automatiquement.
- Page 33 Dispositifs auxiliaires Le thermostat ecobee3 peut contrôler un dispositif auxiliaire CVC, comme un humidificateur, un déshumidificateur ou un ventilateur, depuis ses bornes ACC. Nota : Vous aurez à configurer le dispositif auxiliaire lorsque vous allumez ecobee3 pour la première fois. Dispositif à...
- Page 34 Dispositif à un câble (humidificateur, déshumidificateur ou ventilateur) (AUX2) (AUX1) ACC+ ACC– Wire 1 Boite de contrôle Dispositif de la fournaise *ecobee3 raccorde automatiquement Rc à ACC- lorsque la configuration 1 câble est sélectionnée pendant la configuration du dispositif. Avertissement ! Vous pouvez endommager le dispositif si vous le branchez à...
- Page 35 Un câble/déshumidificateur intégré (AUX2) (AUX1) ACC+ ACC– DEHUM Boite de contrôle de la fournaise *ecobee3 raccorde automatiquement Rc à ACC- lorsque la configuration 1 câble est sélectionnée pendant la configuration du dispositif. Avertissement ! Vous pouvez endommager le dispositif si vous le branchez à ACC-.
- Page 36 VRÉ/VRC (AUX2) (AUX1) ACC+ ACC– Wire1 Wire2 Boite de commande VRÉ/VRC de la fournaise Nota : Pour déterminer quels câbles de votre VRÉ/VRC doivent être branchés aux bornes ACC+/ACC- de votre ecobee3, vous devez consultez le guide de votre VRÉ/VRC. Les deux câbles apparaissent sous les configurations qui activent «...
- Page 37 Câblage de l’adaptateur d’alimentation du thermostat Bornes d'ecobee3 Le câble R doit être inséré dans la borne Rc de votre ecobee3 (AUX1) Câbles sortants du mur et branchés au système CVC Bornes de l’adaptateur d’alimentation...
- Page 38 Homologations Ce produit a été conçu et fabriqué conformément à la directive européenne RoHS 2002/95/EC, et ne contient aucune substance dangereuse selon la définition de cette directive. Déclaration de conformité à la FCC Avis de conformité : Le matériel a été testé et jugé conforme aux limitations de la catégorie B des appareils numériques, en vertu de l’article 15 des règles de la FCC.
- Page 39 – Consultez le marchand ou un technicien expérimenté en radio et télévision pour obtenir de l’aide. Cet appareil est conforme en vertu de l’article 15 des règles de la FCC. L’exploitation est autorisée aux deux conditions suivantes : 1. L’appareil ne doit pas produire de brouillage. 2.
- Page 40 Inc. pourraient annuler le droit d’usage du matériel par l’utilisateur. Garantie limitée de 3 ans ecobee garantit que pendant trois (3) ans à compter de la date d’achat par le consommateur (“client”), le thermostat ecobee3 (le “produit“) sera dépourvu de défauts de matériaux et de fabrication dans des conditions normales d’utilisation et d’entretien.
- Page 41 Customer Service, 250 University Ave, Suite 400, Toronto, Ontario, M5H 3E5, Canada. Si le produit renvoyé est jugé défectueux par ecobee et si le client répond aux conditions requises pour recevoir un produit de remplacement, la carte de crédit du client ne sera pas débitée;...
- Page 42 - a été utilisé ou conservé de façon abusive ou entretenu dans de mauvaises conditions; - a été réparé ou modifié, sauf si ecobee a expressément autorisé une telle réparation ou modification par écrit; - a été mal entretenu, utilisé de façon négligente, manipulé de façon incorrecte, a subi une panne électrique, un accident ou une...
- Page 43 à la durée de la garantie implicite, auquel cas les limitations pourraient ne pas s’appliquer à votre situation. ecobee n’autorise aucune autre personne à agir en son nom en vue de modifier la présente garantie et n'assume aucune responsabilité...
- Page 44 écrire au service à la clientèle d’ecobee : ecobee Customer Service, 250 University Ave, Suite 400, Toronto, Ontario, M5H 3E5, Canada. Avis Juridique L’utilisation du logo HomeKit signifie qu’un accessoire électronique a été conçu pour se connecter spécifiquement à l’iPod, iPhone ou iPad, respectivement, et a été...
- Page 48 Nous sommes là pour vous aider ecobee.com | support@ecobee.com | 1.877.932.6233 © 2014 ecobee Inc. Tous droits réservés. ecobee et le logo ecobee sont des marques de commerce de ecobee Inc., enregistrées aux États-Unis et dans d'autres pays. Imprimé en Chine...
