Graco REACTOR A-25 Fonctionnement page 17

Étape 2 – Installer les cavaliers pour
l'alimentation

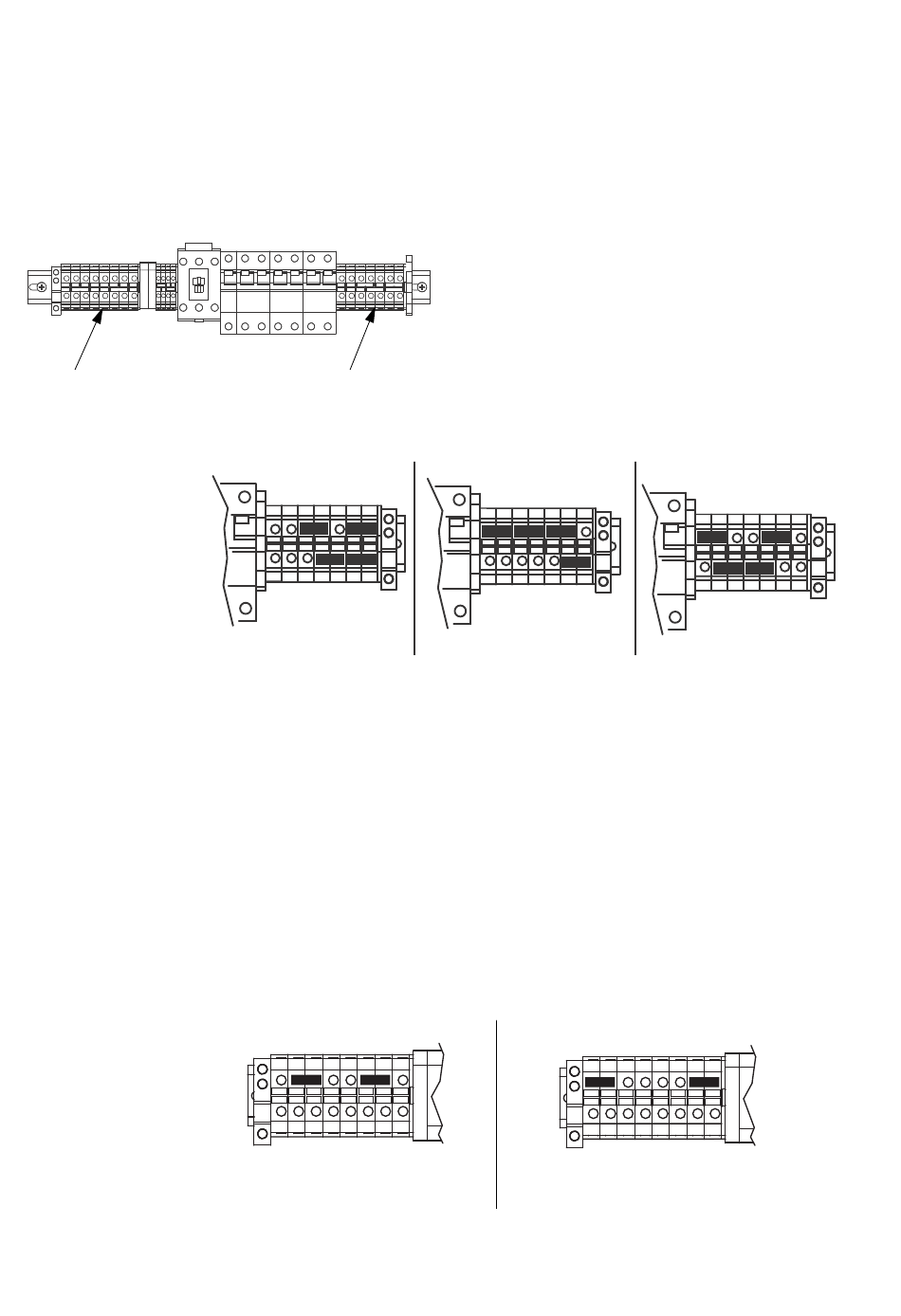

Situer l'emplacement des cavaliers pour l'alimentation
qui se trouvent dans un sac en plastique attaché à la
borne de terre.
Emplacement du cavalier de réchauffeur
Cavaliers du réchauffeur
Étape 2
TB2
Blocs de bornes
Poser les cavaliers
rouges
Étape 3 - Repositionner les cavaliers du
réchauffeur (si nécessaire)
Situer l'emplacement des cavaliers pour l'alimentation.
Les machines sont expédiées avec les réchauffeurs
câblés pour 6 000 watts. Pour repositionner les cavaliers
du réchauffeur pour 3 000 watts, modifier leur position
comme illustré ci-dessous.
Étape 3
TB2
Blocs de bornes
Placer les cavaliers
rouges
3A2016A
NOUVEAU
Poser les
Emplacement des cavalier
cavaliers pour
l'alimentation
ti17569a
380V 3ø WYE
6000 WATTS
1. Tourner les vis dans le sens antihoraire sur la partie
supérieur du capotage jusqu'à la butée. Tirer la
porte vers le haut et l'enlever.
2. Installer les cavaliers rouges des sacs de stockage
comme illustré selon votre alimentation.
• Bien enfoncer le cavalier dans sa nouvelle
position.
• Utiliser au besoin un tournevis plat pour le
glisser sous la rainure sur le côté du cavalier
pour l'enlever.
3. Remettre le capotage avant.
230V 3ø Delta
1. Tourner les vis dans le sens antihoraire sur la partie
supérieure du capotage et retirer-les en tirant
dessus.
2. Déplacer les cavaliers rouges en position de
stockage comme illustré selon votre alimentation.
• Utiliser au besoin au tournevis plat pour le
glisser sous la rainure sur le côté du cavalier
pour l'enlever.
• Bien enfoncer le cavalier dans sa nouvelle
position.
3. Remettre le panneau avant bas.
3 000 WATTS
Installation
230V 1ø
17
