RIA45

Eléments d'affichage

Eléments de commande

Commande à distance

Endress+Hauser

10.0.7

Niveau d'affichage et de commande

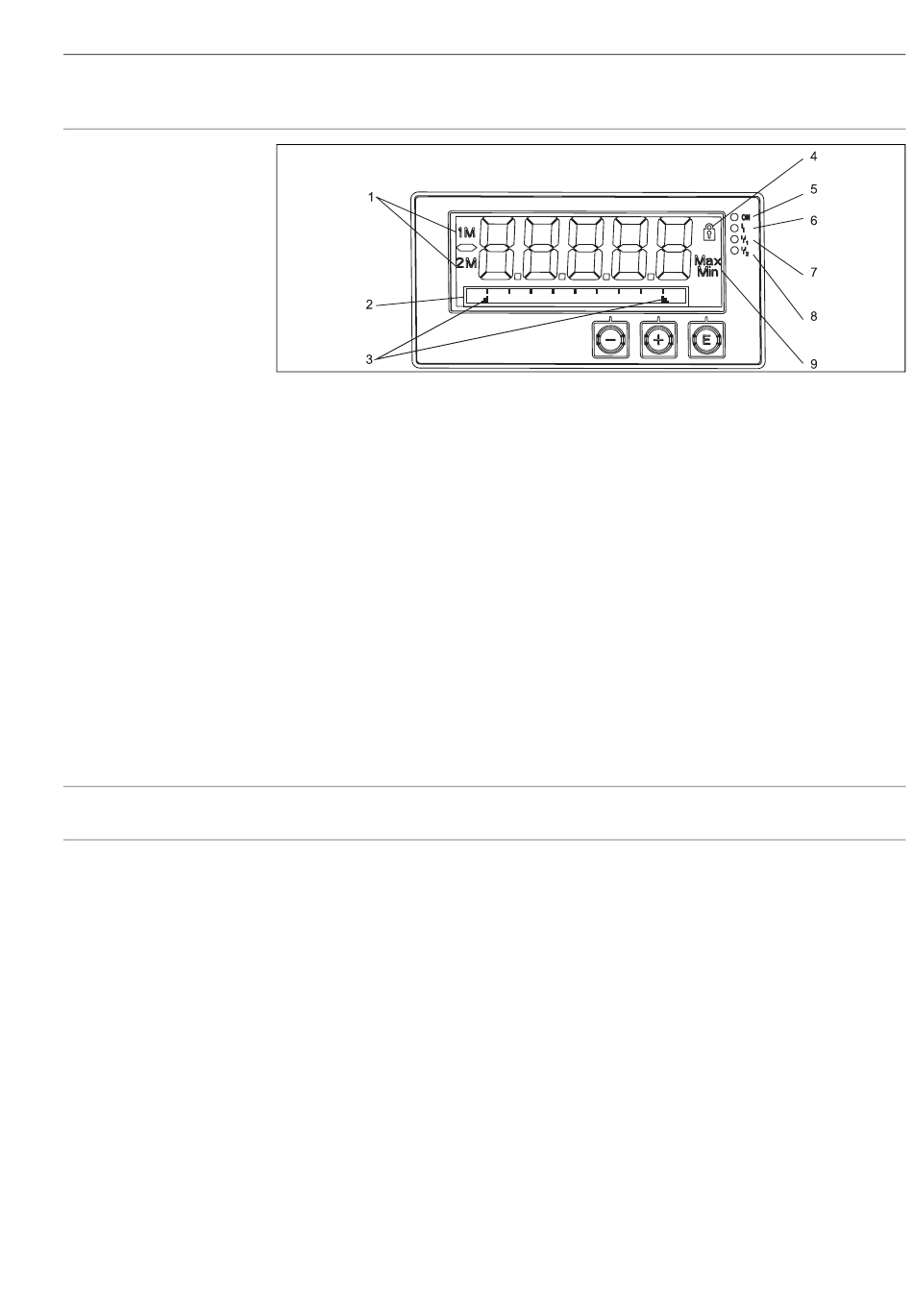

Fig. 18:

Afficheur de l'indicateur de process

1 : Indication de la voie : 1 : Entrée analogique 1; 2 : Entrée analogique 2; 1M : Valeur calculée 1; 2M : Valeur calculée 2;

2 : Affichage matriciel pour TAG, bargraph, unité

3 : Marques de seuil dans le bargraph

4 : Affichage du verrouillage

5 : DEL verte; appareil prêt à fonctionner

6 : DEL rouge; défaut/alarme

7 : DEL jaune; état relais 1

8 : DEL jaune; état relais 2

9 : Affichage valeur min/max

• Affichage

Afficheur LCD 7 segments 5 digits, rétroéclairé

Matrice pour texte/bargraph

• Gamme d'affichage

-99999 à +99999 pour valeurs mesurées

• Signalisation

– Verrouillage de la configuration (serrure)

– Dépassement de gamme par excès/défaut

– 2 x état relais (seulement si l'option relais a été sélectionnée)

3 touches : -, +, E

Paramétrage

L'appareil peut être paramétré avec le logiciel PC FieldCare. FieldCare est fourni avec la Commubox

FXA291 (voir 'Accessoires') ou peut être téléchargé gratuitement sous www.endress.com.

Interface

Prise 4 broches au dos de l'appareil; Liaison au PC via câble interface Commubox FXA291 (voir

'Accessoires')

Caractéristiques techniques

a0010223
