RIA45
Endress+Hauser
InBand
Le seuil est dépassé lorsque la valeur mesurée à vérifier dépasse par excès ou par défaut une bande
prédéterminée min - max. L'hystérésis apparait à l'intérieur de la bande.
Valeur mesurée
Valeur de
seuil
Valeur de
seui

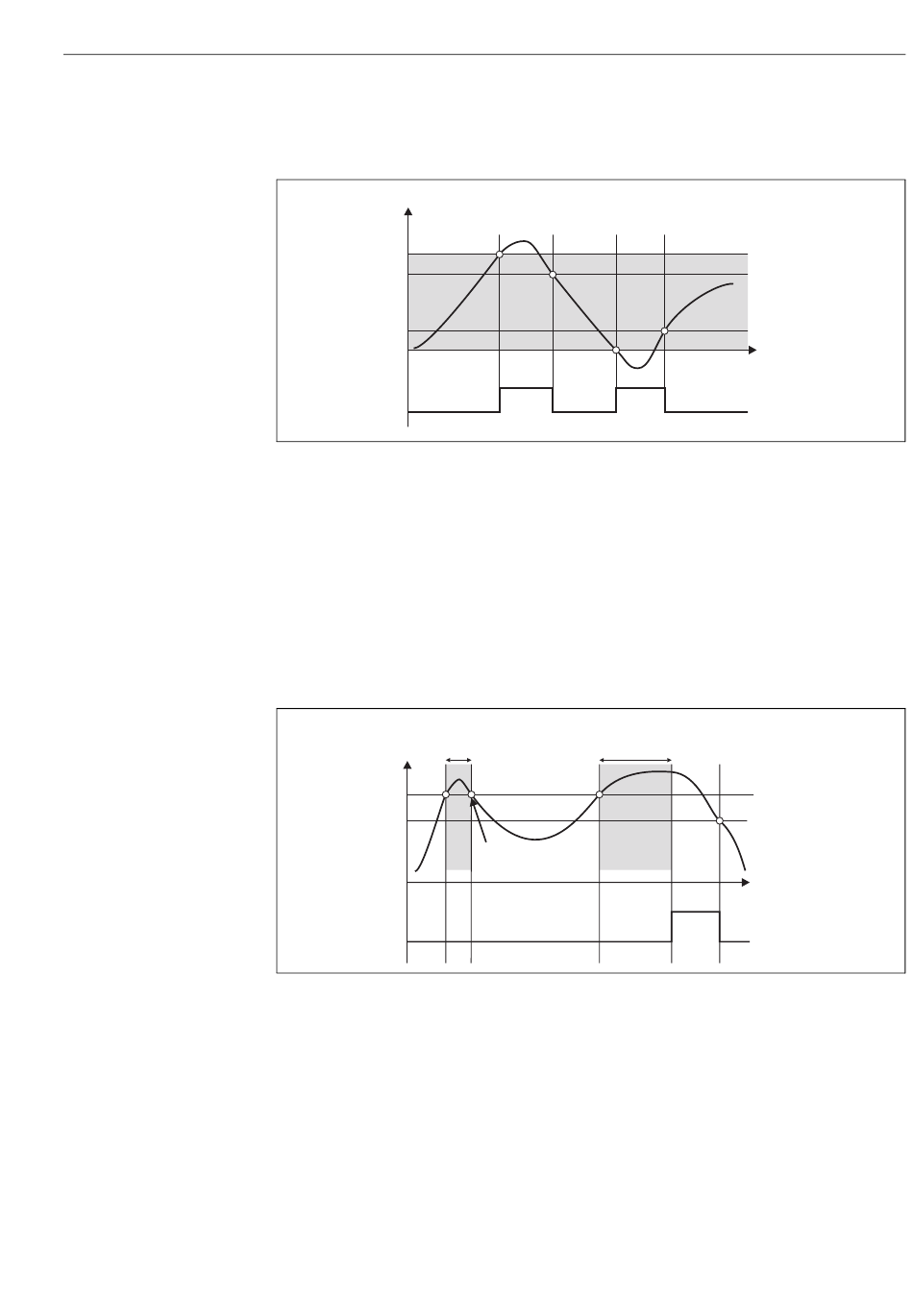

Fig. 11: Mode de fonction InBand
Cas particulier : hystérésis et temporisation sur un seuil
Pour les cas particuliers, lorsque l'hystérésis et la temporisation du seuil sont activées, le seuil est
commuté selon le principe suivant.
Si l'hystérésis et la temporisation de seuil sont activées, la temporisation devient active au dépasse-
ment par excès d'un seuil et on mesure le temps écoulé depuis le dépassement. Si la valeur mesurée
passe à nouveau sous le seuil, la temporisation est remise à zéro. Ceci est également le cas lorsque
la valeur mesurée est passée sous le seuil mais dépasse toujours la valeur réglée pour l'hystérésis.
Lorsque le seuil est à nouveau dépassé par excès, la temporisation devient à nouveau active et
commence à mesurer à 0.
Valeur mesurée
Temporisation
Valeur de
seuil
Hystérésis
Fig. 12: Hystérésis et temporisation actives
Temporisation
Temporisation est
remise à zéro
Mise en service
Hystérésis
Hystérésis
t t t
Valeur de seuil
active
Valeur de seuil
non active
a0010192-de
t
Valeur de seuil
active
Valeur de seuil
non active
a0010193-de
