Mise en service
24
Gradient
Le mode de fonction "Gradient" sert à la surveillance de la modification du signal d'entrée dans le
temps. L'alarme est déclenchée lorsque la valeur mesurée atteint ou dépasse par excès la valeur
réglée. Lorsque l'utilisateur règle une valeur positive, le seuil est surveillé quant à l'augmentation du
gradient.
Dans le cas de valeurs négatives, c'est la chute de gradient qui est surveillée.
L'alarme prend fin lorsque le gradient passe à nouveau sous la valeur réglée. Une hystérésis n'est pas
possible en mode de fonction Gradient. Par le biais de la temporisation (unité seconde s) il est pos-
sible d'amortir l'alarme afin de réduire la sensibilité.
Valeur mesurée

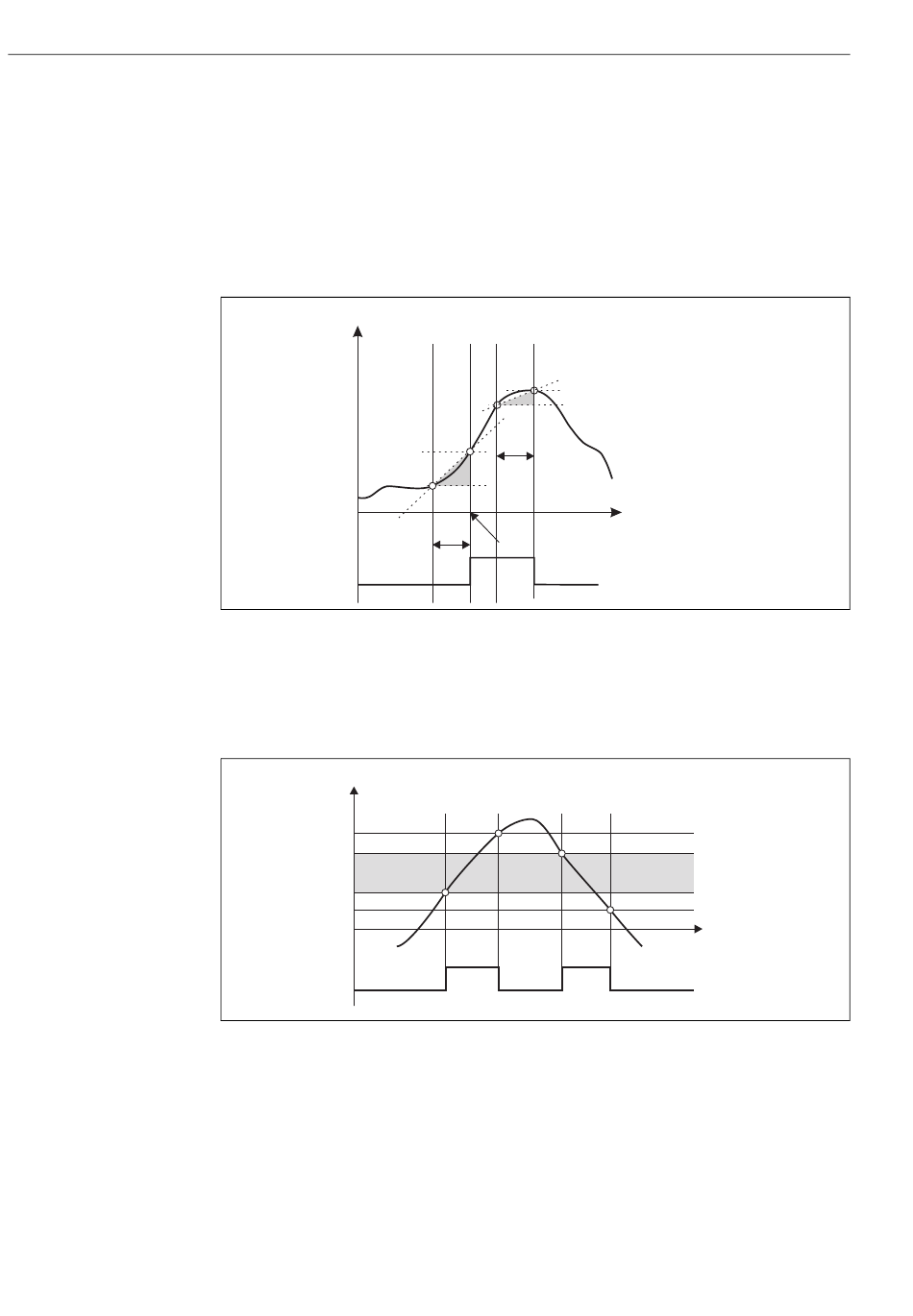

Fig. 9: Mode de fonction Gradient
OutBand
Le seuil est dépassé lorsque la valeur mesurée à vérifier se situe dans une bande prédéterminée
min - max. L'hystérésis apparait sur les bords de la bande.
Valeur mesurée
Valeur de
seuil
Valeur de
seui
Fig. 10: Mode de fonction OutBand
M M
T T
0 0
m m
M M
0-m 0-m
T T
m m
T T
0 0
T = Temps pour évaluation
m
de gradient
t t
Valeur de seuil "on"
Valeur de seuil "off"
Hystérésis
Hystérésis
t t
Valeur de seuil
active
Valeur de seuil
non active
