RIA45
Endress+Hauser
Modes de fonction
Off
Aucune action n'est déclenchée. La sortie affectée se trouve toujours dans le mode de fonction
normal.
Min (seuil bas)
Le seuil est actif lorsque la valeur réglée est dépassée par défaut. Le relais retrouve son état initial
lorsque le seuil y compris la valeur d'hystérésis est dépassé par excès.
Valeur mesurée
Seuil
"off"
Valeur de
seuil

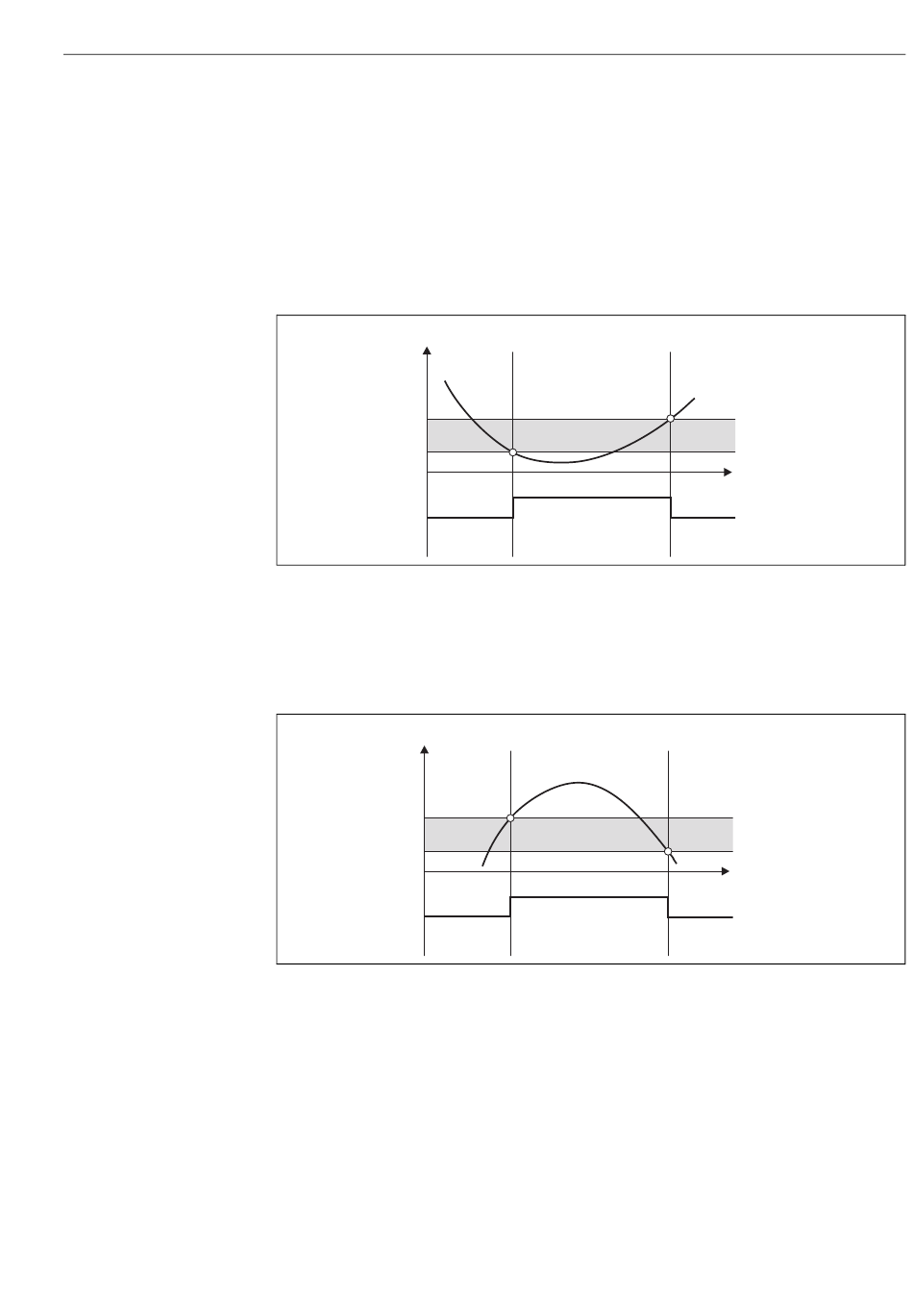

Fig. 7: Mode de fonction Min
Max (seuil haut)
Le seuil est actif lorsque la valeur réglée est dépassée par excès. Le relais retrouve son état initial
lorsque le seuil y compris l'hystérésis est dépassé par défaut.
Valeur mesurée
Valeur de
seuil
Seuil
"off"
Fig. 8: Mode de fonction Max
Mise en service
Hystérésis
t t
Valeur de seuil "on"
Valeur de seuil "off"
a0010186-de
Hystérésis
t
Valeur de seuil "on"
Valeur de seuil "off"
a0010187-de
