Configuration
Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2
Fonction
Direction effective
Type Régulateur = PID 1 plage
Un régulateur unilatéral a une grandeur réglante unipolaire, c' e st-à-dire qu' i l ne peut influencer le process que dans
une seule direction.
Inverse: Si le régulateur doit augmenter la valeur de process, choisissez ce réglage comme direction d' a ction. Le
régulateur devient actif lorsque la valeur de process est trop faible (gamme A).
Direct: Avec cette direction d' a ction, le régulateur agit comme un "régulateur descendant". Il devient actif lorsque la
valeur de process (par ex. la température) est trop élevée (gamme B).
y
+100 %
A
0 %
-100 %

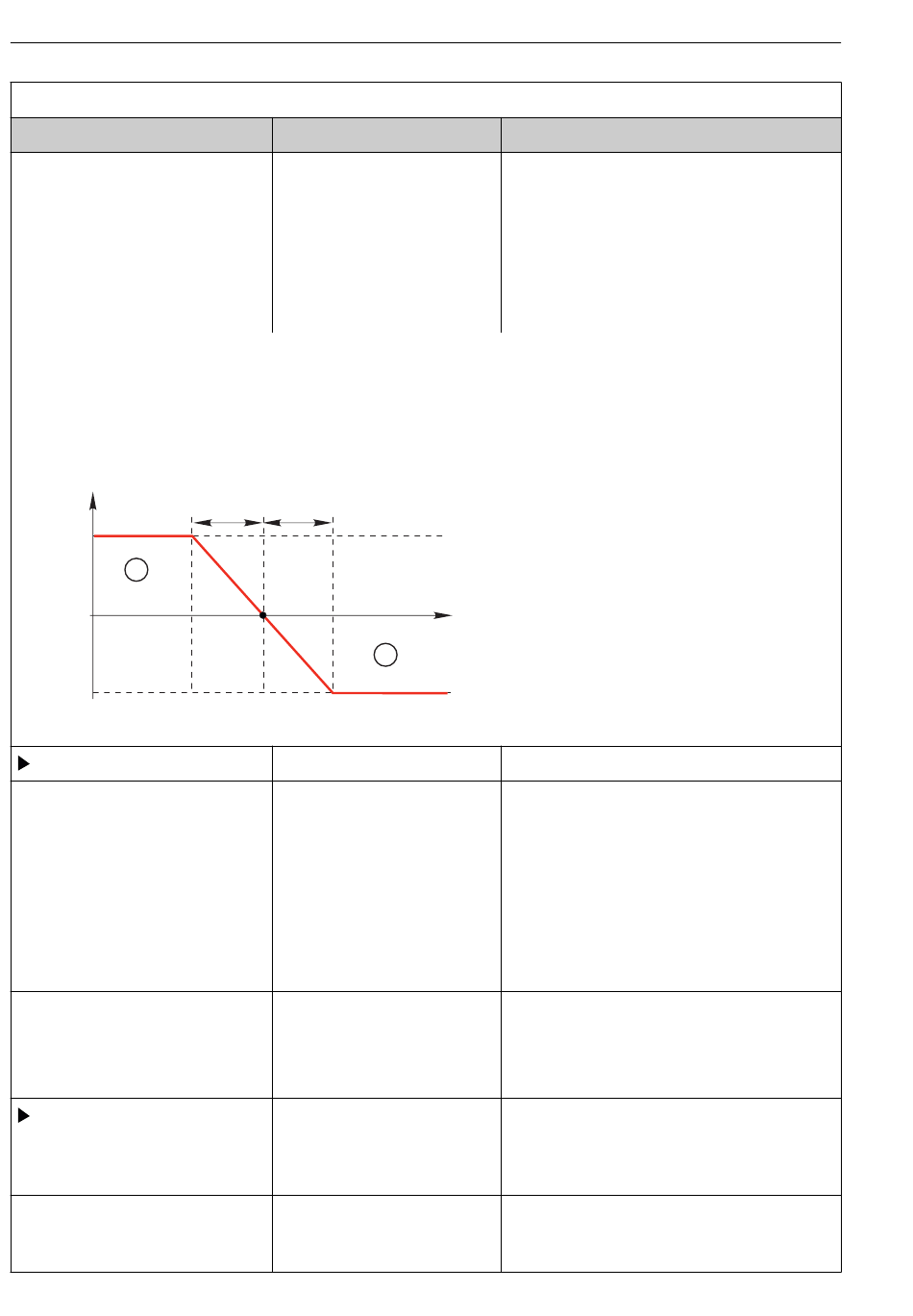

 70 Rouge : Les courbes des deux régulateurs unilatéraux se chevauchent.
Grandeur régulée
Source de données
Valeur mesurée
Consigne
Consigne
130
Options
Sélection
• Direct
• Inverse
Réglage par défaut
Inverse
X X
p p
w
B
Sélection
• Aucune
• Entrées capteur
• Entrées courant
• Signaux bus de terrain
• Entrées binaires
• Fonctions mathématiques
Réglage par défaut
Aucune
Sélection
Dépend de Source de données
Réglage par défaut
Aucun
Gamme de réglage et réglage
par défaut en fonction de la
Source de données
Info
Dans quelle direction le régulateur doit-il
influencer la valeur mesurée ?
• La valeur mesurée doit augmenter suite au
dosage (par ex. chauffage)
→ Inverse
• La valeur mesurée doit diminuer suite au
dosage (par ex. refroidissement)
→ Direct
x
‣
Déterminez l' e ntrée ou la sortie qui doit
être la source de données pour la grandeur
réglée.
‣
Indiquez la valeur mesurée qui doit être
votre grandeur réglée.
Selon la source de données, il est possible
d' u tiliser différentes valeurs mesurées.
Valeur cible de la grandeur de référence
Ce menu ne s' a ffiche pas si vous avez
sélectionné un bus de terrain comme source
(Source de données = bus de terrain).
‣
Indiquez la valeur cible pour la grandeur
réglée.
