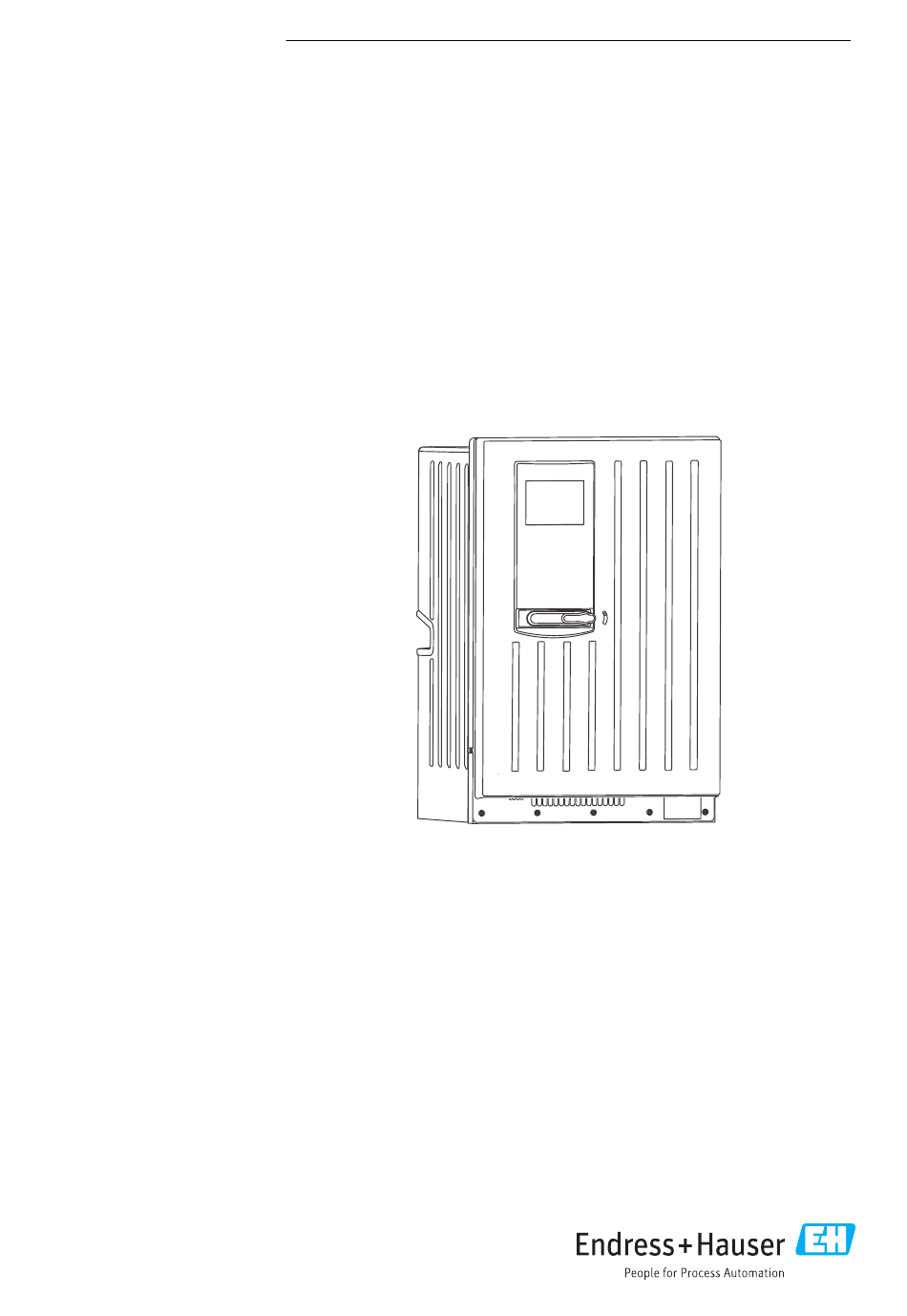

Instructions condensées
Liquiline System CA80HA
Analyseur colorimétrique pour la dureté totale
Ce manuel est un manuel d' I nstructions condensées, il ne
remplace pas le manuel de mise en service correspondant.
Vous trouverez des informations détaillées sur l' a ppareil dans
le manuel de mise en service et les documentations associées,
disponibles via :
• www.endress.com/device-viewer
• Smartphone / tablette : Endress+Hauser Operations App
Solutions
Services

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser Liquiline System CA80HA

Sommaire des Matières pour Endress+Hauser Liquiline System CA80HA

  • Page 1 Vous trouverez des informations détaillées sur l' a ppareil dans le manuel de mise en service et les documentations associées, disponibles via : • www.endress.com/device-viewer • Smartphone / tablette : Endress+Hauser Operations App...
  • Page 2 Liquiline System CA80HA Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...

  • Page 3: Table Des Matières

    Liquiline System CA80HA Sommaire Sommaire Informations relatives au document ..........4 Mises en garde .

  • Page 4: Informations Relatives Au Document

    Informations relatives au document Liquiline System CA80HA Informations relatives au document Mises en garde Structure de l'information Signification Cette information attire l' a ttention sur une situation dangereuse. DANGER Si cette situation n' e st pas évitée, cela aura pour conséquence des blessures Cause (/conséquences)

  • Page 5: Symboles Sur L'appareil

    En complément de ce manuel d' I nstructions condensées, vous trouverez les documentations suivantes sur les pages produit de notre site internet : • Manuel de mise en service Liquiline System CA80HA – Description de l' a ppareil – Mise en service –...

  • Page 6: Consignes De Sécurité Fondamentales

    Utilisation conforme Le Liquiline System CA80HA est un analyseur par voie humide pour la détermination quasi continue de la dureté totale dans les milieux liquides. L' a nalyseur est destiné à une utilisation dans les applications suivantes : •...

  • Page 7: Sécurité Du Produit

    Liquiline System CA80HA Consignes de sécurité fondamentales Assurez-vous que les câbles électriques et les raccords de tuyau ne sont pas endommagés. N' u tilisez pas de produits endommagés, et protégez-les contre une mise en service involontaire. Marquez les produits endommagés comme défectueux.

  • Page 8: Réception Des Marchandises Et Identification Des Produits

    Réception des marchandises et identification des produits Liquiline System CA80HA Réception des marchandises et identification des produits Réception des marchandises Vérifiez que l' e mballage est intact.  Signalez tout dommage constaté sur l' e mballage au fournisseur. Conservez l' e mballage endommagé jusqu' à la résolution du problème.

  • Page 9: Adresse Du Fabricant

    Liquiline System CA80HA Réception des marchandises et identification des produits ‣ Comparez les indications de la plaque signalétique à votre commande. 3.2.2 Identification du produit Page produit www.endress.com/ca80ha Interprétation de la référence de commande La référence de commande et le numéro de série de l' a ppareil se trouvent : •...

  • Page 10: Certificats Et Agréments

    Réception des marchandises et identification des produits Liquiline System CA80HA Certificats et agréments 3.4.1 Marquage  Le système satisfait aux exigences des normes européennes harmonisées. Il est ainsi conforme aux prescriptions légales des directives UE. Par l' a pposition du marquage , le fabricant certifie que le produit a passé...

  • Page 11: Montage

    Liquiline System CA80HA Montage Montage ATTENTION Un transport ou un montage inapproprié peut entraîner des blessures et endommager l'appareil ‣ Utilisez un chariot élévateur à plateforme ou à fourche pour transporter l' a nalyseur. Deux personnes sont nécessaires pour l' i nstallation.
  • Page 12 Montage Liquiline System CA80HA 417 (16.42) 530 (20.87) A0030419  2 Liquiline System CA80 version ouverte, dimensions en mm (in) Endress+Hauser...

  • Page 13: Emplacement De Montage

    Liquiline System CA80HA Montage 654 (25.74) A0028821  3 Liquiline System CA80 avec socle, dimensions en mm (in) 4.1.3 Emplacement de montage Lors de l' i nstallation de l' a ppareil, tenez compte des points suivants : Assurez-vous que la paroi a une capacité de charge suffisante et est totalement perpendiculaire.

  • Page 14: Montage De L'analyseur Sur Un Mur

    Montage Liquiline System CA80HA Veillez à ce que l' é coulement soit libre en sortie pour éviter toute formation de siphon. Assurez-vous que l' a ir peut circuler librement à l' a vant du boîtier. Les analyseurs ouverts (c' e st-à-dire  les analyseurs livrés sans porte) ne peuvent être installés que dans des endroits fermés, dans une armoire de protection ou dans une...
  • Page 15 Liquiline System CA80HA Montage Ø 11 (0.43) Ø 10.7 (0.42) 120 (4.72) A0028810  7 Fixation du support au boîtier  6 Dimensions du support. Unité de mesure mm (in) Endress+Hauser...
  • Page 16 Montage Liquiline System CA80HA A0028812  8 Fixation dans le support mural Accrochez l' a nalyseur dans le support mural. Fixez les deux parties supérieures du support mural avec les vis fournies. Endress+Hauser...

  • Page 17: Montage De L'analyseur Sur Un Socle

    Liquiline System CA80HA Montage Montage de l'analyseur sur un socle 624 (24.57) 530 (20.87) A0028809  9 Plan des fondations Fixation (4 x M10) Dimensions du Liquiline System CA80 Endress+Hauser...

  • Page 18: Contrôle Du Montage

    Raccordement électrique Liquiline System CA80HA A0028817  10 Fixation du socle Vissez le socle au sol. Soulevez l' a nalyseur (2 personnes sont nécessaires) et posez-le sur le socle. Utilisez les poignées en creux. Vissez le socle à l' a nalyseur à l' a ide des 6 vis fournies.

  • Page 19: Raccordement De L'analyseur

    Liquiline System CA80HA Raccordement électrique ‣ Avant de réaliser le raccordement électrique, vérifiez si le câble d' a limentation préinstallé est conforme aux spécifications nationales locales en matière de sécurité électrique. Raccordement de l'analyseur AVIS L'appareil n'a pas d'interrupteur secteur ‣...
  • Page 20 Raccordement électrique Liquiline System CA80HA Dévissez les 6 vis du couvercle du compartiment de l' é lectronique (4) à l' a ide d' u n tournevis cruciforme et rabattez le couvercle vers l' a vant.  A0028912 Vis de la plaque porteuse Vis du couvercle du compartiment de l' é...

  • Page 21: Raccordement Des Appareils

    Liquiline System CA80HA Raccordement électrique Versions de commande avec presse-étoupe G' et NPT : remplacez les presse-étoupe filetés M prémontés par les presse-étoupe G' ou NPT fournis. Les traversées de tuyau M32 ne sont pas concernées. Pour les versions encastrables, la longueur de câble est d' e nv. 4,3 m (14.1 ft) à partir de la base du boîtier.

  • Page 22: Raccordement Du Dispositif De Préparation Des Échantillons

    Raccordement électrique Liquiline System CA80HA A0028910  11 Affectation des bornes Tension 24 V interne Alimentation : +24 V Alimentation : -24 V Affectation : terre de protection Raccordement du dispositif de préparation des échantillons 5.2.1 Raccordement de la vanne de nettoyage optionnelle du Liquiline System CAT810 Débranchez la fiche secteur.
  • Page 23 Liquiline System CA80HA Raccordement électrique Versions de commande avec presse-étoupe G' et NPT : remplacez les presse-étoupe filetés M prémontés par les presse-étoupe G' ou NPT fournis. Les traversées de tuyau M32 ne sont pas concernées. Respecter les instructions de mise à la terre lors de l' i nstallation de l' a nalyseur.
  • Page 24 Raccordement électrique Liquiline System CA80HA Exemple de câble (ne correspond pas nécessairement au câble d' o rigine)  14 Insérer le câble Collier de blindage pour l' a limentation électrique et Memosens Serre-câble pour chauffage de tuyau  13 Câble préconfectionné...

  • Page 25: Raccordement Des Capteurs Et Des Modules Supplémentaires

    Liquiline System CA80HA Raccordement électrique Posez le câble dans le boîtier de sorte que le blindage de câble mis à nu s' a dapte dans l' u n des serre-câble et que les fils puissent être posés facilement jusqu' a ux bornes enfichables.
  • Page 26 Raccordement électrique Liquiline System CA80HA BASE-E A0028935  17 Compartiment de raccordement dans le boîtier du transmetteur Module de base E Interface analyseur Cache Couvercle du module Module de base E 24 VDC Power A0016535  18 Module de base E...

  • Page 27: Raccordement Des Capteurs

    Liquiline System CA80HA Raccordement électrique LED de contrôle Slot pour le câble de l' a fficheur Raccordement de la tension Interface service Raccordement du relais d' a larme Raccords pour 2 capteurs Memosens (en option) Alimentation pour capteurs numériques à...
  • Page 28 Raccordement électrique Liquiline System CA80HA Passez le câble de raccordement du capteur par le bas à travers le presse-étoupe sur la face arrière interne de l' a ppareil et faites-le monter jusqu' a u compartiment de l' é lectronique. Réalisez le raccordement selon →  20,  27.

  • Page 29: Entrées Courant

    Liquiline System CA80HA Raccordement électrique Entrées et sorties numériques Module DIO – – – – – –  22 Module  23 Schéma de raccordement Entrées courant Module 2AI – –  24 Module  25 Schéma de raccordement Endress+Hauser...

  • Page 30: Sorties Courant

    Raccordement électrique Liquiline System CA80HA Sorties courant – – – – – –  26 Module  27 Schéma de  28 Module  29 Schéma de raccordement raccordement Relais Module 2R Module 4R  33 Schéma de  30 Module ...
  • Page 31 Liquiline System CA80HA Raccordement électrique 5.3.4 Raccordement de la communication numérique Module 485 128/SW Service DGND Termi- nation RS485  35 Schéma de  34 Module raccordement Borne PROFIBUS DP Modbus RS485 Non connecté DGND DGND Endress+Hauser...
  • Page 32 Raccordement électrique Liquiline System CA80HA LED sur la face avant du module Désignation Couleur Description RJ45 LNK/ACT • Off = connexion inactive • On = connexion active • Clignotante = transmission de données RJ45 10/100 • Off = vitesse de transmission 10 Mbit/s •...
  • Page 33 Liquiline System CA80HA Raccordement électrique Module ETH 128/SW Service  37 Schéma de  36 Module raccordement LED sur la face avant du module Description Couleur Description RJ45 LNK/ACT • Off = connexion inactive • On = connexion active • Clignotante = transmission de données...

  • Page 34: Réglages Hardware

    Raccordement électrique Liquiline System CA80HA Commutateurs DIP sur la face avant du module Réglage par Affectation défaut 1-128 Adresse bus (→ "Mise en service/Communication") Protection en écriture : "ON" = La configuration n' e st pas possible via le bus,...

  • Page 35: Adresse Bus

    Liquiline System CA80HA Raccordement électrique DGND B/B' A/A'  39 Structure de la terminaison interne 2. Terminaison externe Laissez les commutateurs DIP se trouvant sur la carte module en position "OFF" (réglage par défaut). ‣ Raccordez la terminaison externe aux bornes 81 et 82 sur la face avant du module 485 pour l' a limentation 5 V.

  • Page 36: Garantir L'indice De Protection

    Raccordement électrique Liquiline System CA80HA on off on off on off A0026776 A0026777 A0026778  40 Adresse PROFIBUS valide  41 Adresse Modbus valide  42 Adresse invalide 255 Configuration à la livraison, adressage software actif, adresse software configurée en usine : PROFIBUS 126, Modbus Pour plus d' i nformations sur le "Réglage de l' a dresse via le software", voir le manuel de...

  • Page 37: Contrôle Du Raccordement

    Liquiline System CA80HA Options de configuration Contrôle du raccordement AVERTISSEMENT Erreur de raccordement La sécurité des personnes et du point de mesure est menacée. Le fabricant décline toute responsabilité pour les erreurs résultant du non-respect de ces instructions. ‣ Ne mettez l' a ppareil en service que si vous pouvez répondre par oui à toutes les questions suivantes.

  • Page 38: Affichage

    Options de configuration Liquiline System CA80HA 6.1.2 Affichage Menu et/ou désignation de l' a ppareil Affichage d' é tat Affectation des touches programmables, par ex. ESC : Retour ou annulation d' u n prélèvement MODE : Accès rapide aux fonctions fréquemment utilisées...

  • Page 39: Accès Au Menu De Configuration Via L'afficheur Local

    Liquiline System CA80HA Options de configuration Accès au menu de configuration via l'afficheur local 6.2.1 Concept de configuration MENU MODE DIAG HOLD MODE DIAG Appuyer sur la touche programmable : sélectionner Tourner le navigateur : déplacer le curseur dans le menu...

  • Page 40: Verrouillage Ou Déverrouillage Des Touches De Programmation

    Options de configuration Liquiline System CA80HA 6.2.2 Verrouillage ou déverrouillage des touches de programmation Verrouiller les touches de programmation Appuyez sur le navigateur pendant plus de 2 s.  Un menu contextuel s' o uvre pour verrouiller les touches de programmation.

  • Page 41: Valeurs Numériques

    Liquiline System CA80HA Options de configuration 6.3.3 Valeurs numériques • Vous modifiez une variable. • Les valeurs maximale et minimale de cette variable sont affichées à l' é cran. • Configurez une valeur dans ces limites. • Exemple : Menu/Opération/Affichage/Contraste 6.3.4...
  • Page 42 Options de configuration Liquiline System CA80HA 6.3.5 Texte libre • Vous attribuez un nom personnalisé. • Entrez un texte. Pour cela, utilisez les caractères figurant dans l' é diteur (majuscules, minuscules, chiffres, caractères spéciaux). • Les touches programmables permettent les actions suivantes : –...

  • Page 43: Mise En Service

    Liquiline System CA80HA Mise en service 6.3.6 Tableaux • Les tableaux sont nécessaires pour représenter les fonctions mathématiques . • Un tableau peut être édité en naviguant à l' a ide du navigateur à travers les lignes et les colonnes et en modifiant les valeurs des cellules.
  • Page 44 Mise en service Liquiline System CA80HA ATTENTION Analyseur en service et pendant la maintenance Risque de blessure et d' i nfection par le produit ‣ Avant de déconnecter les tuyaux, assurez-vous qu' a ucune action, par ex. prélèvement d' é chantillon, n' e st en cours ou ne démarre sous peu.

  • Page 45: Schéma De Raccordement Des Tuyaux

    • dans le manuel de mise en service de l' a nalyseur (→  5) A0034793  45 Liquiline System CA80HA, appareil monovoie Posez le tuyau D6 avec une pente descendante continue de M à D. Le morceau de tuyau du raccord en T (1) qui raccorde le tuyau D5 est utilisé pour la compensation de la pression atmosphérique.
  • Page 46 A0034794  46 Liquiline System CA80HA, appareil à deux voies Posez le tuyau D6 avec une pente descendante continue de M à D. Le morceau de tuyau du raccord en T (1) qui raccorde le tuyau D5 est utilisé pour la compensation de la pression atmosphérique.

  • Page 47: Contrôle Du Fonctionnement

    A0034795  47 Liquiline System CA80HA, appareil à prise directe Posez le tuyau D6 avec une pente descendante continue de M à D. Le morceau de tuyau du raccord en T (1) qui raccorde le tuyau D5 est utilisé pour la compensation de la pression atmosphérique.

  • Page 48: Mise Sous Tension De L'appareil

    Mise en service Liquiline System CA80HA Avant de mettre l' a ppareil sous tension : ‣ Raccordez les tuyaux d' é chantillons liquides du système d' a limentation en échantillon. • Après le montage, vérifiez que tous les raccordements ont été effectués correctement et qu' i ls sont étanches.

  • Page 49: Configuration De L'appareil

    Liquiline System CA80HA Mise en service Configuration de l'appareil 7.5.1 Configuration de base de l'analyseur Réaliser la configuration de base Passez à Configurer/Config. analys. basique .  Procédez aux réglages suivants. Tag appareil: Attribuez une désignation quelconque à l' a ppareil (32 caractères max).
