BA01772C/14/FR/03.20
71465995
2020-01-31
Valable à partir de la
version
01.07.00
Products

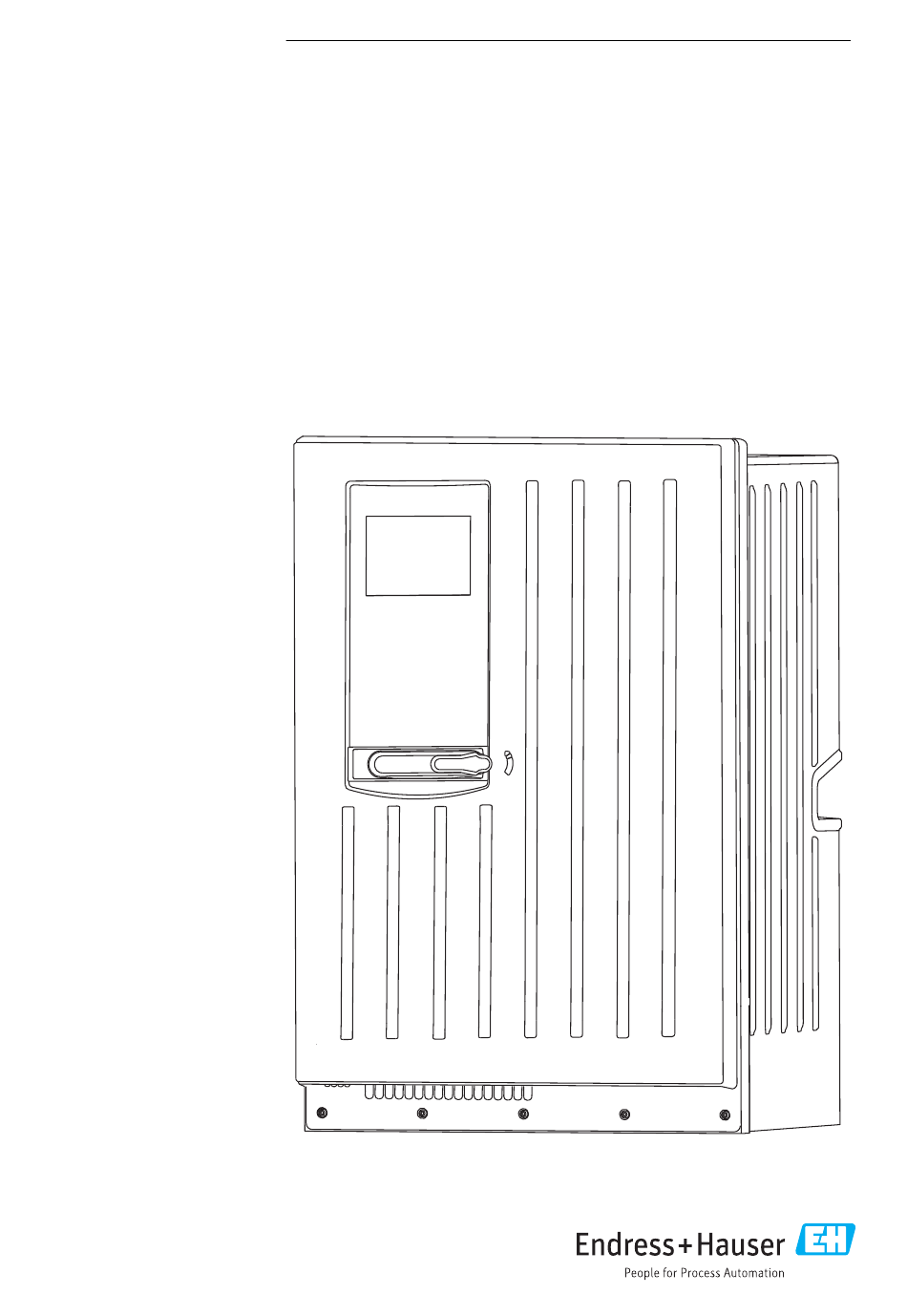

Manuel de mise en service
Liquiline System CA80HA
Analyseur colorimétrique pour la dureté totale
Solutions
Services

Publicité

Table des Matières
loading

Sommaire des Matières pour Endress+Hauser Liquiline System CA80HA

  • Page 1 Products Solutions Services BA01772C/14/FR/03.20 71465995 2020-01-31 Valable à partir de la version 01.07.00 Manuel de mise en service Liquiline System CA80HA Analyseur colorimétrique pour la dureté totale...
  • Page 3: Table Des Matières

    Liquiline System CA80HA Sommaire Sommaire Informations relatives au Interface service ....49 Bus de terrain ..... . 50 document .
  • Page 4 Sommaire Liquiline System CA80HA 11.14 Réinitialiser ..... . . 175 Index ....... 210 11.15 Informations sur les durées de...
  • Page 5: Informations Relatives Au

    Liquiline System CA80HA Informations relatives au document Informations relatives au document Mises en garde Structure de l'information Signification Cette information attire l' a ttention sur une situation dangereuse. DANGER Si cette situation n' e st pas évitée, cela aura pour conséquence des blessures Cause (/conséquences)
  • Page 6: Symboles Sur L'appareil

    En complément de ce manuel de mise en service, les instructions suivantes peuvent être trouvées sur les pages produit de notre site Internet : • Instructions condensées Liquiline System CA80HA, KA01331C • Manuel de mise en service Memosens, BA01245C • Description du logiciel pour les entrées Memosens •...
  • Page 7: Consignes De Sécurité

    Utilisation conforme Le Liquiline System CA80HA est un analyseur par voie humide pour la détermination quasi continue de la dureté totale dans les milieux liquides. L' a nalyseur est destiné à une utilisation dans les applications suivantes : •...
  • Page 8: Sécurité Du Produit

    Consignes de sécurité fondamentales Liquiline System CA80HA N' u tilisez pas de produits endommagés, et protégez-les contre une mise en service involontaire. Marquez les produits endommagés comme défectueux. En cours de fonctionnement : Si les défauts ne peuvent pas être éliminés : Les produits doivent être mis hors service et protégés contre une mise en service...
  • Page 9: Description Du Produit

    Régulateur Ensemble de mesure L' e nsemble de mesure complet comprend : • Analyseur Liquiline System CA80HA avec la configuration commandée • Module de refroidissement intégré pour prolonger la durée de conservation des réactifs (en option) • Réactif, solution de nettoyage et solution standard (à commander séparément) •...
  • Page 10 Description du produit Liquiline System CA80HA Microfiltration (Liquiline System CAT810) • Fonction : prélèvement dans conduite sous pression et filtration • Crépine, 50 μm • Commande via CA80 En option : commande temporisée via timer intégré • Contre-lavage, avec air comprimé ou eau •...
  • Page 11 Liquiline System CA80HA Description du produit A0028792 A0028793  3 Ensemble de mesure avec Liquiline System  4 Ensemble de mesure avec Liquiline System CAT810 CAT810 et vanne de nettoyage Trop-plein Trop-plein Liquiline System CA80 Liquiline System CA80 Trop-plein collecteur d' é chantillons Trop-plein collecteur d' é...
  • Page 12 Description du produit Liquiline System CA80HA A0028789  5 Ensemble de mesure avec Liquiline System CAT820 Pompe Liquiline System CA80 Collecteur d' é chantillons Trop-plein collecteur d' é chantillons Échantillon Filtre (céramique) Produit Endress+Hauser...
  • Page 13 Liquiline System CA80HA Description du produit A0028790  6 Ensemble de mesure avec 2 Liquiline System CAT820 Pompe Liquiline System CA80 Échantillon Vanne Produit Filtre (céramique) Endress+Hauser...
  • Page 14 Description du produit Liquiline System CA80HA A0028787  7 Ensemble de mesure avec Liquiline System CA80, Liquiline System CAT820 et un second analyseur Contre-lavage à l' a ir comprimé (en option) Deuxième analyseur Vanne (en option) Échantillon vers le deuxième analyseur Pompe Filtre (céramique)
  • Page 15: Architecture De L'appareil

    Liquiline System CA80HA Description du produit Architecture de l'appareil 3.3.1 Codage des emplacements et des ports Slot BASE-E Ports A0040671  10 Emplacements et ports à l' a ffichage Valeur mesurée de l' a nalyseur (spécifique aux paramètres) A0040673 A0040672 ...
  • Page 16: Réception Des Marchandises Et Identification Du Produit

    Réception des marchandises et identification du produit Liquiline System CA80HA Slot BASE2-E Slot 4 Port 1 Pin 41 A0039621  11 Réalisation d' u n plan de bornes avec l' e xemple du contact NO (borne 41) d' u n relais Réception des marchandises et identification du...
  • Page 17: Identification Du Produit

    Liquiline System CA80HA Réception des marchandises et identification du produit AVIS Un transport inapproprié peut endommager l'analyseur ‣ Toujours utiliser un chariot élévateur à plate-forme ou à fourche pour transporter l' a nalyseur. Identification du produit 4.2.1 Plaque signalétique Les plaques signalétiques se trouvent : •...
  • Page 18: Contenu De La Livraison

    Réception des marchandises et identification du produit Liquiline System CA80HA Cliquez sur la photo du produit dans la fenêtre contextuelle.  Une nouvelle fenêtre (Device Viewer) s' o uvre. Toutes les informations relatives à votre appareil s' a ffichent dans cette fenêtre, de même que la documentation du produit.
  • Page 19: Montage

    Liquiline System CA80HA Montage Montage ATTENTION Un transport incorrect peut occasionner des blessures et endommager l'appareil ‣ Toujours utiliser un chariot élévateur à plate-forme ou à fourche pour transporter l' a nalyseur. Deux personnes sont nécessaires pour l' i nstallation.
  • Page 20 Montage Liquiline System CA80HA 417 (16.42) 530 (20.87) A0030419  13 Liquiline System CA80 version ouverte, dimensions en mm (in) Endress+Hauser...
  • Page 21 Liquiline System CA80HA Montage 654 (25.74) A0028821  14 Liquiline System CA80 avec socle, dimensions en mm (in) Endress+Hauser...
  • Page 22 Montage Liquiline System CA80HA 1800 (70.9) 8 (0.31) A0041592  15 Colonne (accessoire) pour version "Outdoor", dimensions en mm (inch) 5.1.2 Emplacement de montage Lors de l' i nstallation de l' a ppareil, tenir compte des points suivants : ‣...
  • Page 23 Liquiline System CA80HA Montage 5.1.3 Espacement requis lors du montage Espacement requis pour l' i nstallation de l' a nalyseur ≥330(12.99) ≤116 ° A0036774 A0036775  16 Espacement minimum requis pour le montage.  17 Angle d' o uverture maximale Unité...
  • Page 24: Montage De L'analyseur Sur Un Mur

    Montage Liquiline System CA80HA Montage de l'analyseur sur un mur ATTENTION Une installation incorrecte peut occasionner des blessures et endommager l'appareil ‣ En cas de montage mural, vérifiez que l' a nalyseur est entièrement attaché au support mural en haut et en bas et fixez-le à l' a ide de la vis de sécurité au support mural du haut.
  • Page 25: Montage De La Version Avec Armoire Au

    Liquiline System CA80HA Montage Fixez les deux parties supérieures du support mural avec les vis fournies. Montage de la version avec armoire au sol ATTENTION Une installation incorrecte peut occasionner des blessures et endommager l'appareil ‣ Si vous utilisez la version avec armoire au sol, veillez à ce que le socle soit fixé au sol.
  • Page 26: Contrôle Du Montage

    Raccordement électrique Liquiline System CA80HA Vissez le socle au sol. Soulevez l' a nalyseur (2 personnes sont nécessaires) et posez-le sur le socle. Utilisez les poignées en creux. Vissez le socle à l' a nalyseur à l' a ide des 6 vis fournies.
  • Page 27 Liquiline System CA80HA Raccordement électrique Raccordement d'entrées/sorties analogiques, de capteurs Memosens ou de bus de terrain numériques Retirer le bac à flacons : soulever légèrement la poignée encastrée et la tirer vers l' a vant. Retirer le capot fixé. Retirer tous les tuyaux d' a spiration de liquides du Liquid Manager.
  • Page 28 Raccordement électrique Liquiline System CA80HA Rabattre la plaque porteuse vers l' a vant . 6 x Ph2 Dévisser les 6 vis du couvercle du compartiment de l' é lectronique à l' a ide d' u n tournevis cruciforme et rabattre le couvercle vers l' a vant.
  • Page 29 Liquiline System CA80HA Raccordement électrique Après le raccordement : Fixer le couvercle du compartiment de l' é lectronique à l' a ide des 6 vis. Replier la plaque porteuse et utiliser les vis 6 pour la fixer après le raccordement.
  • Page 30: Raccordement Du Dispositif De Préparation D'échantillons

    Raccordement électrique Liquiline System CA80HA A0040612  23 Affectation des bornes Tension 24 V interne Alimentation +24 V Alimentation -24 V Affectation : terre fonctionnelle Le marquage sur le bornier de raccordement est choisi de telle sorte à ce qu' i l s' a pplique à...
  • Page 31 Liquiline System CA80HA Raccordement électrique Passer le câble à travers le presse-étoupe. Uniquement pour les anciennes versions avec presse-étoupe G ou NPT : Remplacer les presse-étoupe à filetage M déjà installés par les presse-étoupe G ou NPT joints. Les traversées de tuyau M32 ne sont pas concernées.
  • Page 32 Raccordement électrique Liquiline System CA80HA Exemple de câble (ne correspond pas nécessairement au câble d' o rigine)  26 Insérer le câble Collier de blindage pour l' a limentation électrique et Memosens Serre-câble pour chauffage de tuyau  25 Câble préconfectionné...
  • Page 33: Raccordement Des Capteurs Et Des Modules Supplémentaires

    Liquiline System CA80HA Raccordement électrique Posez le câble dans le boîtier de sorte que le blindage de câble mis à nu s' a dapte dans l' u n des serre-câble et que les fils puissent être posés facilement jusqu' a ux bornes enfichables.
  • Page 34 Raccordement électrique Liquiline System CA80HA BASE-E A0028935  29 Compartiment de raccordement dans le boîtier du régulateur Module de base E Interface analyseur Cache Couvercle du module Endress+Hauser...
  • Page 35 Liquiline System CA80HA Raccordement électrique Module de base E – – – – – – Power L/+ N/– PE L/+ N/– * A0015871 A0015873  30 Module de base E  31 Schéma de raccordement du module de base E Alimentation pour capteurs numériques à...
  • Page 36 Raccordement électrique Liquiline System CA80HA Com B Com A – A0024019  32 Exemple d' u n câble de données Memosens Memosens CYK10 Raccordement des extrémités préconfectionnées du câble de capteur au module de base E Pour accéder au compartiment de l' é lectronique, suivez les indications du chapitre "Pose des câbles"...
  • Page 37 Liquiline System CA80HA Raccordement électrique ‣ Si des blindages supplémentaires sont nécessaires, raccordez-les à PE au centre dans l' a rmoire de commande via des borniers non fournis. Entrées et sorties numériques Module DIO – – – – – –...
  • Page 38 Raccordement électrique Liquiline System CA80HA Entrées courant Module 2AI – –  36 Module  37 Schéma de raccordement Endress+Hauser...
  • Page 39 Liquiline System CA80HA Raccordement électrique Sorties courant – – – – – –  39 Schéma de  40 Module  41 Schéma de  38 Module raccordement raccordement Endress+Hauser...
  • Page 40 Raccordement électrique Liquiline System CA80HA Relais Module 2R Module 4R  42 Module  43 Schéma de  44 Module  45 Schéma de raccordement raccordement Endress+Hauser...
  • Page 41 Liquiline System CA80HA Raccordement électrique Exemple : Raccordement de l' u nité de nettoyage 71072583 pour CAS40D AVIS Consommation électrique trop élevée pour le relais d'alarme du Liquiline ! Peut causer des dommages irréversibles au module de base ‣ Raccordez uniquement l' u nité de nettoyage aux bornes d' u n module additionnel (AOR, 2R ou 4R), pas au relais d' a larme du module de base.
  • Page 42 Raccordement électrique Liquiline System CA80HA 6.4.4 Raccordement de la communication numérique Module 485 128/SW Service DGND Termi- nation RS485  48 Schéma de  47 Module raccordement Borne PROFIBUS DP Modbus RS485 Non connecté DGND DGND Endress+Hauser...
  • Page 43 Liquiline System CA80HA Raccordement électrique LED sur la face avant du module Désignation Couleur Description RJ45 LNK/ACT • Off = connexion inactive • On = connexion active • Clignotante = transmission de données RJ45 10/100 • Off = vitesse de transmission 10 Mbit/s •...
  • Page 44 Raccordement électrique Liquiline System CA80HA Module ETH 128/SW Service  50 Schéma de  49 Module raccordement LED sur la face avant du module Description Couleur Description RJ45 LNK/ACT • Off = connexion inactive • On = connexion active • Clignotante = transmission de données...
  • Page 45: Réglages Hardware

    Liquiline System CA80HA Raccordement électrique Commutateurs DIP sur la face avant du module Réglage par Affectation défaut 1-128 Adresse bus (→ "Mise en service/Communication") Protection en écriture : "ON" = La configuration n' e st pas possible via le bus,...
  • Page 46 Raccordement électrique Liquiline System CA80HA DGND B/B' A/A'  52 Structure de la terminaison interne 2. Terminaison externe Laissez les commutateurs DIP se trouvant sur la carte module en position "OFF" (réglage par défaut). ‣ Raccordez la terminaison externe aux bornes 81 et 82 sur la face avant du module 485 pour l' a limentation 5 V.
  • Page 47: Garantir L'indice De Protection

    Liquiline System CA80HA Intégration système Garantir l'indice de protection À la livraison, il convient de ne réaliser que les raccordements mécaniques et électriques décrits dans le présent manuel, qui sont nécessaires à l' a pplication prévue. ‣ Travailler avec précaution.
  • Page 48 Intégration système Liquiline System CA80HA 485 / ETH Web Browser A0026779  56 Raccordement serveur web/Ethernet 7.1.2 Établissement de la connexion de données Pour s' a ssurer que l' a ppareil dispose d' u ne adresse IP valide, il faut désactiver le paramètre DHCP dans les réglages Ethernet.
  • Page 49: Interface Service

    Au lieu d' u tiliser un navigateur Internet, il est également possible d' u tiliser FieldCare pour la configuration via Ethernet. Les DTM Ethernet nécessaires pour cela font partie de la "Endress+Hauser Interface Device DTM Library". Téléchargement : https://portal.endress.com/webdownload/FieldCareDownloadGUI/ Interface service L' i nterface service permet de raccorder l' a ppareil à...
  • Page 50: Bus De Terrain

    Intégration système Liquiline System CA80HA Raccorder la Commubox via le port USB de l' o rdinateur sur lequel est installé FieldCare. FieldCare Service FXA291 A0029231  58 Vue d' e nsemble du raccordement 7.2.2 Établissement de la connexion de données Démarrer FieldCare.
  • Page 51 Liquiline System CA80HA Intégration système 7.3.2 Modbus Avec le module de bus de terrain 485 et la version d' a ppareil appropriée, vous pouvez communiquer via Modbus RS485 ou Modbus TCP. Pour Modbus TCP, vous pouvez utiliser le module ETH à la place du module 485.
  • Page 52: Options De Configuration

    Options de configuration Liquiline System CA80HA Options de configuration Structure et principe du menu de configuration Menu/Language English Čeština Nederlands Français Deutsch Italiano Polski A0040682 A0036773  60 Affichage (exemple)  59 Affichage (exemple) Menu et/ou désignation de l' a ppareil Touche programmable (appuyer) Indicateur d' é...
  • Page 53 Liquiline System CA80HA Options de configuration Déverrouiller les touches de programmation Appuyez sur le navigateur pendant plus de 2 s.  Un menu contextuel s' o uvre pour déverrouiller les touches de programmation. Clavier débloqué .  S' i l n' y a pas de protection par mot de passe, les touches sont immédiatement déverrouillées.
  • Page 54 Options de configuration Liquiline System CA80HA Actions • Une action est déclenchée à l' a ide de la fonction correspondante. • Une action est reconnaissable à ce symbole placé devant : • Exemples d' a ctions typiques : • Effacer des entrées de registre •...
  • Page 55: Mise En Service

    Liquiline System CA80HA Mise en service Tableaux • Les tableaux sont nécessaires pour représenter les fonctions mathématiques . • Un tableau peut être édité en naviguant à l' a ide du navigateur à travers les lignes et les colonnes et en modifiant les valeurs des cellules.
  • Page 56 Mise en service Liquiline System CA80HA ATTENTION Fonction de nettoyage automatique pour le tuyau d'aspiration Risque de blessure par contact avec une solution de nettoyage très acide ‣ Ne raccourcissez pas le tuyau d' a spiration du système. ATTENTION Activités pendant que l'analyseur est en fonctionnement Risque de blessure et d' i nfection par le produit, les réactifs ou la solution de nettoyage!
  • Page 57 Liquiline System CA80HA Mise en service optional dilution A0034793  62 Liquiline System CA80HA, appareil monovoie Solution standard 1 Échantillon Réactif RK 2, 3, 7 Seringues Sortie Sortie Cuvette Collecteur d' é chantillons Photomètre/cellule de mesure Solution de nettoyage Pièce en T...
  • Page 58 Mise en service Liquiline System CA80HA optional dilution A0034794  63 Liquiline System CA80HA, appareil à deux voies Solution standard 1 Échantillon Réactif RK 2, 3, 7 Seringues Sortie Sortie Cuvette Collecteur d' é chantillons Photomètre/cellule de mesure Solution de nettoyage Pièce en T...
  • Page 59 Liquiline System CA80HA Mise en service optional dilution A0034795  64 Liquiline System CA80HA, appareil à prise directe Solution standard 1 Échantillon Réactif RK 2, 3, 7 Seringues Sortie Sortie Cuvette Solution de nettoyage Photomètre/cellule de mesure Pièce en T 9.1.2...
  • Page 60: Contrôle Du Fonctionnement

    Mise en service Liquiline System CA80HA Contrôle du fonctionnement AVERTISSEMENT Raccordement incorrect, tension d'alimentation incorrecte Risques pour la sécurité du personnel et de dysfonctionnement de l' a ppareil ! ‣ Vérifiez que tous les raccordements ont été effectués correctement, conformément au schéma de raccordement.
  • Page 61: Réglage De La Langue De Programmation

    Liquiline System CA80HA Mise en service Réglage de la langue de programmation Configurer la langue ‣ Appuyez sur la touche programmable MENU . Réglez la langue souhaitée dans l' o ption de menu du haut.  L' a ppareil peut à présent fonctionner avec la langue sélectionnée.
  • Page 62: Configuration

    Configuration Liquiline System CA80HA Configuration 10.1 Affichage 10.1.1 Touches programmables en mode mesure Dans la ligne du bas de l' a fficheur, se trouvent quatre touches programmables dans les écrans de mesure : • Avec MENU et DIAG , vous accédez directement au menu logiciel spécifique.
  • Page 63: Configuration Générale

    Liquiline System CA80HA Configuration Icône Emplacement Description Barre d' e n-tête Hold actif (pour les capteurs) A la valeur mesurée Hold pour l' a ctionneur (sortie courant, contact de seuil...) actif A la valeur mesurée Un offset a été ajouté à la valeur mesurée A la valeur mesurée...
  • Page 64 Configuration Liquiline System CA80HA Menu/Configurer/Configuration générale Fonction Options Info Courant erreur 0.0...23.0 mA Cette fonction satisfait à NAMUR NE43. ‣ Réglage par défaut Réglez la valeur de courant qui doit être 22,5 mA délivrée aux sorties courant en cas de défaut.
  • Page 65 Liquiline System CA80HA Configuration Menu/Configurer/Configuration générale/Date/heure Fonction Options Info Configuration étendue ‣ Format date Sélection Sélectionnez un format de date. • JJ.MM.AAAA • AAAA-MM-JJ • MM-JJ-AAAA Réglage par défaut JJ.MM.AAAA ‣ Format heure Sélection Choisissez entre le mode d' a ffichage 12 •...
  • Page 66 Configuration Liquiline System CA80HA Menu/Configurer/Configuration générale/Réglages Hold Fonction Options Info ‣ Menu configuration Sélection Choisissez si un hold doit être émis lorsque • Désactivé le menu respectif s' o uvre. Menu diagnostics • Activé Réglage par défaut Désactivé Etalonnage en cours Réglage par défaut...
  • Page 67 Liquiline System CA80HA Configuration Menu/Configurer/Configuration générale/Registres Fonctionnement Options Info Identification registre Texte libre, 16 caractères Partie du nom du fichier lors de l' e xportation d' u n registre Registre d\' é vènements Sélection Tous les messages de diagnostic sont •...
  • Page 68 Configuration Liquiline System CA80HA Menu/Configurer/Configuration générale/Registres Fonctionnement Options Info Registre de données PE1 Affectation à la voie de mesure Source de données Lecture seule La voie de mesure affectée est affichée Paramètre mesuré Lecture seule Indication en texte clair du paramètre enregistré...
  • Page 69 Liquiline System CA80HA Configuration Menu/Configurer/Configuration générale/Registres Fonctionnement Options Info Registres de données Pour les capteurs Memosens raccordés (en option) Nouveau Il est possible de créer un maximum de 8 registres de données. Nom du registre Texte libre, 20 caractères ‣...
  • Page 70 Configuration Liquiline System CA80HA Menu/Configurer/Configuration générale/Registres Fonctionnement Options Info Démarrage/Arrêt simultané Action Apparaît si plus d' u n registre de données a été créé. Il est possible de lancer ou de stopper l' e nregistrement de tous les registres de données d' u n seul clic.
  • Page 71 Liquiline System CA80HA Configuration Menu/Configurer/Configuration générale/Registres Fonctionnement Options Info Courbe Menu pour définir l' a ffichage graphique Axes Sélection Les axes (x, y) doivent-ils être affichés (On) ou • Off non (Off) ? • On Réglage par défaut Orientation Sélection Il est possible de choisir si les courbes de valeur •...
  • Page 72 Configuration Liquiline System CA80HA Sélectionner le registre de données "01".  Affichage additionnel : Tps registre restant. Uniquement dans le cas de Remplissage mémoire: Décider de régler Avertissement débordement: On ou Off.  On: L' a ppareil affiche un message de diagnostic en cas de dépassement de mémoire.
  • Page 73 Liquiline System CA80HA Configuration Menu/Configurer/(Configuration générale ou Entrées<voie capteur>)/Configuration étendue/Réglages diagnostics/Comportement diag. Fonction Options Info Sortie diag. Sélection Avant de pouvoir affecter le message à une • Aucun sortie, il faut configurer une sortie relais sur • Relais alarme Diagnostic .
  • Page 74 Configuration Liquiline System CA80HA Menu/Configurer/Configuration générale/Configuration étendue/PROFIBUS Fonction Options Info Adresse bus 1 à 125 Si vous accédez au bus via le hardware (commutateurs DIP sur le module, ), vous pouvez uniquement lire l' a dresse ici. Si une adresse invalide est réglée via le hardware, vous devez attribuer ici ou via le bus une adresse valide pour votre appareil.
  • Page 75 Liquiline System CA80HA Configuration Menu/Configurer/Configuration générale/Configuration étendue/Modbus Fonction Options Info Réglages Mode de transmission Sélection Le mode de transmission est affiché en • TCP fonction de la version commandée. • RTU Dans le cas de la transmission RS485, vous • ASCII pouvez choisir entre RTU et ASCII .
  • Page 76 Configuration Liquiline System CA80HA Menu/Configurer/Configuration générale/Configuration étendue/Serveur web Fonction Options Info Gestion utilisateur Liste des utilisateurs déjà créés Vue/édition Vous pouvez modifier des noms d' u tilisateur ou des mots de passe ou supprimer des utilisateurs. Un utilisateur a déjà été créé en usine : "admin"...
  • Page 77 Liquiline System CA80HA Configuration EtherNet/IP Menu/Configurer/Configuration générale/Configuration étendue/Ethernet Fonction Options Info Activer Sélection Vous pouvez désactiver ici la communication. • Off Le logiciel n' e st alors accessible que via la • On configuration sur site. Réglage par défaut Réglages Réglages liaison...
  • Page 78 Gestion des données Mise à jour du firmware Contacter Endress+Hauser pour plus d' i nformations sur les mises à jour de logiciel disponibles pour le régulateur et leur compatibilité avec les versions précédentes. Version actuelle du firmware de l' a nalyseur, du module de commande de l' a ctionneur: Menu/Diagnostic/Information système/.
  • Page 79 Liquiline System CA80HA Configuration Sauvegarde de la configuration La sauvegarde d' u ne configuration présente, entre autres, les avantages suivants : • Copie des réglages pour d' a utres appareils • Commutation simple et rapide entre les différentes configurations, par ex. pour des comptes d' u tilisateurs différents ou en cas de changement récurrent du type de capteur...
  • Page 80 Configuration Liquiline System CA80HA Exportation de la configuration L' e xportation d' u ne configuration présente, entre autres, les avantages suivants : • Exportation en format xml avec feuille de style pour une représentation formatée dans une application compatible xml comme Microsoft Internet Explorer •...
  • Page 81: Analyseur

    Liquiline System CA80HA Configuration Fonctionnement Code upgrade commençant par Modbus RS485 0B5... EtherNet/IP 0B9... PROFINET 0B7... Refroidissement 0F1... Régulation prédictive 220... Chemoclean Plus 25... Collecteur 20... Voies de mesure 28... Configurer la fonction mathématique Capacité échangeur cationique 301... Via prise Ethernet du module Base2, pour versions sans bus de terrain Ethernet La disponibilité...
  • Page 82 Configuration Liquiline System CA80HA Menu/Configurer/Analyseur Fonction Options Info Param. mes. Lecture seule Gamme de mesure Lecture seule 10.3.1 Configuration avancée Menu/Configurer/Analyseur/Configuration étendue Fonctionnement Options Info Valeur mesurée Valeur principale Sélection • CaCO3 • Ca Réglage par défaut CaCO3 Unité Sélection •...
  • Page 83 Liquiline System CA80HA Configuration Menu/Configurer/Analyseur/Configuration étendue Fonctionnement Options Info Signal pour demande échant. Délai SP%C Sélection En mode automatique, la mesure ne commence 0.00 à 30.00 (MM:SS) qu' u ne fois le délai d' e xécution écoulé. Le signal de demande d' é chantillon est actif du début du Réglage par défaut...
  • Page 84 Configuration Liquiline System CA80HA Menu/Configurer/Analyseur/Configuration étendue Fonctionnement Options Info Code diag. 732 Lecture seule Flacons Surveillance Sélection • Off • On Réglage par défaut Niveaux remplis. flacon Vol. démarrage Nettoyant C Sélection 100 à 1000 ml Réglage par défaut 500 ml Standard S1 Sélection...
  • Page 85 Liquiline System CA80HA Configuration Menu/Configurer/Analyseur/Configuration étendue Fonctionnement Options Info Nettoyant C Sélection 1 à 20 % Réglage par défaut Standard S1 Sélection 1 à 20 % Réglage par défaut Réactif RK Sélection 1 à 40 % Réglage par défaut Code diag. 727 Lecture seule Enregist.
  • Page 86 Configuration Liquiline System CA80HA 10.3.2 Mesure Menu/Configurer/Analyseur/Mesure Fonctionnement Options Info Condition démarrage Sélection Immédiat: L' a nalyseur démarre directement le • Immédiat cycle de mesure dès que le mode automatique • Date/heure est activé. • Continu Date/heure: L' a nalyseur démarre le cycle de mesure à...
  • Page 87 Liquiline System CA80HA Configuration 10.3.3 Étalonnage Menu/Configurer/Analyseur/Etalonnage Fonctionnement Options Info Condition démarrage Sélection L' é talonnage peut démarrer soit • Immédiat immédiatement soit à une date ou une heure • Date/heure définie. Réglage par défaut Immédiat Si la condition de démarrage sélectionnée est Immédiat Date 01.01.1970 à...
  • Page 88: Dispositif De Préparation Des

    Configuration Liquiline System CA80HA Menu/Configurer/Analyseur/Nettoyage Fonction Options Info Condition démarrage Sélection Immédiat: Le nettoyage démarre • Immédiat immédiatement. • Date/heure Date/heure: Le nettoyage démarre à la date/ • Désactivé heure choisie. Désactivé: Le nettoyage supplémentaire n' e st Réglage par défaut pas activé.
  • Page 89 Liquiline System CA80HA Configuration Menu/Configurer/Préparation échant. Fonction Options Info Prépa. échantillon 1 Dans le cas d' a ppareils bivoies, la préparation d' é chantillons 2 est également affichée. Mode de fonction. Sélection Régulé: • Régulé Préparation d' é chantillons commandée par •...
  • Page 90 Configuration Liquiline System CA80HA Menu/Configurer/Préparation échant. Fonction Options Info Durée nettoyage Sélection Durée du nettoyage automatique à l' a ir 10 à 60 s comprimé Réglage par défaut 30 s Chauffages(CAT820, CAT860) Armoire Sélection En cas de rétrofit, le chauffage peut être activé...
  • Page 91 Liquiline System CA80HA Configuration Menu/Configurer/Préparation échant. Fonction Options Info Seuil avertissement Sélection 01‐00 à 99-00 (JJ-HH) Réglage par défaut 60-00 Réinitialiser les réglages Réinitialisation de tous les réglages spécifiques au dispositif de préparation d' é chantillons. Tous les autres réglages sont conservés.
  • Page 92: Entrées Courant

    Configuration Liquiline System CA80HA 10.5 Entrées courant L' e ntrée peut être utilisée par exemple comme source de données pour les contacts de seuil et les registres. De plus, les valeurs externes peuvent être mises à disposition comme valeurs de consigne pour les régulateurs.
  • Page 93: Entrées Et Sorties Binaires

    Liquiline System CA80HA Configuration 10.6 Entrées et sorties binaires Les options hardware, par ex. module "DIO" avec 2 entrées numériques et 2 sorties numériques ou module de bus de terrain "485", permettent : • Via un signal d' e ntrée numérique •...
  • Page 94 Configuration Liquiline System CA80HA 10.6.1 Exemples d'application Régulation du chlore avec régulation prédictive CA80 CCA250 Dig.in CA80 CCA250 Dig.out: PFM CA80 – CA80: DIO Dig.in: PFM Flow, e.g. Promag53 A0029239  65 Exemple d' u ne régulation du chlore avec régulation prédictive Raccordement du capteur de position inductif INS de la CCA250 à...
  • Page 95 Liquiline System CA80HA Configuration Dans le logiciel, configurez un régulateur et, pour la source, sélectionnez l' e ntrée binaire (par ex.Entrée binaire 1) à laquelle le capteur de position est raccordé. (Menu/ Fonctions additionnelles/Régulateurs/Régulateur 1/Régulateur désactivé = Entrée binaire 1) Type signal: Pour l' e ntrée sélectionnée, sélectionnez le réglage par défaut (Signal...
  • Page 96 Configuration Liquiline System CA80HA CA80 en tant que maître de nettoyage pour les capteurs raccordés (en option) Dig.in CA80 CA80 CA80 A0029241  66 Exemple pour contrôle central du nettoyage Déclencheur externe du nettoyage à l' e ntrée binaire Transmission du hold externe via la sortie binaire aux autres appareils de mesure n' a yant pas de système de nettoyage raccordé...
  • Page 97 Liquiline System CA80HA Configuration Les informations suivantes sont traitées aux entrées binaires ou délivrées aux sorties binaires : • Entrées binaires : Signal pour accès process : l' a nalyseur ne peut effectuer des activités nécessitant un échantillon (mesure, calibrage, nettoyage) que lorsque le signal est actif. L' h eure et la séquence de fonctionnement correspondent aux réglages faits dans la configuration.
  • Page 98 Configuration Liquiline System CA80HA nettoyage doit avoir lieu sur la base des intervalles de temps réglés : dans ce cas, ces opérations sont réalisées en premier, puis la mesure suit immédiatement après. Si nécessaire, raccorder le signal Mesure active à une sortie binaire pour savoir exactement quand la mesure démarre.
  • Page 99 Liquiline System CA80HA Configuration Menu/Configurer/Sorties/Sortie binaire x:y doit être sélectionné. Configurer les sorties binaires de la façon suivante : Menu/Configurer/Sorties/Sortie binaire x:y Fonctionnement Options Info Sortie binaire Sélection Type signal Sélection Signal statique Fonction Sélection Analyseur Attributions Sélection Choisir ici quelles sorties binaires délivrent Mesure active SP1 l' é...
  • Page 100 Configuration Liquiline System CA80HA Menu/Configurer/Sorties/Sortie binaire x:y Fonctionnement Options Info Sortie binaire Sélection Type signal Sélection Signal statique Fonction Sélection Analyseur Attributions Sélection Choisir ici quelles sorties binaires délivrent PE1 Echant. requis l' é tat système d' u ne mesure en cours.
  • Page 101 Liquiline System CA80HA Configuration Menu/Configurer/Entrées/Entrée binaire x:y Fonction Options Info Type signal = Signal statique Niveau signal Sélection Détermine quels niveaux de signaux d' e ntrée • Bas doivent activer par exemple la commutation de • Haut la gamme de mesure ou un nettoyage.
  • Page 102 Configuration Liquiline System CA80HA Menu/Configurer/Entrées/Entrée binaire x:y Fonction Options Info Mode entrée Sélection Fréquence • Fréquence Affichage en Hz dans le menu mesure • Paramètre Paramètre • Débit Définissez le nom et l' u nité du paramètre, qui Réglage par défaut seront ensuite affichés dans le menu mesure.
  • Page 103 Liquiline System CA80HA Configuration 10.6.3 Configuration des sorties binaires Menu/Configurer/Sorties/Sortie binaire x:y Fonction Options Info Sortie binaire Sélection Active/désactive la sortie • Off • On Réglage par défaut ‣ Type signal Sélection Sélectionnez le type de signal. • Signal statique Signal statique •...
  • Page 104 Configuration Liquiline System CA80HA Menu/Configurer/Sorties/Sortie binaire x:y Fonction Options Info Type signal = Signal statique Fonction Sélection Source pour l' é tat de commutation à délivrer • Aucune Les fonctions suivantes dépendent de l' o ption • Contacts de seuil sélectionnée.
  • Page 105 Liquiline System CA80HA Configuration Menu/Configurer/Sorties/Sortie binaire x:y Fonction Options Info ‣ Format val. mesurée Sélection Déterminez le nombre de décimales. • # • #.# • #.## • #.### Réglage par défaut #.## Endress+Hauser...
  • Page 106 Configuration Liquiline System CA80HA Menu/Configurer/Sorties/Sortie binaire x:y Fonction Options Info Source de données Sélection Source de laquelle provient la valeur qui doit • Aucune être délivrée comme fréquence via la sortie • Entrées capteur binaire. • Entrées binaires • Régulateur •...
  • Page 107: Sorties Signal

    Liquiline System CA80HA Configuration 10.7 Sorties signal 10.7.1 Sorties courant Le Liquiline System CA80 dispose en standard de deux sorties courant analogiques. Il est possible de configurer des sorties courant supplémentaires avec des modules d' e xtension. Réglage de la gamme de sortie courant ‣...
  • Page 108 Configuration Liquiline System CA80HA Menu/Configurer/Sorties/Sortie courant x:y Fonctionnement Options Info Comportement Hold Sélection Geler dernière valeur (pour les capteurs) • Geler dernière valeur L' a ppareil gèle la dernière valeur de courant. • Valeur fixe Valeur fixe • Ignorer Définir une valeur de courant fixe délivrée à la Réglage par défaut...
  • Page 109 Liquiline System CA80HA Configuration Source de données Valeur mesurée Sélection • Température • pH • Ammonium • Nitrate • Potassium • Chlorure TU/TS Sélection • Température • Turbidité g/l (uniquement TU/TS) • Turbidité FNU (uniquement TU/TS) • Turbidité formazine (uniquement TU) •...
  • Page 110 Configuration Liquiline System CA80HA process que dans une seule direction (pas dans les deux). L' a ppareil divise la grandeur réglante bipolaire y en deux grandeurs réglantes unipolaires y+ et y-. Seules les deux parties unipolaires de la grandeur réglante sont disponibles à la sélection pour la transmission à...
  • Page 111 Liquiline System CA80HA Configuration Délivrer l'état d'un contact de seuil Fonction = Contact de seuil Fonctionnement Options Info Source de données Sélection Sélectionner le contact de seuil par lequel l' é tat Contact de seuil 1 ... 8 du relais doit être délivré.
  • Page 112 Configuration Liquiline System CA80HA 1. Long.Imp.Var. (longueur d' i mpulsion variable) : La fréquence d' é chantillonnage varie sur une période T (T=t ). La durée de période reste constante. y = t / T 10 % 50 % 100 % 1 "High"...
  • Page 113 Liquiline System CA80HA Configuration Fonction = Régulateur Fonctionnement Options Info Type actionneur Sélection On détermine ici la partie du régulateur qui • Aucun doit alimenter le relais. Unipolaire(+) est la • Unipolaire(-) partie de la grandeur réglante utilisée par le •...
  • Page 114 Configuration Liquiline System CA80HA Un message est assigné individuellement à la sortie relais à 2 points dans le menu : • Menu/Configurer/Configuration générale/Configuration étendue/Réglages diagnostics/Comportement diag. (messages spécifiques à l' a ppareil) • Menu/Configurer/Entrées/<Capteur>/Configuration étendue/Réglages diagnostics/ Comportement diag. (messages spécifiques au capteur) Avant de pouvoir affecter la sortie relais à...
  • Page 115 Liquiline System CA80HA Configuration Délivrer l'état d'une fonction de nettoyage Fonction = Nettoyage(pour capteurs) Fonctionnement Options Info Attributions Sélection Il est possible d' i ndiquer ici comment une • Aucune fonction de nettoyage doit être affichée pour le • Dépend du type de relais.
  • Page 116 Configuration Liquiline System CA80HA 10.7.3 PROFIBUS DP et PROFINET Variables d'appareil (appareil → PROFIBUS/PROFINET) Il est ici possible de déterminer les valeurs de process qui doivent être appliquées aux blocs de fonctions PROFIBUS et qui sont ainsi disponibles à la transmission via communication PROFIBUS.
  • Page 117: Fonctions Additionnelles

    Liquiline System CA80HA Configuration Vous pouvez définir un maximum de 16 variables d' a ppareil. Déterminez la source de données.  Vous pouvez choisir entre l' a nalyseur, des entrées capteur et des régulateurs. Sélectionnez la valeur mesurée qui doit être délivrée.
  • Page 118 Configuration Liquiline System CA80HA Menu/Configurer/Fonctions additionnelles/Contacts de seuil/Contact de seuil 1 ... 8 Fonction Options Info ‣ Source de données Sélection Déterminez l' e ntrée ou la sortie qui doit • Aucune être la source de données pour le contact de •...
  • Page 119 Liquiline System CA80HA Configuration Source de données Valeur mesurée Désinfection Sélection • Température • Courant capteur • Concentration Sélection • Température • pH • Ammonium • Nitrate • Potassium • Chlorure TU/TS Sélection • Température • Turbidité g/l (uniquement TU/TS) •...
  • Page 120 Configuration Liquiline System CA80HA Menu/Configurer/Fonctions additionnelles/Contacts de seuil/Contact de seuil 1 ... 8 Fonctionnement Options Info Programme nettoyage Sélection Choisir ici quelle instance de nettoyage doit être • Aucun démarrée lorsque le contact de seuil est actif. • Nettoyage 1 ... 4 Réglage par défaut...
  • Page 121 Liquiline System CA80HA Configuration Menu/Configurer/Fonctions additionnelles/Contacts de seuil/Contact de seuil 1 ... 8 Fonctionnement Options Info Valeur début gamme Les réglages dépendent de la Mode de fonction. = En dehors de la gamme valeur mesurée de contrôle ou Dans la gamme de contrôle...
  • Page 122 Configuration Liquiline System CA80HA Menu/Configurer/Fonctions additionnelles/Contacts de seuil/Contact de seuil 1 ... 8 Fonctionnement Options Info Hystérésis Les réglages dépendent de la Mode de fonction. ≠ Taux changement valeur mesurée L' h ystérésis est nécessaire garantir un comportement stable à la commutation.
  • Page 123 Liquiline System CA80HA Configuration Menu/Configurer/Fonctions additionnelles/Contacts de seuil/Contact de seuil 1 ... 8 Fonctionnement Options Info Valeur delta Les réglages dépendent de la Mode de fonction. = Taux changement valeur mesurée Ce mode permet de surveiller la pente de la valeur mesurée (MV).
  • Page 124 Configuration Liquiline System CA80HA 10.8.2 Régulateur Structure du régulateur dans la représentation de Laplace A0015007  73 Diagramme de principe de la structure du régulateur Zone neutre Partie intégrale Limitation de la sortie Partie différentielle Gain (valeur P) αT Constante de temps d' a mortissement avec α = 0 à 1 Temps d' a ction intégrale (valeur I)
  • Page 125 Liquiline System CA80HA Configuration Configuration Prendre les décisions suivantes lors de la configuration d' u n régulateur : • (1) À quelle catégorie le process peut-il être assigné ? → Type procédé • (2) La grandeur mesurée (grandeur du régulateur) peut-elle être influencée dans une direction ou dans les deux directions ? Régulateur unilatéral ou bilatéral, →...
  • Page 126 Configuration Liquiline System CA80HA Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info ‣ Régulation Sélection Configurer d' a bord le régulateur et laisser le • Off commutateur sur son réglage par défaut • Automatique (Off). • Mode manuel Une fois tous les réglages effectués, il est Réglage par défaut...
  • Page 127 Liquiline System CA80HA Configuration Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info ‣ Type procédé Sélection Décider quel type de process décrit le mieux • En ligne le process particulier. • Batch Réglage par défaut En ligne Process par lots Le produit se trouve dans un système clos.
  • Page 128 Configuration Liquiline System CA80HA Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info Direction effective Sélection Dans quelle direction le régulateur doit-il • Direct influencer la valeur mesurée ? Type Régulateur = PID 1 plage • Inverse • La valeur mesurée doit augmenter suite au dosage (p. ex.
  • Page 129 Liquiline System CA80HA Configuration Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info 0,0 à 999,9 s Constante de temps pour le filtre d' a mortissement de la consigne Régler niveau = Avancé Réglage par défaut 2.0 s  Variable perturbatrice En option, code upgrade nécessaire...
  • Page 130 Configuration Liquiline System CA80HA Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info En cas de régulation "écoulement produit" (inline), il se peut que le débit ne soit pas constant. Dans certaines circonstances, de fortes fluctuations sont possibles. Dans le cas d' u ne régulation stabilisée, pour laquelle le débit est subitement réduit de moitié, il est souhaitable que la quantité...
  • Page 131 Liquiline System CA80HA Configuration Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info Fonction Sélection Sélection de la régulation prédictive • Off multiplicative ou additive • Multiplier • Ajouter Réglage par défaut ‣ Source de données Sélection Déterminer l' e ntrée ou la sortie qui doit être •...
  • Page 132 Configuration Liquiline System CA80HA Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info Paramètres Le régulateur PID du Liquiline a été mis en oeuvre dans la forme structurelle sérielle, c.-à-d.  qu' i l a les paramètres : • Temps d' a ction intégrale T •...
  • Page 133 Liquiline System CA80HA Configuration Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info 0,1 à 999,9 s Constante de temps pour feedback anti-windup Plus la valeur est faible, plus l' i nhibition de Réglage par défaut l' i ntégrateur est élevée. Effectuer des 20,0 s changements avec une grande prudence.
  • Page 134 Configuration Liquiline System CA80HA Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info Gamme de réglage et réglage Gamme de tolérance autour de la valeur de par défaut en fonction de la consigne, qui empêche les petites oscillations Source de données autour de la valeur de consigne dans le cas de régulations bilatérales.
  • Page 135 Liquiline System CA80HA Configuration Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info Exception comportement Hold=La valeur mesurée n' e st plus fiable Grandeur de commande Sélection Comment le régulateur doit-il réagir à une • Geler valeur mesurée qui n' e st plus fiable ? •...
  • Page 136 Configuration Liquiline System CA80HA Sélection du type de nettoyage Menu/Configurer/Fonctions additionnelles/Nettoyage: Sélectionnez un programme de nettoyage.  Vous pouvez configurer 4 types de nettoyage différents que vous pouvez affecter individuellement aux entrées. Type nettoyage: Pour chaque programme de nettoyage, choisissez le type de nettoyage à...
  • Page 137 Liquiline System CA80HA Configuration Chemoclean Plus L' u tilisation de l' i njecteur CYR10 pour nettoyer les capteurs de pH en verre est un exemple. (raccordement du CYR10 →  41) Menu/Configurer/Fonctions additionnelles/Nettoyage/Nettoyage 1 ... 4/Chemoclean Plus/ Config.ChemoCleanPlus Fonction Options Info Config.étapes nettoyage...
  • Page 138 Configuration Liquiline System CA80HA Exemple de programmation : Nettoyage régulier avec de l' e au et 2 solutions de nettoyage Contact de seuil Durée [s] Sonde Solution de Solution de CPA87x nettoyage 1 nettoyage 2 ES1 1 ES2 1 ES1 0 ES2 0 La sonde rétractable pneumatique, par ex.
  • Page 139 Liquiline System CA80HA Configuration Définition du cycle de nettoyage Menu/Configurer/Fonctions additionnelles/Nettoyage/Nettoyage 1 ... 4 Fonction Options Info ‣ Cycle de nettoyage Sélection Choisissez entre un nettoyage qui • Off redémarre à intervalle défini et un • Intervalle programme hebdomadaire personnalisable.
  • Page 140 Configuration Liquiline System CA80HA Autres réglages et nettoyages manuels Menu/Configurer/Fonctions additionnelles/Nettoyage/Nettoyage 1 ... 4 Fonction Options Info Signal démarrage Sélection En plus d' u n nettoyage cyclique, vous pouvez • Aucun également utiliser un signal d' e ntrée pour • Signaux bus de terrain lancer un nettoyage en fonction des •...
  • Page 141 Liquiline System CA80HA Configuration Pour calculer une différence, il faut impérativement que les deux valeurs mesurées aient la même unité de mesure. Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques/MF1 à 6/Mode = Différence Fonctionnement Options Info Calcul Sélection Activation/désactivation de la fonction • Off •...
  • Page 142 Configuration Liquiline System CA80HA Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques/MF1 à 6/Mode = Redondance Fonctionnement Options Info Contrôle écart Sélection Il est possible de surveiller la redondance. Fixer • Off un seuil absolu qui ne doit pas être dépassé. • On Réglage par défaut Ecart limite Dépend de la valeur mesurée...
  • Page 143 Liquiline System CA80HA Configuration Conductivité dégazée Le dioxyde de carbone provenant de l' a ir peut contribuer à la conductivité d' u n produit. La conductivité dégazée est la conductivité du produit sans la partie engendrée par le dioxyde de carbone.
  • Page 144 Configuration Liquiline System CA80HA Conductivité différentielle Il est possible de soustraire deux valeurs de conductivité et d' u tiliser le résultat  pour surveiller, par exemple, pour surveiller le rendement d' u n échangeur d’ions. Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques/MF1 à 6/Mode = Conduct. double...
  • Page 145 Liquiline System CA80HA Configuration Valeur pH calculée La valeur de pH peut être calculée à partir des valeurs mesurées par deux capteurs de conductivité sous certaines conditions. Les domaines d' a pplication comprennent les centrales électriques, les générateurs de vapeur et l' e au d' a limentation de chaudière.
  • Page 146 Configuration Liquiline System CA80HA Formule (en option, avec code d'activation) Avec l' é diteur de formules, il est possible de calculer une nouvelle valeur à partir d' u n maximum de 3 valeurs mesurées. Un grand nombre d' o pérations mathématiques et logiques (booléennes) sont disponibles à...
  • Page 147 Liquiline System CA80HA Configuration Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques/MF1 à 6/Mode = Formule Fonctionnement Options Info Calcul Sélection Activation/désactivation de la fonction • Off • On Réglage par défaut Source A ... C Sélection Il est possible d' u tiliser toutes les entrées Sélectionner une source...
  • Page 148 Configuration Liquiline System CA80HA Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques/MF1 à 6/Mode = Formule Fonctionnement Options Info Résultat numérique Lecture seule Valeur calculée actuelle Vue attribution fonctions Aperçu des fonctions configurées mathématiques Exemple : Régulateur de chlore en 2 points avec surveillance du débit volumique Une sortie relais active une pompe doseuse.
  • Page 149: Diagnostic Et Suppression Des

    Liquiline System CA80HA Diagnostic et suppression des défauts Sélectionner cette formule comme source, p. ex. de la sortie courant ou d' u ne sortie binaire modulée. Raccorder la vanne ou la pompe. Diagnostic et suppression des défauts 11.1 Suppression des défauts générale L' a nalyseur surveille en continu son fonctionnement.
  • Page 150 Diagnostic et suppression des défauts Liquiline System CA80HA Problème Cause possible Tests et/ou mesures correctives Des valeurs sont affichées mais : Module mal câblé Vérifier les modules et le câblage. • L' a ffichage ne change pas Système d' e xploitation dans Mettre l' a ppareil hors tension puis à...
  • Page 151: Information De Diagnostic Dans

    Liquiline System CA80HA Diagnostic et suppression des défauts Problème Cause possible Tests et/ou mesures correctives ‣ Sortie courant, valeur de courant Ajustement incorrect Vérifier avec une simulation de courant erronée intégrée, raccorder le milliampèremètre Charge trop élevée directement à la sortie courant.
  • Page 152 Diagnostic et suppression des défauts Liquiline System CA80HA Selon Namur NE 107, les messages de diagnostic sont caractérisés par : • Numéro de message • Catégorie d' e rreur (lettre devant le numéro de message) • F = (Failure), défaut : un dysfonctionnement a été détecté...
  • Page 153 Liquiline System CA80HA Diagnostic et suppression des défauts Exemple : Vous désactivez le message.  Le message n' e st plus affiché. Dans le menu DIAG , le message apparaît comme Dernier message. Options de configuration La liste des messages de diagnostic affichés dépend du chemin sélectionné. Il y a des messages spécifiques à...
  • Page 154: Aperçu Des Informations De

    Diagnostic et suppression des défauts Liquiline System CA80HA Menu/Configurer/Exécutez ../Configuration étendue/Réglages diagnostics/Comportement diag. Principe de fonctionnement Options Info Sortie diag. Sélection Vous pouvez utiliser cette fonction pour • Aucun sélectionner une sortie à laquelle le message de • Sorties binaires diagnostic doit être affecté.
  • Page 155 Liquiline System CA80HA Diagnostic et suppression des défauts N° Message Réglages usine Tests ou mesures correctives Connexion module Le module électronique ne communique pas Vérifier le module , le remplacer si nécessaire. Contacter le SAV. Incompatibilité détec. Mauvais type de module électronique Remplacer le module.
  • Page 156 Diagnostic et suppression des défauts Liquiline System CA80HA N° Message Réglages usine Tests ou mesures correctives Avertissement tuyau La fin de la durée de vie du tuyau de pompe sera pompe atteinte prochainement Affichage sous Menu/Diagnostic/Information temps de fonctionnement/Durée de vie tuyau pompe Planifier le remplacement.
  • Page 157 Liquiline System CA80HA Diagnostic et suppression des défauts N° Message Réglages usine Tests ou mesures correctives Module connecté Pas de communication avec le dispositif de préparation d' é chantillons ‣ Vérifier le câble de raccordement avec le dispositif de préparation d' é chantillons.
  • Page 158 Diagnostic et suppression des défauts Liquiline System CA80HA N° Message Réglages usine Tests ou mesures correctives Carte SD (80%) Carte SD pleine à 80 % Remplacer la carte SD par une carte vierge. Effacer la carte SD. Régler les propriétés du registre sur tampon circulaire (Configurer/Configuration générale/Registres).
  • Page 159 Liquiline System CA80HA Diagnostic et suppression des défauts N° Message Réglages usine Tests ou mesures correctives Sauvegarde des La sauvegarde de la configuration a échoué paramètres ‣ Répéter. Chargement param. ok Configuration chargée avec succès Echec chargement Le chargement de la configuration a échoué...
  • Page 160 Diagnostic et suppression des défauts Liquiline System CA80HA N° Message Réglages usine Tests ou mesures correctives Photomètre défectueux Photomètre défectueux Causes possibles : • Pas de tension de lampe • Pas d' a limentation de la lampe ‣ Contacter le SAV.
  • Page 161 Liquiline System CA80HA Diagnostic et suppression des défauts N° Message Réglages usine Tests ou mesures correctives Défaut échangeur cat. Valeurs invalides pour la conductivité ou le débit Vérifier les valeurs mesurées valides dans le menu de la fonction mathématique. Vérifier les capteurs.
  • Page 162 Diagnostic et suppression des défauts Liquiline System CA80HA N° Message Réglages usine Tests ou mesures correctives Valeur procédé Valeur mesurée en dehors des spécifications Valeur mesurée invalide. Modifier la gamme de mesure. Étalonner le système. 951 - Hold actif CH1 ..
  • Page 163: Messages De Diagnostic En Cours

    Liquiline System CA80HA Diagnostic et suppression des défauts N° Message Réglages usine Tests ou mesures correctives Valeur PFM/PWM Modulation en fréquence d' i mpulsion : signal de élevée sortie dépassé par excès/par défaut. Valeur mesurée en dehors de la gamme spécifiée.
  • Page 164: Liste De Diagnostic

    Diagnostic et suppression des défauts Liquiline System CA80HA Une description de toutes les autres fonctions du menu de diagnostic se trouve dans les chapitres suivants. 11.8 Liste de diagnostic Vous trouverez ici tous les messages de diagnostic en cours. Chaque message est horodaté. En outre, la configuration et la description du message sont affichées tel que cela a été...
  • Page 165 Liquiline System CA80HA Diagnostic et suppression des défauts Registre Visible dans Entrées Peut être Le registre Peut être max. désactivé peut être entrées exporté effacé peuvent être effacées Registre de données Registres de données 150 000 pour capteurs (en option) Registre de débogage Evènement débogage...
  • Page 166 Diagnostic et suppression des défauts Liquiline System CA80HA DIAG/Registres Fonctionnement Options Info Evènements configuration Liste chronologique des événements de configuration Montrer Les événements sont affichés Sélectionner un événement particulier pour afficher plus de détails. Aller à la date Entrée de l'utilisateur Utiliser cette fonction pour aller directement à...
  • Page 167 Liquiline System CA80HA Diagnostic et suppression des défauts Il est également possible d' a dapter l' a ffichage aux exigences individuelles : • Un appui sur le bouton navigateur dans l' a ffichage graphique permet d' a ccéder à des options supplémentaires comme le zoom et le décalage x/y du graphe.
  • Page 168 Diagnostic et suppression des défauts Liquiline System CA80HA DIAG/Registres Fonctionnement Options Info Registre données analyseur Registres de données pour les données des analyseurs par voie humide Registre de données PE1 Source de données Lecture seule Affiche la voie de mesure Paramètre mesuré...
  • Page 169 Liquiline System CA80HA Diagnostic et suppression des défauts DIAG/Registres Fonctionnement Options Info Régler la fenêtre de tracé Il est possible d' i ndiquer ici les heures de début et de fin des entrées du registre à afficher graphiquement. Début courbe Sélection...
  • Page 170 Diagnostic et suppression des défauts Liquiline System CA80HA DIAG/Registres Fonctionnement Options Info Effacer toutes les entrées Action Il est ici possible d' e ffacer toutes les entrées du registre des données. Sauvegarder les registres ‣ Format fichier Sélection Sauvegarder le registre dans le format •...
  • Page 171: 11.10 Informations Système

    Liquiline System CA80HA Diagnostic et suppression des défauts 11.10 Informations système DIAG/Information système Fonctionnement Options Info Tag appareil Lecture seule Désignation individuelle de l' a ppareil → Configuration générale Code commande Lecture seule Cette référence permet de commander un hardware identique.
  • Page 172 Diagnostic et suppression des défauts Liquiline System CA80HA DIAG/Information système Fonctionnement Options Info PROFIBUS Lecture seule État du module et autres • Arrêt informations spécifiques à Uniquement avec option PROFIBUS • Adresse bus PROFIBUS • Numéro ident. • Baudrate • DPV0 state •...
  • Page 173: 11.11 Informations Sur Le Capteur

    Liquiline System CA80HA Diagnostic et suppression des défauts 11.11 Informations sur le capteur ‣ Sélectionnez la voie souhaitée dans la liste des voies. Les informations des catégories suivantes sont affichées : • Valeurs extrêmes Conditions extrêmes auxquelles le capteur a été précédemment exposé, par ex.
  • Page 174: 11.13 Test De L'appareil

    Diagnostic et suppression des défauts Liquiline System CA80HA DIAG/Simulation Principe de fonctionnement Options Info Relais alarme Simulation d' u n état de relais Relay x:y Ce menu apparaît autant de fois qu' i l y a de relais. Simulation Sélection Si vous simulez l' é...
  • Page 175: 11.14 Réinitialiser

    Liquiline System CA80HA Diagnostic et suppression des défauts DIAG/Test système Fonction Options Info Valeur brute Lecture seule Alimentation Lecture seule Liste détaillée de l' a limentation électrique vers • Alim. digitale 1: 1.2V l' a ppareil. • Alim. digitale 2: 3.3V ...
  • Page 176: 11.16 Historique Du Firmware

    Maintenance Liquiline System CA80HA "Reset" permet de remettre l' i ndication du compteur à zéro". 11.16 Historique du firmware Date Version Modifications du firmware Documentation 01/2020 01.07.00 Extension BA01772C/07/../03.20 Fonction de dilution 12/2017 01.06.05 Software d' o rigine BA01772C/07/../12.17 This product uses Lua, which is distributed under the following license: Copyright ©...
  • Page 177: Plan D'entretien

    Liquiline System CA80HA Maintenance ATTENTION Activités de maintenance en mode automatique Risque de blessure par des produits chimiques ou des produits contaminés ‣ Avant de libérer les tuyaux, s' a ssurer qu' a ucune action n' e st en cours ou sur le point de commencer.
  • Page 178: Nettoyage

    Maintenance Liquiline System CA80HA Intervalle Travaux de maintenance Tous les 2 ou 4 ans Intervalle de mesure < 1 heure : Remplacer le Liquid Manager tous les 2 ans Intervalle de mesure ≥ 1 heure : Remplacer le Liquid Manager tous les 4 ans Tous les 2 ou 3 ans (Si nécessaire) remplacer les tuyaux :...
  • Page 179 Liquiline System CA80HA Maintenance 12.2.3 Rinçage du système La mesure, le nettoyage ou l' é talonnage ne sont pas possibles tant que les flacons ne sont pas en place. Rinçage du collecteur d'échantillon avec de l'échantillon et vidange Ouvrez l' a nalyseur.
  • Page 180: Remplacement Des Réactifs, De La Solution Standard Et De La Solution De

    Maintenance Liquiline System CA80HA Démarrez le dispositif de préparation d' é chantillons. Appuyez sur la touche programmable MODE et sélectionnez Continuer mode automatique pour démarrer une mesure normale. 12.3 Remplacement des réactifs, de la solution standard et de la solu-...
  • Page 181: Réaliser Un Étalonnage Du Point Zéro

    Liquiline System CA80HA Maintenance Revenir au MODE/Continuer mode automatique ou MODE/Démarrage mode autopour démarrer la mesure normale. 12.3.1 Durée de conservation du réactif Réactif prêt à mélanger 12 mois Réactif prêt à l' e mploi 3 mois, réfrigéré Un étalonnage du point zéro doit être effectué tous les mois en raison de l' a ugmentation de la coloration du réactif.
  • Page 182: Remplacement Des Tuyaux

    Maintenance Liquiline System CA80HA Sélectionner Standard S1 et sélectionner OK pour confirmer. Sélectionner l' C onfirmer les flacons insérés. Recommandation : réaliser ensuite un étalonnage manuel avec la solution standard (Déterminer facteur étalonnage). Le point zéro et le facteur d' é talonnage peuvent également être déterminés en une seule étape (Déterminer le point zéro et le facteur étalonnage).
  • Page 183: Remplacement De La Seringue

    Liquiline System CA80HA Maintenance Ouvrez et retirez les grilles du ventilateur à droite et à gauche sur la partie inférieure de l' a nalyseur. Retirez les filtres usagés et remplacez-les par des éléments neufs du kit de maintenance. Remettez les grilles du ventilateur en place.
  • Page 184: Remplacement Du Liquid Manager

    Maintenance Liquiline System CA80HA Sélectionner l' R emettre à zéro temps de fonction.. Sélectionner Menu/Opération /Maintenance/Mode chgt flacon/Insertion flacon/ Sélection flacon. Sélectionner tous les flacons et appuyer sur OK pour confirmer. 10. Sélectionner l' C onfirmer les flacons insérés. 11. Il est nécessaire de réaliser un étalonnage du système après un remplacement.
  • Page 185: Mise Hors Service

    Liquiline System CA80HA Maintenance Réinsérer les seringues Vissez une seringue neuve sur le Liquid Manager. Veillez à ce que la seringue soit correctement raccordée. Glissez le support de seringue sur les crochets de verrouillage. Assurez-vous que le support s' e nclenche.
  • Page 186: Réparation

    Réparation Liquiline System CA80HA 12.9.1 Régler le mode manuel Ouvrir l' a nalyseur. Appuyer sur le MODE et sélectionner Mode manuel doit être sélectionné.  L' a fficheur indique : Mode actuel- Manuel. Attendre que toutes les opérations soient terminées. Les opérations en cours peuvent être stoppées sous : Menu/Opération/Opération manuelle.
  • Page 187 Liquiline System CA80HA Réparation 111 117 128 A0028752 A0028753  77  78 A0028754 A0028755  79  80 Endress+Hauser...
  • Page 188 Réparation Liquiline System CA80HA A0028756 A0028757  81  82 Pos. Description et contenu Référence Kit de pièces de rechange Kit CA8x : régulateur avec afficheur 71218395 Kit instructions, pièces de rechange CA8x Kit CA8x/860 : support mural 71218400 Kit instructions, pièces de rechange CA8x Kit CA8x/860 : socle du boîtier...
  • Page 189 Liquiline System CA80HA Réparation Pos. Description et contenu Référence Kit de pièces de rechange Kit CA8x : double connecteur tuyau (10 pces) 71218484 Kit instructions : connecteur de tuyau CA8x/CAT8xx Kit CA8x : ventilateur de boîtier, complet 71218486 Kit instructions, pièces électroniques CA8x...
  • Page 190: Retour De Matériel

    été commandé ou livré. En tant qu' e ntreprise certifiée ISO et conformément aux directives légales, Endress+Hauser est tenu de suivre des procédures définies en ce qui concerne les appareils retournés ayant été en contact avec le produit.
  • Page 191: Mise Au Rebut

    Liquiline System CA80HA Accessoires 13.3 Mise au rebut L' a ppareil contient des composants électroniques. Le produit doit être mis au rebut comme déchet électronique. ‣ Respecter les réglementations locales. Les batteries doivent toujours être mises au rebut conformément aux réglementations locales sur la mise au rebut des batteries.
  • Page 192: Consommables Pour Ca80Ha

    Accessoires Liquiline System CA80HA 14.2 Consommables pour CA80HA 14.2.1 Kit de réactifs CY80HA AVIS Les réactifs peuvent être dangereux pour l'environnement ‣ Lors de la mise au rebut des réactifs, tenir compte des instructions des fiches de données de sécurité.
  • Page 193: Kits De Mise À Niveau Caz800

    Liquiline System CA80HA Accessoires 14.5 Kits de mise à niveau CAZ800 Kit pour l' a jout d' u n collecteur d' é chantillon • Collecteur avec contrôle de niveau, prémonté sur le support de fixation • Tuyaux, raccords • Code upgrade Kit pour mise à...
  • Page 194 Accessoires Liquiline System CA80HA Ceramax CPS341D • Électrode de pH avec émail sensible au pH • Pour des exigences extrêmes en matière de précision de mesure, pression, température, stérilité et durée de vie • Configurateur de produit sur la page produit : www.fr.endress.com/cps341d...
  • Page 195 Liquiline System CA80HA Accessoires Orbipac CPF82D • Capteur de redox compact pour installation intégrée ou immergée dans l' e au industrielle et les eaux usées • Configurateur de produit sur la page produit : www.fr.endress.com/cpf82d Information technique TI00191C Orbipore CPS92D •...
  • Page 196 Accessoires Liquiline System CA80HA Memosens COS81D • Capteur optique stérilisable pour l' o xygène dissous • Avec technologie Memosens • Configurateur de produit sur la page produit : www.fr.endress.com/cos81d Information technique TI01201C 14.6.6 Capteurs de dioxyde de chlore et de chlore CCS50D •...
  • Page 197: Fonctionnalités Supplémentaires

    Liquiline System CA80HA Accessoires 14.6.9 Capteurs de CAS et de nitrates Viomax CAS51D • Mesure du CAS et des nitrates dans l' e au potable et les eaux usées • Avec technologie Memosens • Configurateur de produit sur la page produit : www.fr.endress.com/cas51d...
  • Page 198: Câble De Mesure

    Accessoires Liquiline System CA80HA Kits de transformation 71135633 Kit CM442/CM444/CM448/CSF48/CA80 : module d' e xtension 4AO ; 4 x sortie analogique 0/4 ... 20 71135631 Kit CM444/CM448/CSF48/CA80 : module d' e xtension 2DS ; 2 x capteur numérique, Memosens 71135634 Kit CM442/CM444/CM448/CSF48/CA80 : module d' e xtension 485 ;...
  • Page 199: Logiciel

    Liquiline System CA80HA Caractéristiques techniques 14.9 Logiciel Memobase Plus CYZ71D • Logiciel PC pour prise en charge de l' é talonnage en laboratoire • Visualisation et documentation de la gestion des capteurs • Etalonnages du capteur mémorisés dans la base de données •...
  • Page 200: Sortie

    Caractéristiques techniques Liquiline System CA80HA 15.1.5 Entrée courant, passive Etendue de mesure > 0 ... 20 mA Caractéristique du signal Linéaire Résistance interne Non linéaire Tension d'essai 500 V 15.1.6 Spécification du tuyau • Dégagement : max. 1,0 m (3.3 ft) •...
  • Page 201: Sorties Courant, Actives

    Liquiline System CA80HA Caractéristiques techniques Serveur web et Modbus TCP Raccordement RJ45, M12 en option Adresse IP DHCP ou configuration via menu EtherNet/IP Codage du signal IEEE 802.3 (Ethernet) Vitesse de transmission des données 10 / 100 MBd Séparation galvanique Raccordement RJ45, M12 en option (codé...
  • Page 202: Sorties Relais

    Caractéristiques techniques Liquiline System CA80HA 15.3.4 Spécification de câble Type de câble Recommandation : câble blindé Spécification de câble Max. 2,5 mm (14 AWG) 15.4 Sorties relais 15.4.1 Spécification électrique Types de relais • 1 contact inverseur unipolaire (relais d' a larme) •...
  • Page 203: Données Spécifiques Au Protocole

    Liquiline System CA80HA Caractéristiques techniques Charge minimale (typique) • Min. 100 mA à 5 V DC • Min. 1 mA à 24 V DC • Min. 5 mA à 24 V AC • Min. 1 mA à 230 V AC 15.5...
  • Page 204 Caractéristiques techniques Liquiline System CA80HA 15.5.3 Serveur Web Le serveur Web permet un accès total à la configuration de l' a ppareil, aux valeurs mesurées, aux messages de diagnostic, aux registres et aux données de maintenance via un routeur standard WiFi/WLAN/LAN/GSM ou 3G avec une adresse IP définie par l' u tilisateur.
  • Page 205: Alimentation

    Liquiline System CA80HA Caractéristiques techniques 15.6 Alimentation 15.6.1 Tension d'alimentation • 100 à 120 V AC / 200 à 240 V AC ou 24 V DC (non disponible pour version "Outdoor") • 50 ou 60 Hz 15.6.2 Raccordement bus de terrain Tension d' a limentation : non applicable 15.6.3...
  • Page 206: Caractéristiques De Performance

    Caractéristiques techniques Liquiline System CA80HA 15.6.7 Raccordement des capteurs (en option) Capteurs avec protocole Memosens Types de capteur Câble de capteur Capteurs Capteurs numériques sans Avec connexion • Capteurs de pH alimentation interne enfichable et • Capteurs de redox supplémentaire transmission de signal •...
  • Page 207: Environnement

    Liquiline System CA80HA Caractéristiques techniques 15.7.4 Répétabilité ± 0,3 mg/l (ppm) 15.7.5 Répétabilité des entrées capteur --> Documentation du capteur raccordé 15.7.6 Intervalle de mesure Continu (env. 7 min), réglable 10 min à 24 h 15.7.7 Quantité d'échantillon requise 14,7 ml (0,497 fl.oz)/mesure 15.7.8...
  • Page 208: Process

    Caractéristiques techniques Liquiline System CA80HA 15.8.4 Indice de protection IP55 (armoire, socle de l' a nalyseur), TYPE 3R (armoire, socle de l' a nalyseur) 15.8.5 Compatibilité électromagnétique Emissivité et immunité aux interférences selon EN 61326-1:2013, classe A pour les domaines industriels 15.8.6...
  • Page 209 Liquiline System CA80HA Caractéristiques techniques 15.10.3 Matériaux Pièces sans contact avec le produit Version armoire, enveloppe extérieure Plastique ASA+PC Version ouverte, enveloppe extérieure Version armoire, enveloppe intérieure Matière plastique PP Version ouverte, revêtement intérieure Fenêtre Verre de sécurité, revêtu Récipient de réactif Matière plastique PP...
  • Page 210 Index Liquiline System CA80HA Index Sortie ..... 200 Sorties relais ....202 Accessoires Carte SD .
  • Page 211 Liquiline System CA80HA Index Contrôle Conductivité différentielle ..144 Montage ....26 Différence ....140 Montage et fonctionnement .
  • Page 212 Index Liquiline System CA80HA Classification ....151 Délivrer via le relais ... . 113 Raccordement Navigateur Web .
  • Page 213 Liquiline System CA80HA Index Modbus ....116 PROFIBUS DP ....116 PROFINET .
  • Page 214 www.addresses.endress.com...
