4. Versions de commande avec presse-étoupe G' et NPT : remplacez les presse-étoupe
filetés M prémontés par les presse-étoupe G' ou NPT fournis. Les traversées de tuyau
M32 ne sont pas concernées.

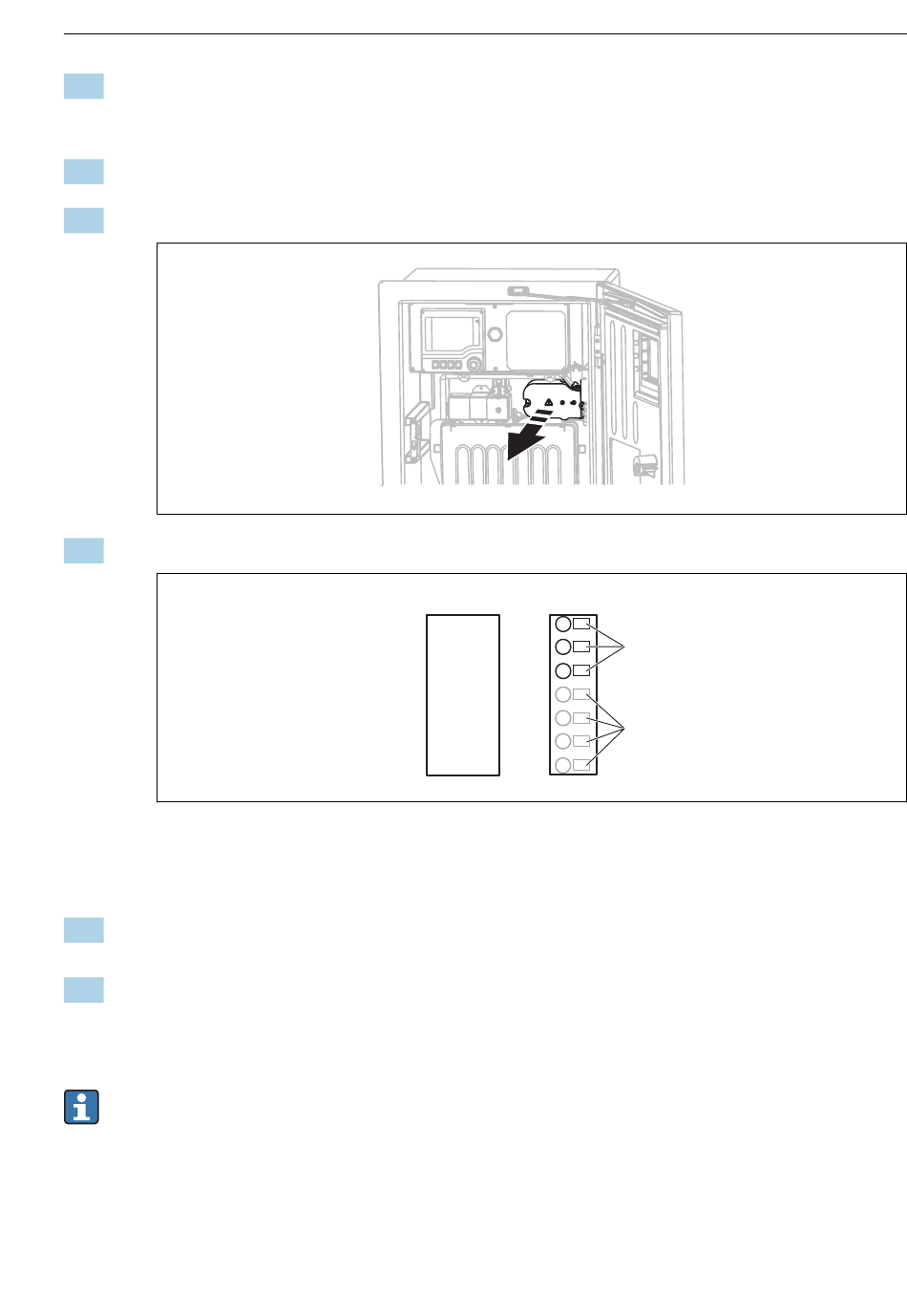

5. Respecter les instructions de mise à la terre lors de l' i nstallation de l' a nalyseur.
6. Retirez le cache de protection dans le coin supérieur droit.

7. Raccordez la vanne de nettoyage aux bornes enfichables suivantes :

 12 Schéma de raccordement du Liquiline System CAT810
1 Liquiline System CAT810, 100 à 120 V/200 à 240 V AC
2 Non utilisé
8. Une fois le raccordement terminé, fixez le cache de protection. Veillez à ne pas coincer
de câbles ou de tuyaux.
9. A la fin du raccordement, utilisez les 6 vis pour fixer la plaque porteuse.
5.2.2 Raccordement du chauffage de tuyau (option) et de la communication entre le
CAT820/CAT860 et l'analyseur
Si possible, n' u tilisez que des câbles d' o rigine préconfectionnés. Les câbles de capteur, bus
de terrain et Ethernet doivent être blindés.
Endress+Hauser
SP1
BK
N
BK L
GN/YE PE
GY
86
PK 85
GN 97
YE
98
